محولات محمولة وسادة | مضغوط وكفاءة عالية | ما يصل إلى 10MVA

محول مثبت على الوسادة مدرج في قائمة UL/CUL

توريد مباشر من المصنع للطاقة الشمسية وطاقة الرياح ومركز البيانات والشبكات التجارية.

مهلة زمنية سريعة وتخصيص كامل.

بيت » الصفحة المقصودة » محول محول وسادة

عرض المنتج

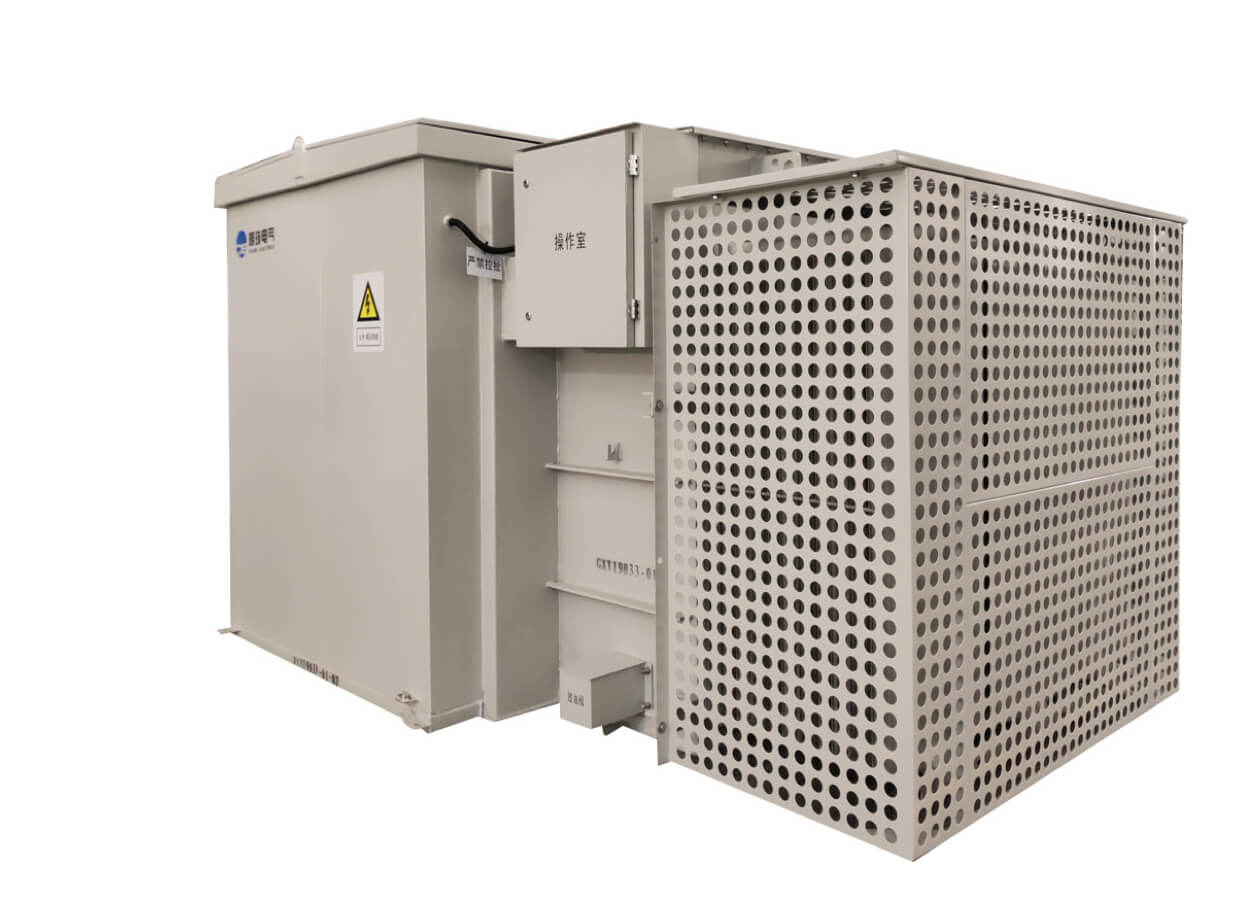

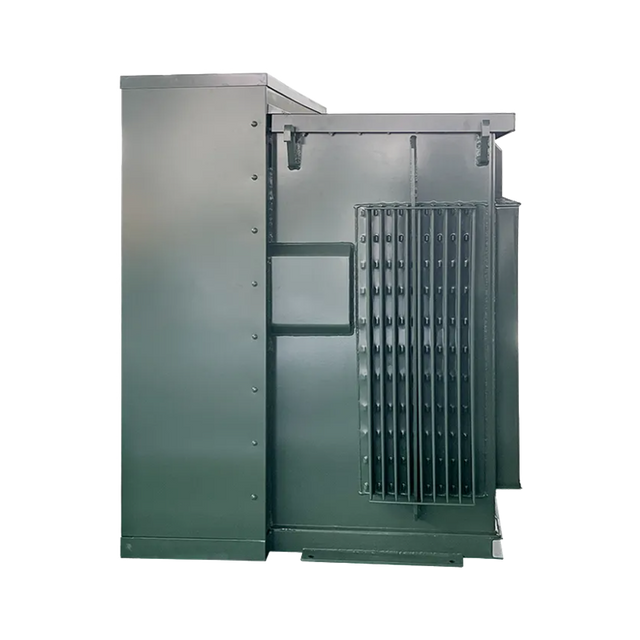

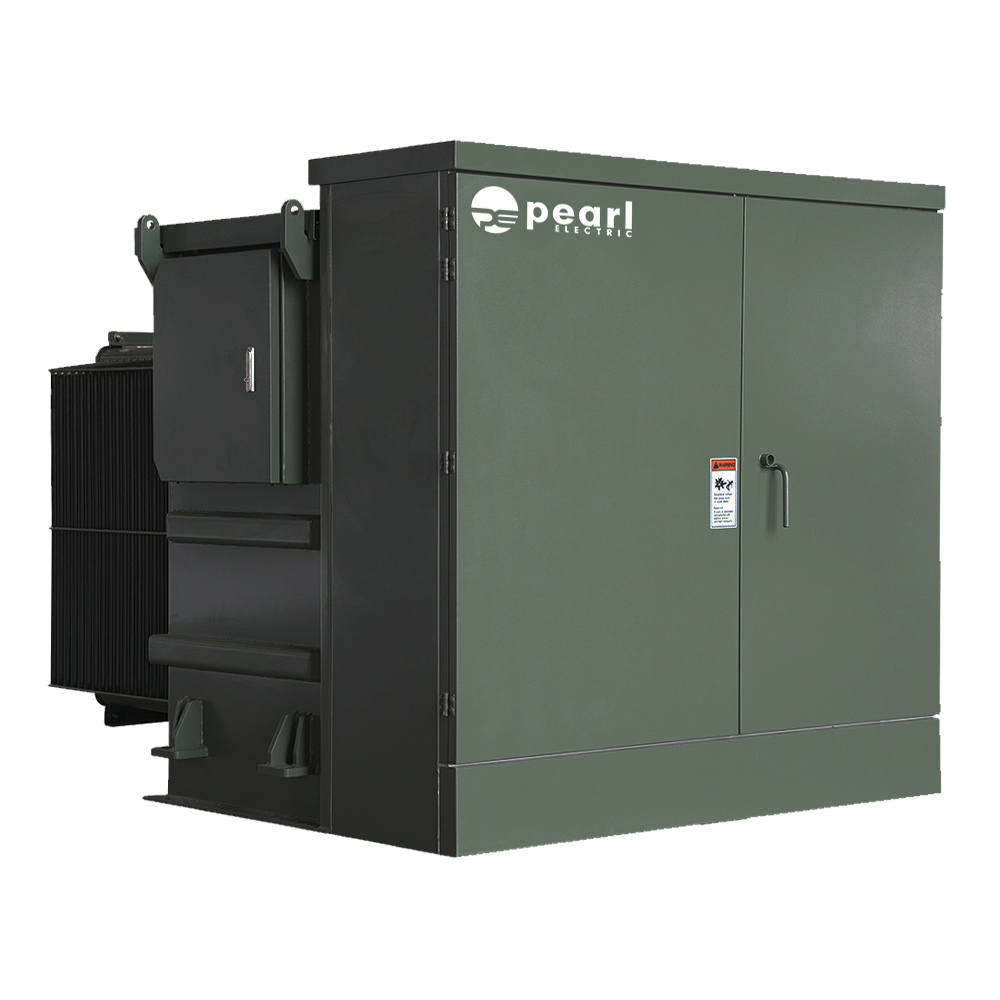

محول ثلاثي الطور مثبت على الوسادة

تشغيل مراكز البيانات في أمريكا الشمالية

محولات تنحية متميزة تم تصميمها خصيصًا لمراكز البيانات ذات الحجم الكبير ومراكز البيانات الخاصة بالمؤسسات في أمريكا الشمالية. توفير كفاءة عالية وموثوقية فائقة وجودة طاقة للبنية التحتية الحيوية.

المزايا الرئيسية:
• معايير أمريكا الشمالية والكفاءة العالية: متوافقة تمامًا مع معايير IEEE C57 وNEMA وUL. يتجاوز معايير وزارة الطاقة / NRCan لتحقيق أقصى قدر من كفاءة الطاقة وتقليل النفقات التشغيلية.
• التخفيف التوافقي: تم تصميمه خصيصًا للتعامل مع الأحمال غير الخطية والتخلص من التوافقيات من UPS وأنظمة الخادم، مما يضمن توفير الطاقة النظيفة.
• الحماية الحرجة ذات الصمامات المزدوجة: تجمع بين صمامات Bay-O-Net والصمامات التي تحد من التيار لعزل الأخطاء بسرعة وضمان أقصى وقت تشغيل تشغيلي.
• حاوية ذكية وشديدة التحمل: مبيت NEMA 3R متين مع إدارة حرارية محسنة لتحمل عمليات الحرارة العالية المستمرة.

التطبيقات:

• مراكز البيانات واسعة النطاق والمؤسسات
• مرافق البيانات المشتركة
• شبكات توزيع الطاقة الحيوية
• أنظمة الطاقة الاحتياطية والمتكررة
• أنظمة توزيع الجهد المتوسط إلى المنخفض

احصل على عرض أسعار مخصص

تنزيل المحول المثبت على الوسادة (PDF)

المعلومات الأساسية للمحول المثبت على الوسادة

سعة	ما يصل إلى 10MVA
الجهد الأساسي	6kv 10kv 11kv 12.7kv 13.8kv 34.5kv 40.5kV
الجهد الثانوي	120 فولت إلى 14400 فولت
نوع التبريد	أونان/كنان
نوع السائل	الزيوت المعدنية / FR3 الزيوت النباتية
الشهادة/المعايير	(UL، CUL، CSA) IEEE/IEC

لماذا تختار محولات Pearl Electric Pad محمولة؟

*تتمتع شركة Pearl Electric بخبرة واسعة في الولايات المتحدة وكندا ، اتصل بمندوب مبيعاتنا للحصول على مزيد من المعلومات!

طلب المواصفات والاقتباس

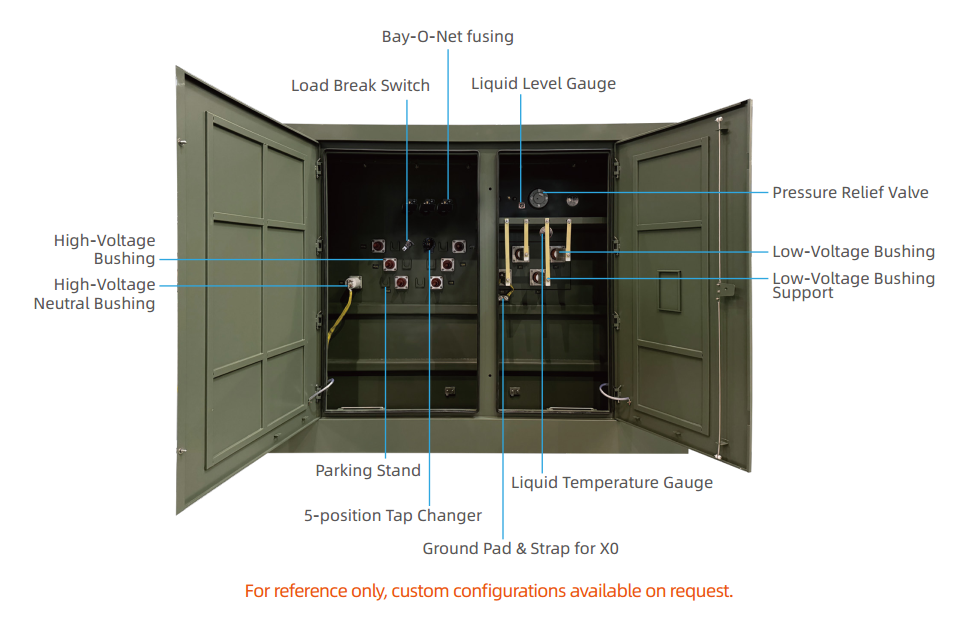

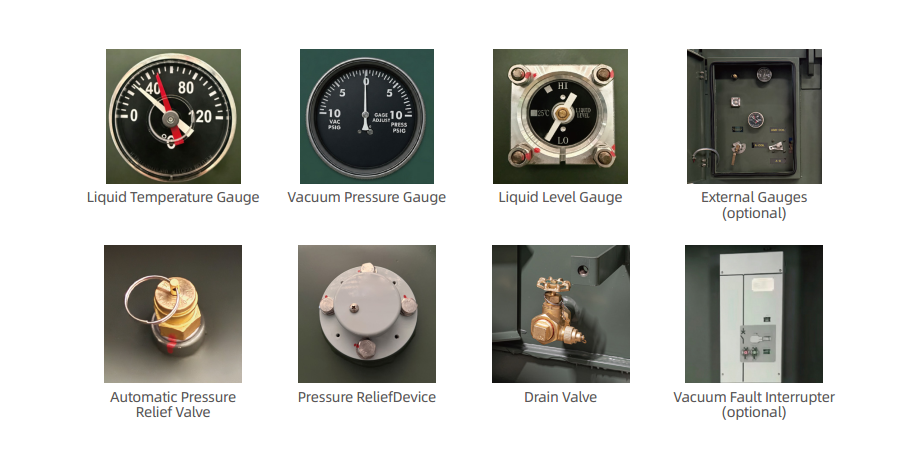

ملحقات المحولات المثبتة على الوسادة

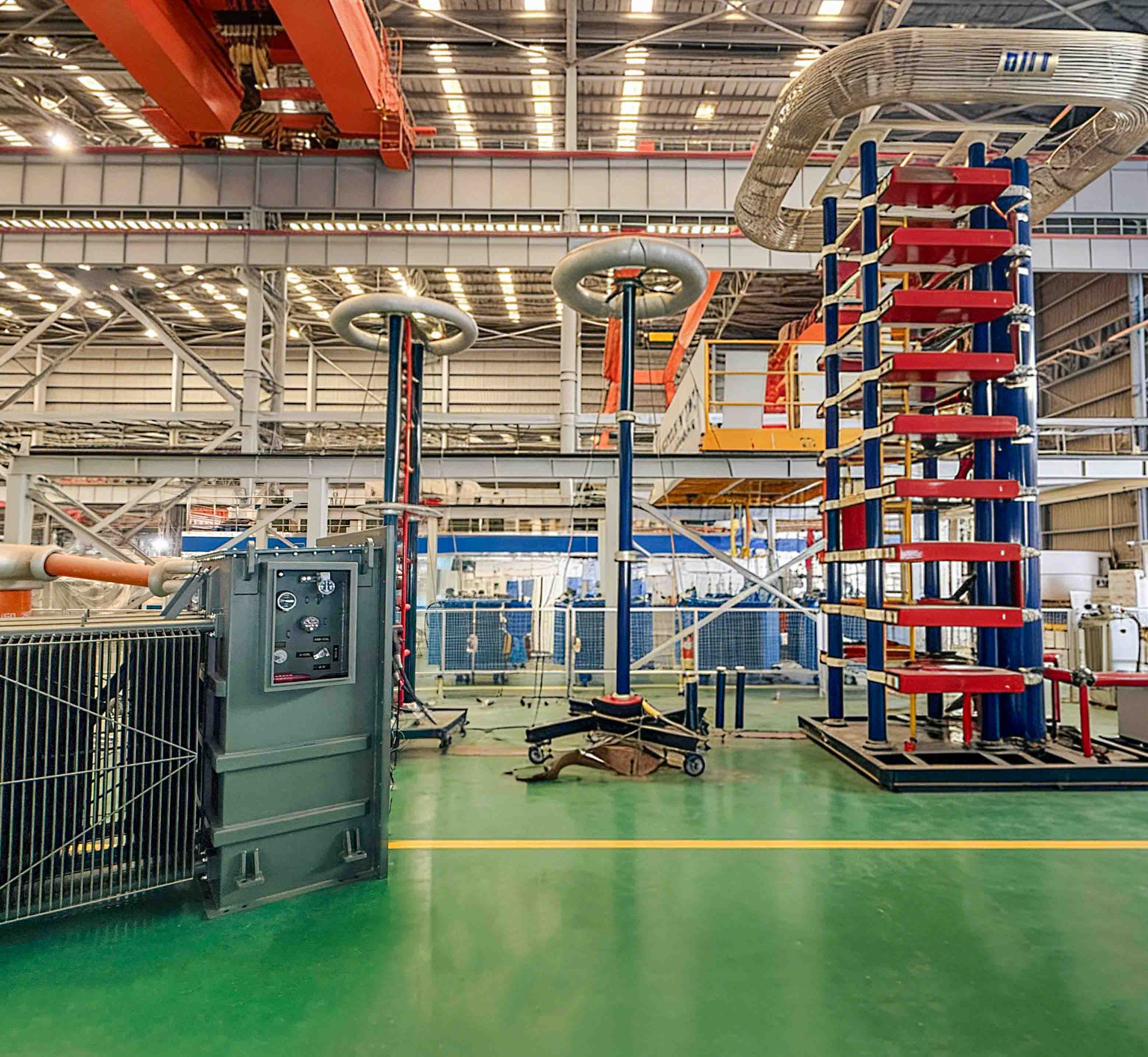

الامتثال للاختبار

في شركة Pearl Electric، السلامة والأداء غير قابلين للتفاوض. تم تصميم محولاتنا واختبارها لتتوافق بشكل صارم مع المعايير الدولية بما في ذلك ANSI/IEEE وIEC. بدعم من منشأة الاختبار الحديثة لدينا وشهادات cUL / UL المعتمدة، نقدم محولات قوية ولا تحتاج إلى صيانة وعالية الموثوقية ومصممة خصيصًا للمرافق الدولية والتطبيقات الصناعية.

النقاط الرئيسية:

تغطية الاختبار الكاملة: الاختبارات الروتينية والنوعية والخاصة التي يتم إجراؤها داخل الشركة.
جاهز لشبكة أمريكا الشمالية: متوافق تمامًا مع ANSI/IEEE C57.12.00 وC57.12.90.
السلامة المعتمدة: تم التحقق منها بواسطة UL Solutions لكل من المعايير الأمريكية والكندية.

شاهد قدرات التصميم والاختبار الخاصة بشركة Pearl Electric

لماذا تختار محولات Pearl Electric Pad محمولة؟

• التوافق الكامل مع الشبكة (معايير UL وIEEE)
تم تصميمها واعتمادها بما يتوافق تمامًا مع معايير IEEE/ANSI C57 وUL، مما يوفر اتصالاً بينيًا سريعًا للشبكة وموافقة سلسة على التعليمات البرمجية لمشاريع المرافق والمشاريع التجارية في الخارج.
• تصميم محسّن للسلامة في الواجهة الأمامية
مزود بموصلات مرفقية معزولة بالكامل لفصل الحمل وحماية مزدوجة الصمامات (Bay-O-Net + تحديد التيار)، مما يضمن عدم التعرض للأجزاء الحية وأقصى حماية للمشغل.
• سعة مخصصة وكفاءة عالية في استخدام الطاقة،
تقييمات قابلة للتخصيص تصل إلى 10 ميجا فولت أمبير و40.5 كيلو فولت، وتتميز بنوى فولاذية مصنوعة من السيليكون ذات خطوة متدرجة دقيقة تقلل من خسائر عدم التحميل والضوضاء التشغيلية لتحقيق عائد على الاستثمار على المدى الطويل.
• تطبيق مرن وفترات زمنية سريعة
تقديم تكوينات تغذية شعاعية وحلقية مصممة خصيصًا للطاقة الشمسية الكهروضوئية وتوليد الرياح والمحطات الفرعية التجارية، مدعومة بتصنيع سريع المسار لتلبية الجداول الزمنية العاجلة للمشروع.

المواصفات الفنية

السلامة والموثوقية / سهولة الصيانة

• هيكل الأمان الأمامي الميت: موصلات مرفقية معزولة بالكامل، لا تتطلب أي خلوص، مع ضمان سلامة المشغل.
• آلية الحماية المزدوجة: منصهر Bay-O-Net + مجموعة منصهرات تحديد التيار لمنع انفجار المحولات أثناء التحميل الزائد.
• خزان محكم الغلق ولا يحتاج إلى صيانة: مانع للتسرب محكم الغلق مع طلاء عالي الجودة مضاد للتآكل (تم اختباره لمدة تزيد عن 1000 ساعة من رش الملح).

• ضوضاء منخفضة وكفاءة عالية: الفولاذ السليكوني الأمثل / قلب السبائك غير المتبلور يلبي معايير الكفاءة IEEE C57 DOE.

عملية منخفضة الضوضاء

• أداء هادئ للغاية: تم تصميمه للعمل بمعدل 3 إلى 5 ديسيبل أقل من معايير NEMA TR-1 وIEEE، مما يضمن التكامل شبه الصامت في البيئات الحساسة للضوضاء.
• التكنولوجيا الأساسية المتقدمة: تتميز بنفاذية عالية، وقلوب فولاذية من السيليكون موجهة نحو الحبوب مع تكديس دقيق متدرج لتقليل الانقباض المغناطيسي والضوضاء المغناطيسية بشكل كبير.
• تصميم مانع للاهتزاز: تم تصميمه بمشبك هيكلي داخلي معزز ومنصات مطاطية مضادة للاهتزاز لامتصاص الرنين الميكانيكي أثناء العمليات ذات الأحمال العالية.
• مثالي للتطبيقات الحساسة: مثالي للأحياء السكنية ومناطق المستشفيات والمجمعات التجارية ومراكز البيانات والمناطق التعليمية حيث يتم تطبيق حدود صارمة للديسيبل.

وظيفة مثالية والأداء العالي

• الختم المحكم: جميع الأجزاء المعدنية مؤرضة بشكل موثوق، ولا تتطلب إزالة العزل، مما يضمن السلامة التشغيلية.
• التوصيلات المعزولة بالكامل: تستخدم دائرة الجهد العالي موصلات إضافية معزولة بالكامل على شكل حرف T لسهولة الاتصال/قطع الاتصال.
• التشغيل الآمن: مزود بقضبان تشغيل معزولة لمنع الاتصال المباشر بالأجزاء الحية.
• تصميم مضاد للسرقة: لا توجد مسامير مكشوفة قابلة للإزالة، ويتوفر غطاء واقي اختياري للرادياتير.

مستوى حماية عالي ومتانة

• مانع تسرب محكم IP54/IP65: يمنع بناء الخزان المحكم الإغلاق تسرب الغبار والرطوبة والزيت، مما يؤدي إلى عزل المكونات الأساسية تمامًا عن التهديدات المحيطة.
• طلاء C5-M مضاد للتآكل: طلاء متعدد الطبقات من البولي يوريثين يجتاز اختبار رش الملح لأكثر من 1000 ساعة، وهو مصمم للبيئات الساحلية والصحراوية والكيميائية القاسية.
• حاوية قوية مقاومة للضغط: هيكل من ألواح فولاذية شديدة التحمل ملحومة بسلاسة لتحمل اختبارات الضغط البالغة 50 كيلو باسكال والقوى الزلزالية دون تشوه.
• قاعدة النقل القوية: يضمن إطار القاعدة الفولاذي المتكامل للقناة السلامة الهيكلية وعدم الإزاحة أثناء النقل والرفع لمسافات طويلة.

موثوق به من قبل الصناعات في جميع أنحاء العالم

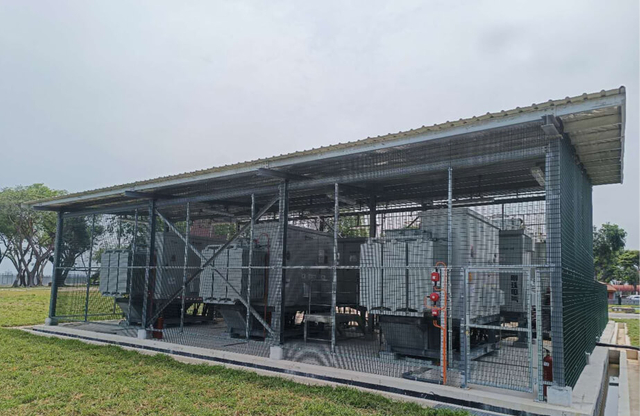

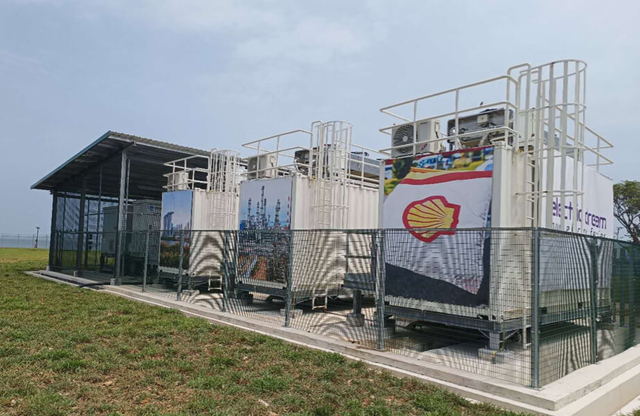

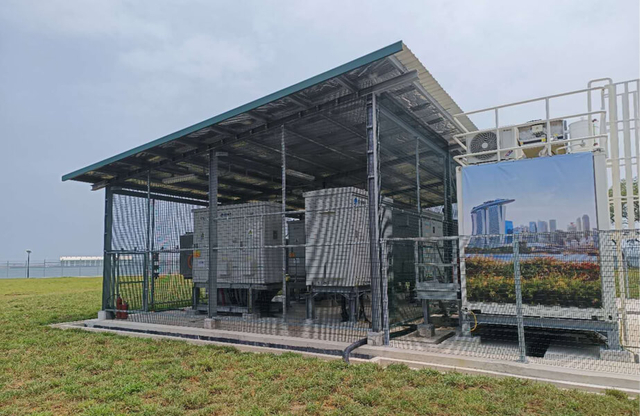

دراسة حالة مميزة: مشروع كهربة الطاقة الكهربائية لشركة Penguin-Shell Shore في سنغافورة

أبرز مميزات المشروع والأداء الهندسي:
التطبيق: التوزيع التدريجي للطاقة على الشاطئ لأول أسطول عبّارات كهربائي بالكامل لشركة Shell في بولاو بوكوم، سنغافورة.
البيئة: بيئة بحرية ساحلية شديدة الرطوبة والملوحة مع أحمال شحن ثقيلة مستمرة.
الحل الأساسي: محولات مثبتة على وسادة للخدمة الشاقة ومجهزة بطبقة C5-M المضادة للتآكل، وختم محكم IP65، وإدارة حرارية متقدمة لمنع التدهور الناتج عن رذاذ الملح.
إمكانية التكرار عالميًا: موثوقية مثبتة عبر كهربة الموانئ الدولية، والطاقة البحرية، والتطبيقات المناخية القاسية - بما في ذلك البنية التحتية للطاقة الشمسية والساحلية في صحراء الشرق الأوسط.

عرض المزيد من دراسات الحالة العالمية

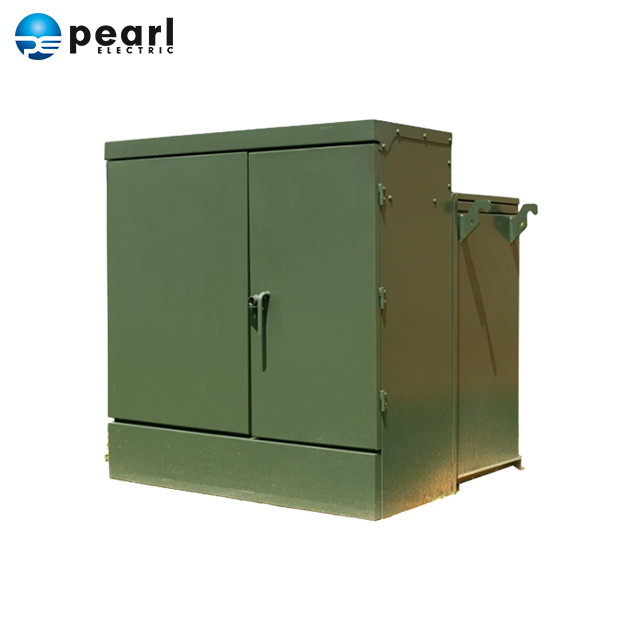

محول محول وسادة في المخزون

الأسئلة الشائعة-محول مثبت على الوسادة

ما هي معايير الامتثال والشهادات التي تلبيها محولات Pearl Electric المثبتة على الوسادة؟

تم تصميم وتصنيع محولاتنا المثبتة على الوسادة بالكامل وفقًا لمعايير IEEE/ANSI C57 وCSA. نحن نقدم نماذج مدرجة في قائمة UL تصل إلى 10MVA مع أرقام الملفات الرسمية المتاحة للتحقق من العميل. بالإضافة إلى ذلك، تعمل منشأتنا بموجب أنظمة الإدارة المعتمدة ISO9001، ISO14001، وISO45001.

ما هو نطاق تقييمات الطاقة والفولتية الأولية المتاحة؟

نقوم بتوريد محولات ثلاثية الطور مثبتة على اللوحة بقدرات طاقة تصل إلى 10 ميجا فولت أمبير. تغطي خيارات الجهد الأساسي شبكات المرافق والشبكات التجارية القياسية، بما في ذلك 6 كيلو فولت، و10 كيلو فولت، و11 كيلو فولت، و12.7 كيلو فولت، و13.8 كيلو فولت، و12.47 كيلو فولت، و34.5 كيلو فولت، وما يصل إلى 40.5 كيلو فولت. يمكن تصميم كل من الترددات 50 هرتز و60 هرتز مع مبدلات الصنبور المخصصة عند الطلب.

هل تقدمون تكوينات التغذية الشعاعية والتغذية الحلقية؟

نعم، نحن نوفر تكوينات التغذية الشعاعية (للتثبيتات المستقلة في نهاية الخط) وتكوينات التغذية الحلقية (للشبكات المقطعية المترابطة). جميع الوحدات ذات تصميم أمامي ميت ومجهزة بموصلات كوع لكسر التحميل من أجل عمليات آمنة وقابلة للتوصيل دون إيقاف تشغيل الشبكة.

كيف تعمل المحولات المثبتة على الوسادة في البيئات الخارجية القاسية؟

تم تصميم وحداتنا بخزانات ملحومة من الفولاذ الثقيل وبنية محكمة الغلق (تصنيف NEMA 3R)، وهي مقاومة للرطوبة والغبار وتسرب الزيت. وتتميز بطبقات متعددة الطبقات مضادة للتآكل (تم اختبارها لمقاومة رذاذ الملح) ودرجات حرارة تشغيل واسعة (-40 درجة مئوية إلى +50 درجة مئوية)، مما يجعلها مثالية لكهربة الموانئ الساحلية، ومزارع الرياح على ارتفاعات عالية، ومنشآت الطاقة الشمسية الكهروضوئية الصحراوية.

ما هي أنواع السوائل العازلة والمواد الأساسية التي يمكنني اختيارها؟

نحن نقدم الزيوت المعدنية القياسية عالية الجودة، بالإضافة إلى الزيوت النباتية FR3 القابلة للتحلل الحيوي أو زيت السيليكون لتعزيز السلامة من الحرائق وحماية البيئة. بالنسبة إلى بناء القلب والملفات، يمكن للعملاء الاختيار بين قلوب الفولاذ السيليكوني عالية النفاذية أو قلوب السبائك غير المتبلورة، المقترنة بلفات النحاس أو الألومنيوم لتحقيق التوازن بين الكفاءة ومتطلبات التكلفة.
