1. مقدمة المنتج
2. الامتثال والمعايير
| معيار | وصف |
| IEEE C57.12.00 | المتطلبات العامة للمحولات التي تم الإرساء السائل |
| IEEE C57.12.28 | سلامة العلبة للمعدات المثبتة على وسادة |
| IEEE C57.12.34 | متطلبات PMTs المبردة ذاتيا (≤5 mVa ، ≤34.5 كيلو فولت) |
| IEEE C57.12.35 | ترميز الشريط لمحولات التوزيع |
| IEEE C57.12.37 | الإبلاغ الإلكتروني لبيانات الاختبار |
| IEEE C57.91 | دليل التحميل لمحولات الزيت المعدني (≤100 mVa) |
3. البناء والتصميم

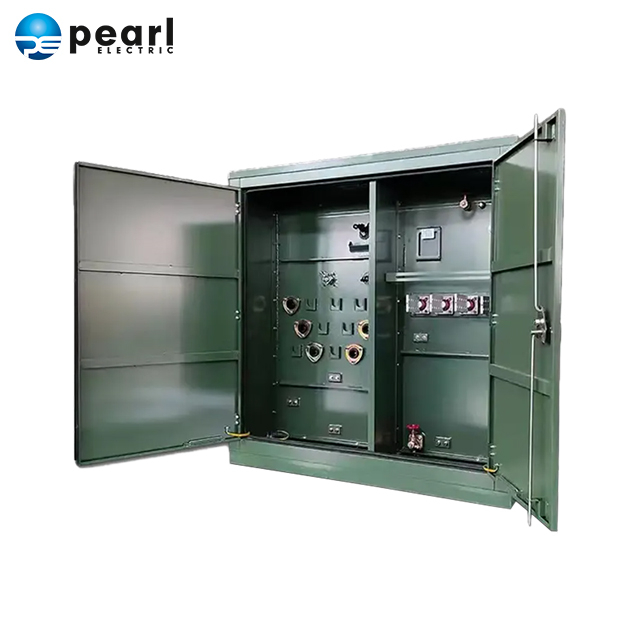

العلبة وإمكانية الوصول
✔ 180 درجة الأبواب الأرجوحة -سهولة الوصول إلى الصيانة
✔ المزلاج المحاذاة ذاتيا -متوافقة مع IEEE C57.12.28
✔ فصل المقصورة -أقسام HV و LV مقسومة على حاجز فولاذي
التبريد والعزل
خيارات السوائل :
حدود درجة الحرارة :
الحماية والتبديل
الصمامات Bay-O-Net- تصنيف الحمل ، مع درع بالتنقيط بالزيت
الصنبور الصرفي -الخطاف القابل للتشغيل (وضع يمكن الوصول إليه)
انصهار داخلي -صمامات الخرطوشة حيث يكون Bay-O-Net متاحًا
4. الفوائد الرئيسية
✅ فعالة من حيث التكلفة -تكاليف التثبيت والصيانة المنخفضة
✅ السلامة المحسّنة -لا يوجد موصلات مكشوفة ، مخفضة لمخاطر الحرائق
، الخيار الصديق للبيئة -السائل القابل للتحلل من FR3 متوفر
✅ المتانة -مقاومة للتآكل ، حاوية مقاومة للتآكل.
5. التطبيقات النموذجية
توزيع الطاقة الحضرية (جانب الشارع ، الأحزمة الخضراء)
الحدائق الصناعية (المحطات الفرعية المدمجة)
الطاقة المتجددة (شمسية/مزرعة الرياح إلى جانبية)
المجمعات التجارية (شبكات الكابلات تحت الأرض)

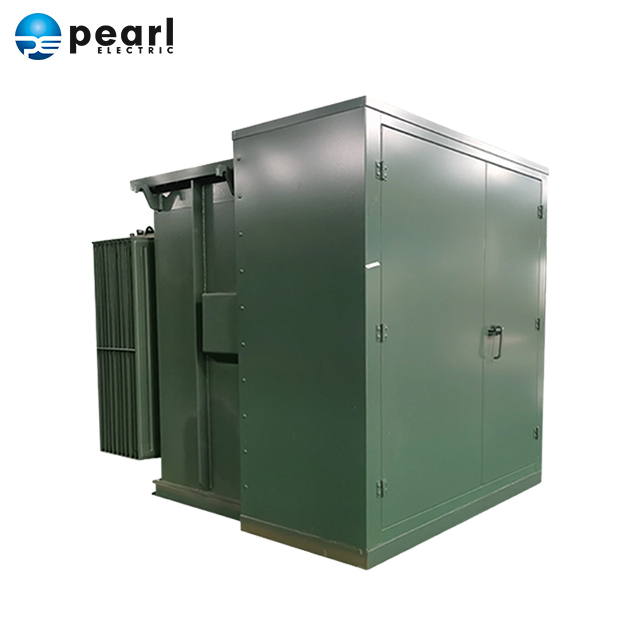

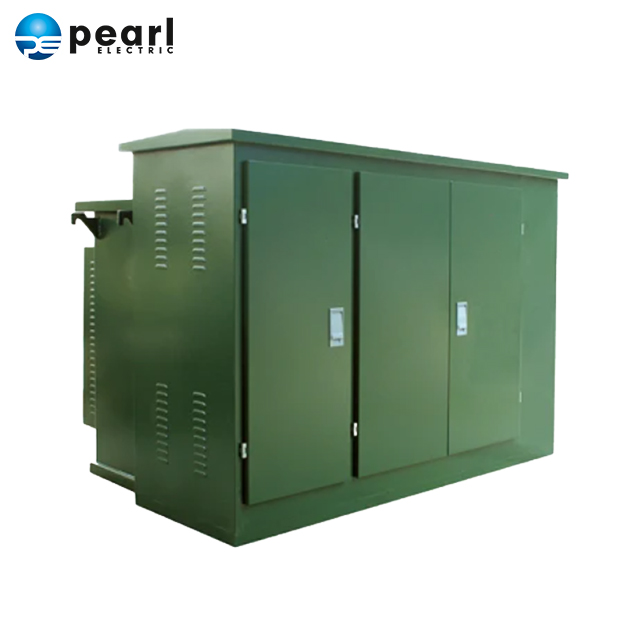

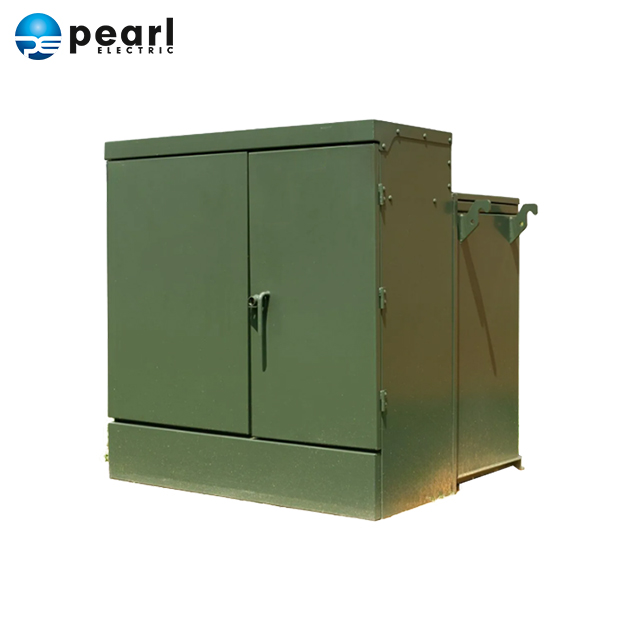

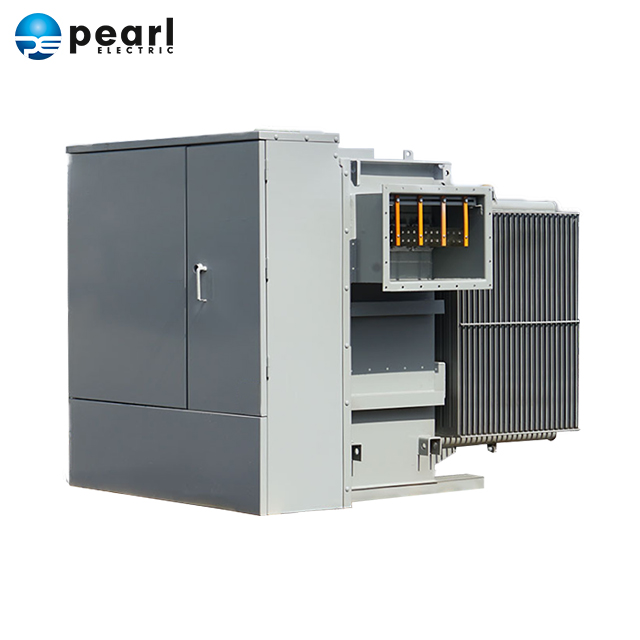

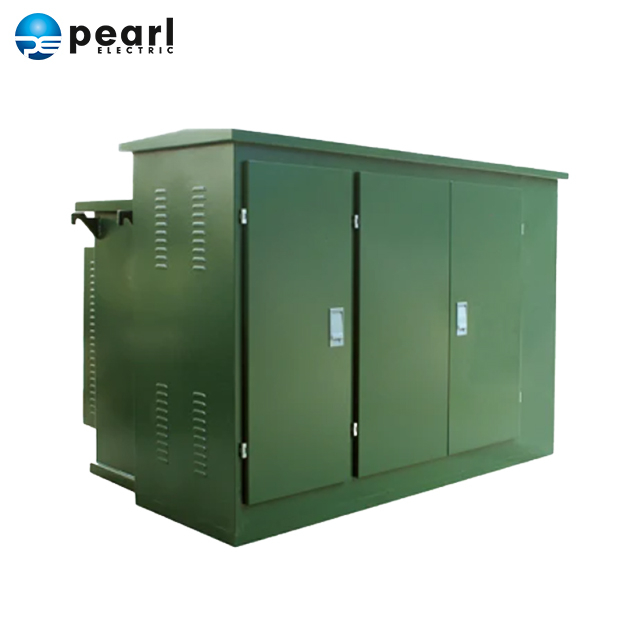

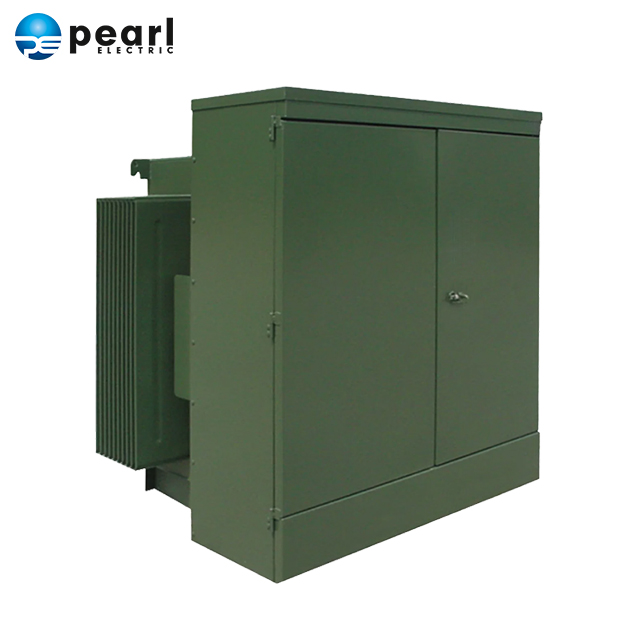

T echnical datasheet لمحول 5 00kva padmount
غرض | ZGSB-500/4.16/0.24 (0.480) |
الشركة المصنعة | شركة Pearl Electric Co. ، Ltd. |
معيار | IEEE C57 |
نوع المحول | محول P AD-MOUNT |
الجهد الأساسي | 4.16KV (HV) |
الجهد الثانوي (LV) | 0.24kV (LV ) |
تصنيف التصنيف | 500 كيفا (HV)/5 00kva (LV) |
ارتفاع درجة الحرارة | 65° C (HV) / 65° C (LV 1) / 65 درجة مئوية (L.V2) |
مقاومة ( المملكة المتحدة =) | 4 ٪ في 5 00KVA |
فئة العزل | فئة A. |
مرحلة | 3 مرحلة |
تكرار | 60 هرتز |
طريقة التبريد | أونان |
سائل العزل | الزيت المعدني |
مادة متعرج | الألومنيوم |
المواد الأساسية | الفولاذ المقاوم للصدأ |
مجموعة ناقلات | Dyn1 |
الملاءات والملحقات
إدراج جلبة HV
جلبة LV (X)
جلبة LV
تغيير الصنبور غير الإنجيلي ( DETC)
مقياس مستوى الزيت
مؤشر درجة حرارة الزيت
صمام تخفيف الضغط
مقياس فراغ الضغط
مشعات
باي-أو الشبكة الصمامات
ملء الزيت العلوي piug
صمام تصريف الزيت مع صمام أخذ العينات
صمام عينة الغاز
مقبض الباب القابل لقفل وسادة
