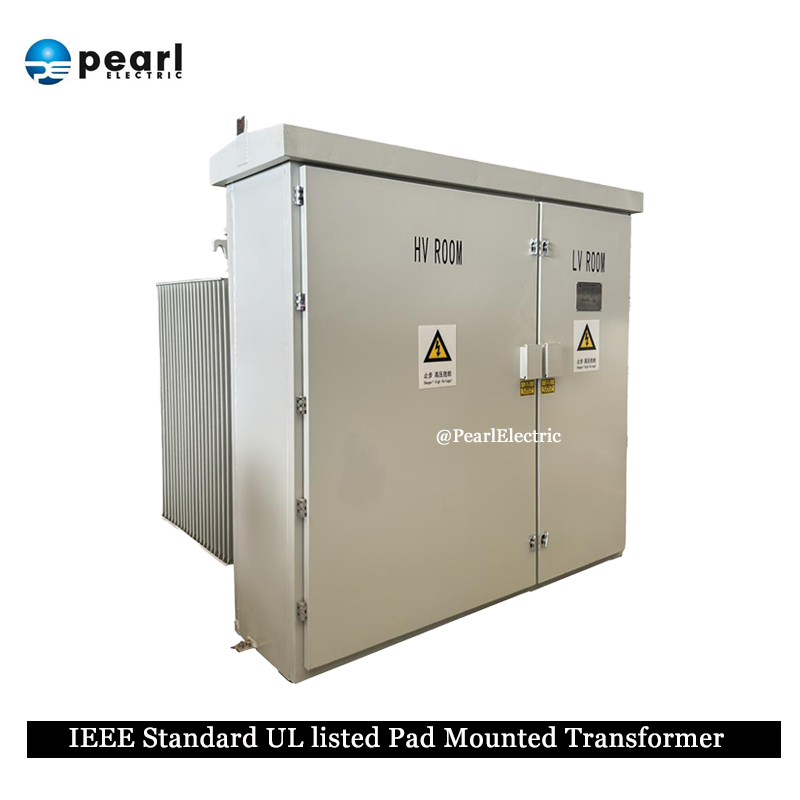

تم تصميم محول Pearl Electric 2000kva الذي تم إنتاجه من PAD من Pearl Electric لتوفير توزيع طاقة موثوق به وفعال لأنظمة الطاقة المتجددة والشبكات الصناعية . المصممة مع تكوين شعاعي لتكييف الشبكة المحسّنة ، ويتوافق هذا المحول مع معايير IEEE C57.12.00 ولديه ضمان شهادات UL ， يضمن أداء موثوق في الطاقة المتجددة التي تتطلب تحمل الطاقة العالية.
يحتوي محول Pad Counted Cooper هذا على جهد أولي يبلغ 13.8 كيلو فولت والجهد الثانوي البالغ 0.48 كيلو فولت. تبلغ قدرتها على تصنيف 2000 كيلو فولت ، مما يجعلها خيارًا مثاليًا لأنظمة الطاقة المتجددة على نطاق المنفعة والشبكات الصناعية.
يتكون المحول من لفات النحاس ونوى الفولاذ المقاوم للصدأ لضمان كفاءة عالية ومقاومة للتآكل. يعمل هذا المحول المكون من ثلاث مراحل عند 60 هرتز ويعتمد طريقة التبريد Onan. إنه يتميز بمجموعة Dyn11 Vector لتنظيم الجهد الخاضع للرقابة ، مما يجعلها مثالية لأنظمة الطاقة المتجددة.
| قيمة | المعلمة |
|---|---|
| نوع المحول | محول جبل وسادة |
| الشركة المصنعة | شركة Pearl Electric Co. ، Ltd. |
| معيار | IEEE C57.12.00 |
| الجهد الأساسي | 13.8 كيلو فولت (HV) |
| الجهد الثانوي | 0.48 كيلو فولت (LV) |
| القدرة المقدرة | 2000kva |
| ارتفاع درجة الحرارة | 60/65k |
| مقاومة | ± 2*2.5 ٪ |
| فئة العزل | فئة A. |
| مرحلة | 3 مرحلة |
| تكرار | 60 هرتز |
| طريقة التبريد | أونان |
| سائل العزل | الزيت المعدني |
| مادة متعرج | نحاس |
| المواد الأساسية | الفولاذ المقاوم للصدأ |
| مجموعة ناقلات | Dyn11 |
ميزات من محول وسادة النحاس 2000kva في النوع الشعاعي
التكوين الشعاعي: مُحسّن لشبكات التوزيع الشعاعي ، مما يتيح إدارة الطاقة اللامركزية وعزل الصدع.
تصميم اللفات النحاسية: تقلل ملفات النحاس عالية التوصيل إلى الحد الأدنى من الخسائر المقاومة (.
التبريد المتقدم: التصميم المغطى بالزيت مع تبريد أونان (الهواء الطبيعي) ، مما يضمن تشغيل مستقر في درجات حرارة تصل إلى 65 درجة مئوية المحيطة.
السعة العالية : 2000 كيلو فولت في مجال المزارع على نطاق واسع والشبكات الصناعية.
الامتثال للسلامة: الامتثال الكامل لمعايير IEEE C57.12.20 ، بما في ذلك 25KA دائرة القصر القدرة على تحمل القدرة.
Advatages of 2000kVa Copper Pad محول مثبت
التصميم الأساسي الشعاعي : نواة الصلب من السيليكون منخفض الخسارة مع بناء خطوة لطف ، مما يقلل من خسائر عدم التحميل بنسبة 15 ٪ مقارنة بالنماذج التقليدية.
المتانة وحياة الخدمة: تم تصميمها لتحمل الظروف الجوية القاسية والاستخدام الشاق ، يوفر هذا المحول موثوقية طويلة الأجل ، مما يجعله خيارًا ميسورًا للبنية التحتية الجديدة والحالية.
توزيع الطاقة الفعال: مصمم لتوفير ناتج طاقة ثابت ، يقلل هذا المحول من فقدان الطاقة أثناء الإرسال ، مما يساعد على تحسين كفاءة النظام الإجمالية وتوفير التكاليف على المدى الطويل.
تصميم الشبكة التفاعلية: المحول متوافق مع تدفق الطاقة ثنائي الاتجاه للأنظمة الهجينة (تخزين Wind +) ، والتصميم الشعاعي ولف النحاس ، يحقق تحسنًا مزدوجًا في كفاءة الطاقة ومرونة الشبكة.
تطبيقات محول 2000 كيلو فولت في وسادة النحاس في النوع الشعاعي
أنظمة جامع مزرعة الرياح: قم بتجميع الطاقة وتصعيدها من توربينات الرياح المتعددة (0.69 كيلو فولت/50 هرتز) إلى 34.5 كيلو فولت ، ثم اتصل بالشبكة الرئيسية عبر شبكة شعاعية.
تكامل أنظمة الطاقة الناشئة:
إنتاج الهيدروجين عن طريق التحليل الكهربائي: توفير تشويه التوافقي المنخفض (THD <3 ٪) 13.8 كيلو فولت إلى غشاء تبادل بروتون فئة 5 ميجاوات (PEM) ، مما يؤدي إلى تحسين كفاءة إنتاج الهيدروجين.
من مركبة إلى شبكة (V2G): تدفق الطاقة ثنائي الاتجاه (0.48 كيلو فولت ↔ 34.5 كيلو فولت) في محطات شحن EV ، لتحقيق تنظيم تردد الشبكة وقدرات التخزين المؤقت لتخزين الطاقة.
تكامل الشبكة من مصانع الكهروضوئية على نطاق واسع: تحويل جهد DC من صفائف PV (على سبيل المثال ، 800 V DC → 0.48 كيلو فولت تيار متردد عبر المحولات) وتصل إلى 13.8 كيلو فولت للتكامل السلس مع شبكات التوزيع الحضري. يدعم النظام نموذجًا تشغيليًا من الفائض من التغذية الفائض ، حيث يتم تسليم الكهرباء الزائدة إلى الشبكة العامة من خلال شبكة شعاعية.
مزود الطاقة الثقيل: تقديم ± 1 ٪ من دقة تنظيم الجهد لأفران قوس الكهرباء المصنوعة من الصلب (EAFs) مع تقلبات الحمل بنسبة 30 ٪ ، مما يقلل من وقت تعطل الإنتاج. يوفر النظام قدرة دائرة القصيرة 25KA/3S على حماية المعدات من عابرة الشبكة.
أسئلة وأجوبة من 2000 كيلو فولت بوس محول محول في النوع الشعاعي
1. ما هي التطبيقات النموذجية لمحول 2000 كيلو فولت في مجال النحاس؟
تستخدم هذه المحولات بشكل شائع في أنظمة التوزيع الشعاعية للتطبيقات التجارية والصناعية والمرافق ، مثل:
توزيع الطاقة للمرافق الكبيرة (على سبيل المثال ، المصانع ، مراكز البيانات).
التكامل في المحطات الفرعية المسبقة أو شبكات الطاقة المتجددة.
المناطق التي تتطلب منشآت في الهواء الطلق المدمجة والمنخفضة الصيانة.
2. ما هي الكفاءة النموذجية ونطاق الجهد من محولات وسادة النحاس هذه؟
الكفاءة: ما يصل إلى 96 ٪ في النماذج المتقدمة ، مما يقلل من فقدان الطاقة.
نطاق الجهد
الأساسي: 1 كيلو فولت - 35 كيلو فولت (قابل للتخصيص).
الثانوية: قابلة للتعديل على أساس متطلبات الشبكة (على سبيل المثال ، 400 V - 4.8 كيلو فولت).
3. هل يمكن تخصيص محولات لوحة النحاس هذه？
نعم ، عرض Pearl Electric:
خدمات ODM/OEM: نسب الجهد المصممة خصيصًا ، وحاويات ، وأنظمة التبريد.
التكوين الشعاعي: ترتيبات جلبة قابلة للتعديل وتصنيع الصنبور.
4. ما هي الشهادات أو المعايير التي تمتثل لها المحولات النحاسية التي تمسك بها وسادة النحاس؟
IEEE C57.12.00: يغطي اختبار أنظمة الجهد العالي (ذات الصلة بشكل غير مباشر بالعزل والسلامة).
UL: شهادات اختيارية لأسواق أمريكا الشمالية.
5. ما هي طرق التبريد المستخدمة في محولات وسادة النحاس هذه؟
يستخدم المحول طريقة تبريد Onan (Air Natural Natural) ، والتي يمكن أن تحافظ بشكل فعال على درجة حرارة التشغيل المثلى وضمان التشغيل الآمن والفعال للمحول.
