يقوم محول الجهد العالي بتغيير الطاقة الكهربائية من مستوى جهد إلى آخر بحيث يمكن نقل الطاقة أو توزيعها أو استخدامها بأمان وكفاءة. إنه جزء أساسي من معدات الجهد العالي في المرافق والمرافق الصناعية ومواقع الطاقة المتجددة والمباني الكبيرة ومراكز بيانات الذكاء الاصطناعي وبيئات الاختبار المتخصصة. أصبح الطلب على هذه المعدات إحدى القصص المميزة في البنية التحتية للطاقة في عام 2026، حيث يتنافس نمو مراكز البيانات وتحديث الشبكة والكهرباء على نفس القدرة التصنيعية المحدودة. يشرح هذا الدليل كيفية عمل محولات الجهد العالي، وأماكن استخدامها، وما هي الفوائد التي توفرها، ولماذا أصبح العرض العالمي محدودًا جدًا، وكيفية التفكير في الاختيار والتشغيل والصيانة دون الضياع في المصطلحات الفنية غير الضرورية.
يقوم محول الجهد العالي إما برفع الجهد من أجل نقل فعال لمسافات طويلة أو خفض الجهد حتى يمكن استخدام الكهرباء من قبل المعدات والمباني والأنظمة الصناعية. ويتم ذلك من خلال الحث الكهرومغناطيسي: تمر الطاقة بين اللفات من خلال قلب مغناطيسي، مما يسمح بتغيير مستويات الجهد والتيار بينما يظل التردد الكهربائي كما هو بشكل عام.
الفكرة الأساسية بسيطة، ولكن متطلبات التصميم صعبة. يؤدي الجهد العالي إلى زيادة ضغط العزل، ومجالات كهربائية أقوى، ومخاطر أكثر خطورة على السلامة. ولهذا السبب فإن محول الجهد العالي ليس مجرد نسخة أكبر من محول صغير. تم تصميمه باستخدام أجهزة العزل والتبريد والحماية المتخصصة والقوة الميكانيكية ومعايير الاختبار المناسبة لفئة الجهد والتطبيق.
من الناحية العملية، هذه المحولات تجعل أنظمة الطاقة الحديثة ممكنة. قد تنتج محطات التوليد الطاقة بجهد واحد، وقد تنقلها شبكات النقل بجهد أعلى بكثير، وقد يحتاج المستخدمون النهائيون - بما في ذلك حرم حوسبة الذكاء الاصطناعي المتعطش للطاقة اليوم - إلى تخفيضها إلى مستويات قابلة للاستخدام. تعتمد كل مرحلة على التصميم الصحيح للمحول للحفاظ على تدفق الطاقة بشكل موثوق.
إن تحويل الجهد مهم لأن الخسائر الكهربائية تزداد عندما تتحرك كميات كبيرة من التيار عبر الموصلات. من خلال زيادة الجهد، يمكن للنظام نقل نفس الكمية من الطاقة مع تيار أقل، مما يقلل من فقدان الحرارة ويدعم التوصيل لمسافات أطول. عندما تصل الطاقة إلى وجهتها، تقوم المحولات بتخفيض الجهد مرة أخرى للتوزيع أو الاستخدام المباشر.
هذا هو السبب وراء وجود معدات محولات الطاقة ذات الجهد العالي غالبًا بالقرب من محطات التوليد والمحطات الفرعية والمنشآت الصناعية الثقيلة ونقاط ربط الشبكة. يعمل كجسر بين أجزاء مختلفة من الشبكة الكهربائية. وبدون هذا الجسر، سيكون نقل الطاقة بكفاءة أكثر صعوبة، وستكون هناك حاجة إلى المزيد من البنية التحتية، وستكون العديد من التطبيقات ذات الأحمال الكبيرة - من مصانع الصلب إلى مراكز البيانات الضخمة - غير عملية.
كما يدعم تحويل الجهد العالي مرونة النظام. غالبًا ما تعمل الأحمال والمرافق وأقسام الشبكة المختلفة بمستويات جهد مختلفة. تسمح المحولات لهذه الأجزاء بالاتصال مع الحفاظ على الفصل الكهربائي والتحكم في الجهد واستقرار التشغيل.
لا تكتمل أي مناقشة حول سوق محولات الجهد العالي في عام 2026 دون معالجة النقص في المعدات التي تشكل الآن تخطيط المرافق والجداول الزمنية للطاقة المتجددة وبناء مراكز البيانات في جميع أنحاء العالم. أفاد باحثو الصناعة أن الطلب على محولات تصعيد المولدات قد زاد بنسبة 270 بالمائة تقريبًا منذ عام 2019، في حين زاد الطلب على محولات طاقة المحطات الفرعية الكبيرة بأكثر من الضعف خلال نفس الفترة. والنتيجة هي أن الفترات الزمنية اللازمة لمحولات الجهد العالي الكبيرة، والتي كانت تمتد في السابق من سنتين إلى سنتين ونصف، تمتد الآن عادة إلى ثلاث إلى خمس سنوات، وفي بعض القطاعات أطول من ذلك.
تتقارب ثلاثة مصادر للطلب على نفس القاعدة التصنيعية المحدودة في نفس الوقت. تحتاج مجمعات مراكز بيانات الذكاء الاصطناعي إلى بنية تحتية كهربائية جديدة وكبيرة، غالبًا في نقاط متعددة في سلسلة التوزيع، لدعم مجموعات الحوسبة كثيفة الطاقة. التصنيع والنقل هما عمليتان كهربائيتان كانتا تعملان بالوقود الأحفوري، مما يزيد الطلب على المحولات على مستوى المنشأة. وفي الوقت نفسه، لا بد من استبدال البنية التحتية القديمة للنقل والتوزيع عبر العديد من الشبكات المتقدمة، وهي المهمة التي كانت متأخرة بالفعل عن جدولها الزمني قبل وصول الزيادة الأخيرة في الطلب.
جزء من القيد هيكلي وليس مجرد مسألة قدرة المصنع. تعتمد قلوب المحولات على الفولاذ الكهربائي الموجه نحو الحبوب، وهي مادة متخصصة ذات خصائص مغناطيسية لا يوجد سوى عدد قليل من المرافق في جميع أنحاء العالم مجهزة لإنتاجها، مما يحد من مدى سرعة زيادة الإنتاج حتى مع الاستثمارات الجديدة. رداً على ذلك، أعلنت الشركات المصنعة بما في ذلك الموردين العالميين الرئيسيين عن مليارات الدولارات من الطاقة الإنتاجية الجديدة في أمريكا الشمالية، ويتحول بعض كبار مستخدمي الطاقة إلى استراتيجيات توليد الطاقة في الموقع أو "إحضار الطاقة الخاصة بك" لتقليل اعتمادهم على قدرة محولات الجهد العالي المتصلة بالشبكة.
بالنسبة لأي شخص يقوم بتحديد أو وضع ميزانية أو جدولة مشروع حول محول الجهد العالي اليوم، فإن هذا النقص ليس مجرد نقطة مؤقتة. وهذا يعني أن المشتريات تنتمي الآن إلى المرحلة الأولى من تخطيط المشروع، قبل بدء البناء بفترة طويلة، وهي تكافئ المشترين الذين يبنون علاقات قوية مع الشركات المصنعة، ويطلبون قبل وقت طويل من الحاجة، ويحافظون على المرونة فيما يتعلق بالمواصفات حيثما أمكن ذلك.
تختلف أنواع المحولات الكهربائية حسب التصميم وطريقة العزل وطريقة التبريد وتكوين الطور والوظيفة. يعتمد الاختيار الصحيح على مستوى الجهد وبيئة التثبيت وملف الحمل ومتطلبات السلامة وظروف الخدمة.
تشمل الفئات الشائعة ما يلي:
● محولات رفع الجهد: تستخدم لزيادة الجهد، وغالبًا ما تستخدم بالقرب من مصادر التوليد أو تحويل الطاقة حتى تتمكن الكهرباء من الانتقال بكفاءة لمسافات أطول.
● محولات خفض الجهد: تعمل على تقليل الجهد الكهربي لشبكات التوزيع، أو المعدات الصناعية، أو المباني، أو المفاتيح الكهربائية النهائية.
● محولات الطاقة: تستخدم في بيئات النقل والمحطات الفرعية حيث يجب نقل كميات كبيرة من الطاقة بين مستويات الجهد.
● محولات التوزيع : تخدم أحمالًا أقل، وغالبًا ما تكون أقرب إلى نقطة الاستخدام.
● محولات الأجهزة: تشمل محولات التيار ومحولات الجهد التي تساعد العدادات والمرحلات وأنظمة التحكم على قياس دوائر الجهد العالي بأمان.
● محولات العزل: توفر الفصل الكهربائي بين الدوائر، مما يحسن السلامة ويساعد في إدارة بعض المخاوف المتعلقة بجودة الطاقة.
● المحولات من النوع الجاف : استخدم عزل الهواء أو العزل الصلب بدلاً من العزل السائل، ويتم اختياره غالبًا عندما يكون التركيب الداخلي أو تقليل مخاطر السوائل مهمًا.
● المحولات المملوءة بالسوائل: استخدم سائل عازل للتبريد وقوة العزل الكهربائي، ويتم تطبيقها بشكل شائع في المعدات ذات الجهد العالي الكبيرة أو الخارجية.
يمكن أن تتداخل هذه الفئات. على سبيل المثال، قد يكون محول الطاقة عالي الجهد مملوءًا بالسائل، وثلاثي الطور، ومصعدًا، ومصممًا لخدمة المحطات الفرعية الخارجية. يخبرك التصنيف كيف من المتوقع أن يعمل المحول وما هي الظروف التي يجب أن يتحملها.

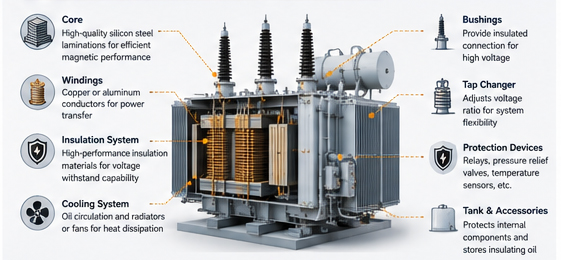

محول الجهد العالي هو نظام من الأجزاء المنسقة بعناية. يساهم كل مكون في الأداء الكهربائي، والتحكم الحراري، وسلامة العزل، والموثوقية على المدى الطويل.
يوفر القلب مسارًا مغناطيسيًا ينقل الطاقة بين اللفات. اللفات عبارة عن ملفات موصلة مرتبة لإنشاء نسبة الجهد المطلوبة. يقوم نظام العزل بفصل الأجزاء النشطة عن بعضها البعض وعن الهياكل المؤرضة، مما يساعد على منع الانهيار تحت الضغط الكهربائي العالي.
التبريد لا يقل أهمية. تتراكم الحرارة عندما يتدفق التيار عبر اللفات ويتحرك التدفق المغناطيسي عبر القلب. اعتمادا على نوع المحول، قد يعتمد التبريد على الهواء، أو السائل العازل، أو المشعاعات، أو المراوح، أو المضخات، أو مجموعة من الطرق. إذا لم تتم إدارة الحرارة بشكل صحيح، فقد يتقادم العزل بشكل أسرع ويمكن تقصير عمر المعدات.
قد تشمل المكونات الهامة الأخرى البطانات، ومبدلات الصنابير، وأجهزة الحفظ، وأجهزة تخفيف الضغط، وأجهزة مراقبة درجة الحرارة، والمرحلات، ووصلات التأريض، والمرفقات الواقية. في المعدات ذات الجهد العالي، التفاصيل الصغيرة مهمة. يمكن أن تصبح الجلبة الضعيفة أو العزل الملوث أو الاتصال الضعيف مشكلة موثوقية كبيرة.
إن الطريقة التي تبني بها الشركة المصنعة هذه المكونات الثلاثة تحدد إلى حد كبير كيفية أداء الوحدة على مدى عقود من الخدمة، وليس فقط في اليوم الأول. يوضح المنتجون ذوو الخبرة، مثل شركة بيرل إلكتريك، وهي شركة مقرها الصين تصنع محولات الجهد العالي المغمورة بالزيت، نوع التفاصيل الهندسية المعنية: نوى مصنوعة من فولاذ السيليكون المدرفل على البارد والموجه نحو الحبيبات مع نمط تصفيح متدرج لزيادة النفاذية المغناطيسية وخفض خسائر عدم التحميل، وملفات الجهد المنخفض ملفوفة من النحاس عالي النقاء مع مسارات تبريد أنابيب النفط لخفض درجة حرارة التشغيل وإطالة عمر الخدمة، ولفات الجهد العالي المصممة مع توزيع دقيق للمجال الكهربائي. والقدرة على تحمل نبضات البرق لمقاومة الأضرار الناجمة عن زيادة التيار. تساعد أنظمة العزل المبنية حول حواجز ورقية مشربة بالزيت ومحاذاة الملف متحدة المركز في الحفاظ على قوة العزل الكهربائي والحفاظ على الوحدة ضمن درجة حرارة التشغيل الآمنة حتى عند التحميل الكامل.
تعتبر خيارات التصميم هذه مهمة لأن محول الجهد العالي الذي يوفر بضع نقاط مئوية من خسائر عدم التحميل، أو يعمل بعدة درجات أكثر برودة تحت الحمل، يمكن أن يترجم إلى تكاليف طاقة أقل بشكل كبير وعمر خدمة أطول - وهي عوامل تستحق وزنها بقدر سعر الشراء المقدم.
واحدة من أوضح الاتجاهات التكنولوجية التي تشكل سوق محولات الجهد العالي في الوقت الحالي هي الرقمنة. يتم شحن الوحدات الأحدث بشكل متزايد مع أجهزة استشعار مدمجة تتتبع باستمرار درجة الحرارة، والتحميل، والرطوبة، والاهتزاز، وتغذية تلك البيانات في منصات المراقبة التي تشير إلى مشاكل التطوير قبل أن تتسبب في انقطاع التيار الكهربائي. بالنسبة لأصحاب الأصول الذين يواجهون مهلة زمنية للاستبدال لعدة سنوات، أصبح هذا النوع من القدرة على الصيانة التنبؤية أقل من ميزة متميزة وأكثر ضرورة عملية، لأنه يساعد على إطالة العمر الإنتاجي للمعدات الموجودة أثناء طلب الوحدات الجديدة.
تُستخدم محولات الجهد العالي حيثما يجب نقل الطاقة الكهربائية أو تكييفها أو عزلها أو قياسها أو التحكم فيها عند مستويات جهد مرتفعة. وتظهر في البنية التحتية للطاقة العامة، والشبكات الصناعية الخاصة، ومشاريع الطاقة، وأنظمة النقل، والمرافق البحثية، وجامعات الذكاء الاصطناعي والحوسبة السحابية، والمواقع التجارية الكبيرة.
يتغير التصميم الدقيق من إعداد إلى آخر. قد تحتاج محطة المرافق الفرعية إلى محول مصمم لخدمة الشبكة المستمرة والقدرة على تحمل الأخطاء. قد يحتاج مصنع التصنيع إلى وحدة مطابقة للمحركات أو الأفران أو المحركات أو خطوط المعالجة. قد يحتاج مختبر الاختبار إلى محول يمكنه إنتاج جهد عالي يمكن التحكم فيه للتحقق من صحة المعدات.

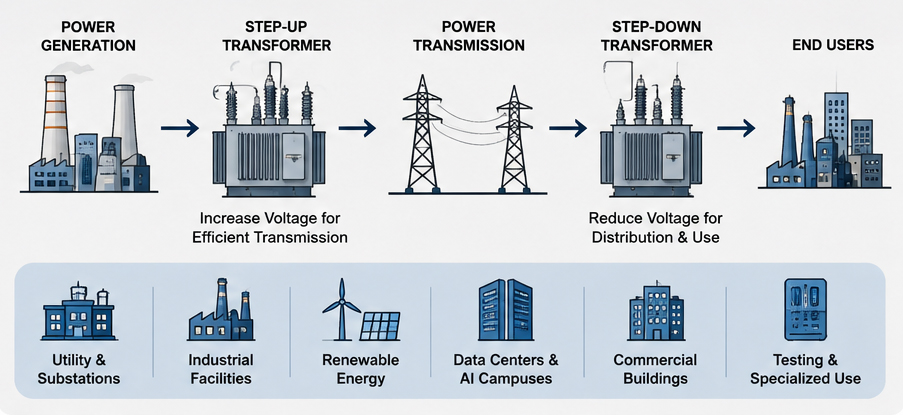

في الشبكات الكهربائية، تربط المحولات أنظمة التوليد والنقل والنقل الفرعي والتوزيع. تقوم محولات الرفع برفع الجهد بعد التوليد، بينما تقوم محولات المحطات الفرعية بتخفيضه للتوزيع الإقليمي. يساعد هذا النهج متعدد الطبقات المرافق على تحقيق التوازن بين الكفاءة والسلامة والتسليم العملي.
تعتبر موثوقية محولات الطاقة ذات الجهد العالي ذات أهمية خاصة في هذه البيئة لأن الأعطال يمكن أن تؤثر على أعداد كبيرة من العملاء أو الخدمات الحيوية. عادةً ما يتم اختيار الوحدات المتصلة بالشبكة مع إيلاء اهتمام وثيق لنمو الأحمال، وتنسيق الحماية، والتعرض البيئي، والوصول إلى الصيانة.

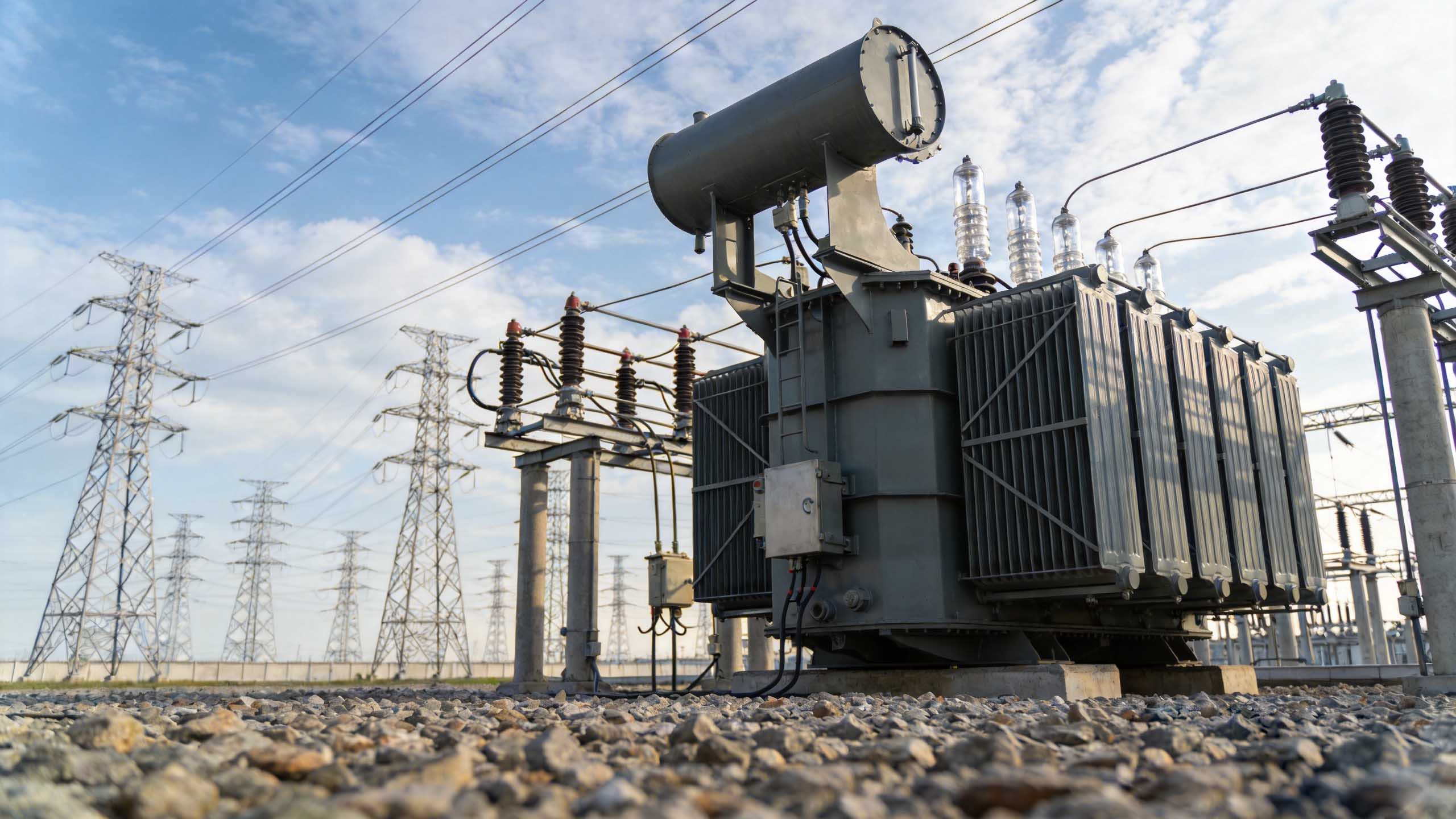

تحتاج مزارع الطاقة الشمسية ومزارع الرياح وأنظمة تخزين البطاريات ومراكز بيانات الذكاء الاصطناعي بشكل متزايد إلى محولات لتوصيل حمولتها أو مخرجاتها بالشبكة. في هذه التطبيقات، قد تعمل المحولات مع العاكسات، وشبكات التجميع، والمفاتيح الكهربائية، وأنظمة الحماية.
الفائدة العملية هي التوافق. قد يعمل توليد الطاقة المتجددة أو التخزين أو مجمع الحوسبة عند مستوى جهد واحد، بينما تتطلب الشبكة مستوى آخر. تجعل المحولات هذا الاتصال البيني ممكنًا مع دعم العزل الآمن والتشغيل المنسق - وهذا هو بالضبط السبب وراء كون هذا القطاع حاليًا في قلب أزمة العرض في الصناعة. توفر الشركات المصنعة التي تخدم هذا السوق، بما في ذلك Pearl Electric ، محولات جهد عالي مغمورة بالزيت بسعات تتراوح تقريبًا من 500 كيلو فولت أمبير إلى 180 ميجا فولت أمبير مصممة خصيصًا للتوصيل البيني لطاقة الرياح والطاقة الشمسية، باستخدام بنية ONAN/ONAF المقاومة للرطوبة لتصمد في المواقع المكشوفة ذات الطقس القاسي، جنبًا إلى جنب مع حلول المحولات المخصصة لمراكز البيانات وشاحن المركبات الكهربائية وتطبيقات الشبكة الذكية.

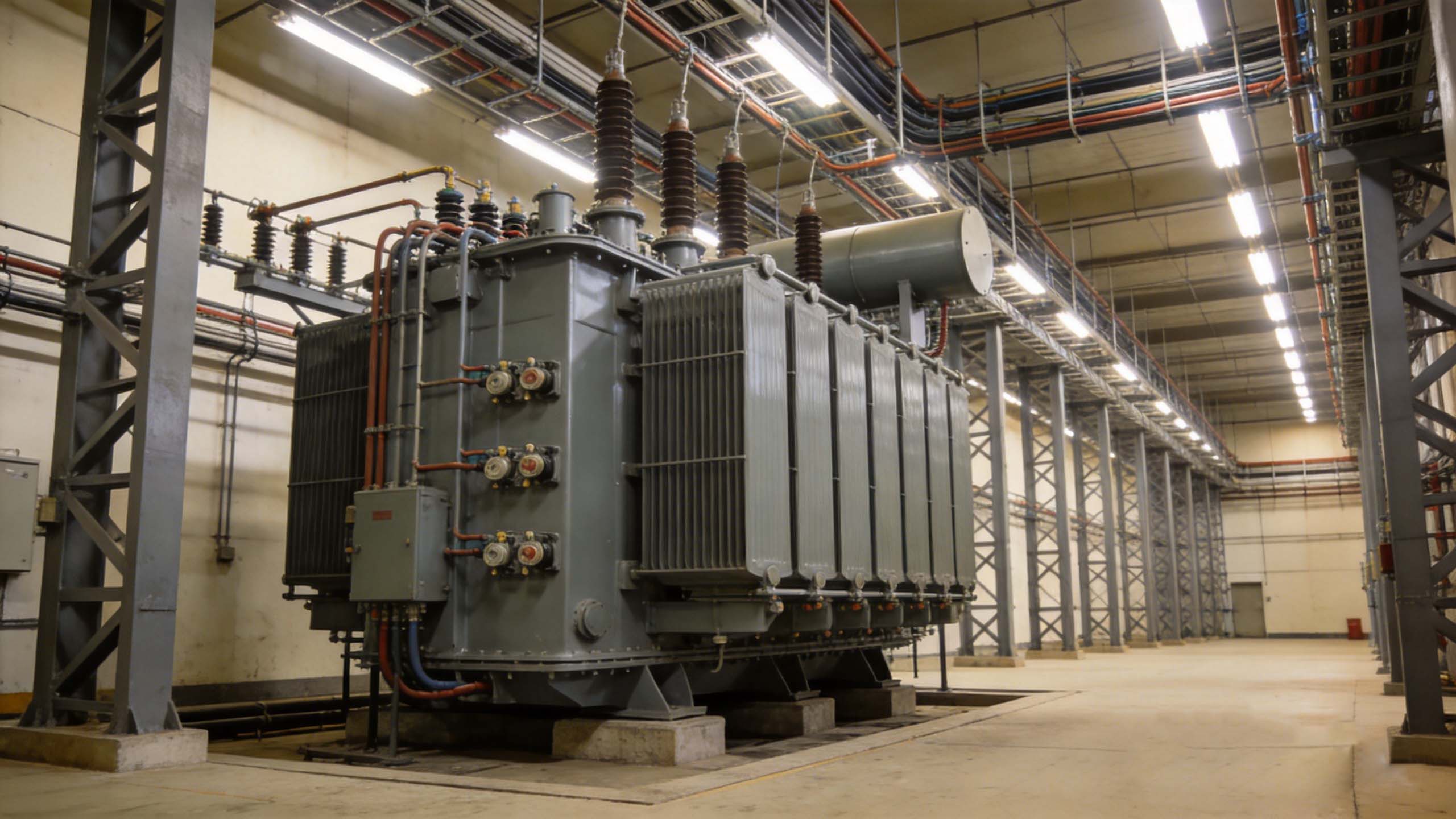

تشمل تطبيقات المحولات الصناعية التعدين والنفط والغاز ومعالجة المعادن والمصانع الكيماوية ومراكز البيانات ومعالجة المياه ومجمعات التصنيع والبنية التحتية الكبيرة للنقل. قد تستخدم هذه المواقع خدمة الجهد العالي لدعم المحركات الكبيرة أو أنظمة التدفئة أو الضواغط أو محركات الأقراص أو معدات المعالجة أو شبكات التوزيع الداخلية.
البيئات الصناعية يمكن أن تكون متطلبة. قد تتقلب الأحمال، وقد تكون التوافقيات موجودة، وقد تكون درجات الحرارة المحيطة مرتفعة، وقد تكون متطلبات وقت التشغيل صارمة. لهذا السبب، يجب أن يأخذ اختيار المحولات في الاعتبار ليس فقط جهد لوحة الاسم وقدرتها ولكن أيضًا دورة العمل وظروف التثبيت واستراتيجية الحماية وتخطيط الصيانة. وتضيف المواقع الخطرة مثل المنصات البحرية ومحطات الطاقة التي تعمل بالغاز طبقة أخرى من المتطلبات، وقد استجابت الشركات المصنعة بخزانات مانعة لتسرب النفط، وعوازل مقاومة للهب، وأجهزة تخفيف الضغط، وفتحات انفجار مصممة خصيصًا لأعمال النفط والغاز.
هناك مجالان متطلبان يستحقان الذكر الخاص بهما. تعتمد أنظمة السكك الحديدية والمترو المكهربة على محولات الجر لتحويل طاقة الشبكة إلى ملف تعريف الجهد والتردد المحدد الذي تتطلبه القطارات - وهو تطبيق متخصص خضع للتدقيق من قبل مشغلي النقل؛ على سبيل المثال، خضعت شركة بيرل إلكتريك لمراجعة حسابات الموردين من قبل شركة MTR في هونج كونج، والتي غطت خطوط محولات الجر ومقوم الجر. وتقع محطات الطاقة النووية في الطرف المقابل من طيف المخاطر، حيث يواجه عزل المحولات، والسلامة من الحرائق، والمرونة ضد الزلازل المتطلبات الأكثر صرامة في الصناعة، والتي تتطلب عادةً مواد عزل من الفئة A، وختم معزز، واختبار النوع المستقل وفقًا للمعيار IEC 60076 وإرشادات السلامة الصادرة عن الوكالة الدولية للطاقة الذرية.
تم تصميم بعض محولات الجهد العالي لاختبار الكابلات والمفاتيح الكهربائية وأنظمة العزل والبطانات والمحركات والمنتجات الكهربائية الأخرى. قد لا تعمل هذه الوحدات مثل محولات الشبكة. وبدلاً من ذلك، قد توفر جهدًا متحكمًا فيه لاختبارات قصيرة المدة أو أشكال موجية متخصصة اعتمادًا على التطبيق.
يمكن للمحولات المتخصصة أيضًا دعم الأنظمة الطبية والعلمية والنقل والدفاعية. في هذه الإعدادات، غالبًا ما تكون الدقة وأداء العزل وضوابط السلامة مهمة بقدر أهمية سعة الطاقة.
تمتد فوائد محولات الجهد العالي إلى ما هو أبعد من مجرد تغيير الجهد. إنها تعمل على تحسين الكفاءة، وتمكين بنية الشبكة، وحماية المعدات، ودعم التصميم الكهربائي الأكثر أمانًا عند تحديدها وصيانتها بشكل صحيح.
تشمل المزايا المهمة ما يلي:
● نقل الطاقة بكفاءة: يسمح الجهد العالي بتيار أقل لنفس مستوى الطاقة، مما يقلل الطاقة المفقودة كحرارة في الموصلات.
● توافق النظام: تقوم المحولات بتوصيل المعدات والشبكات التي تعمل بمستويات جهد مختلفة.
● تحسين توزيع الطاقة: يمكن للمنشآت جلب خدمات الجهد العالي وتوزيع الطاقة داخليًا بطريقة منظمة.
● العزل الكهربائي: تصمم العديد من المحولات دوائر منفصلة، مما يساعد على إدارة مخاطر السلامة وبعض حالات الأعطال.
● التحكم في الجهد: تساعد مبدلات الصنبور وخيارات تصميم النظام في الحفاظ على الجهد ضمن نطاقات التشغيل المقبولة.
● دعم الأحمال الكبيرة: يمكن للأنظمة الصناعية ومراكز البيانات تشغيل المعدات التي قد تكون غير عملية في الخدمة ذات الجهد المنخفض وحدها.
● المرونة التشغيلية: تساعد المحولات المختارة بشكل صحيح على استقرار تدفق الطاقة ودعم الحماية المنسقة.
هذه الفوائد تعتمد على الهندسة الصحيحة. يمكن للمحول الذي لا يتناسب بشكل جيد مع حمله أو بيئته أن يسخن أكثر من اللازم، أو يعاني من إجهاد العزل، أو يخلق رحلات مزعجة، أو يتطلب صيانة أكثر من المتوقع.

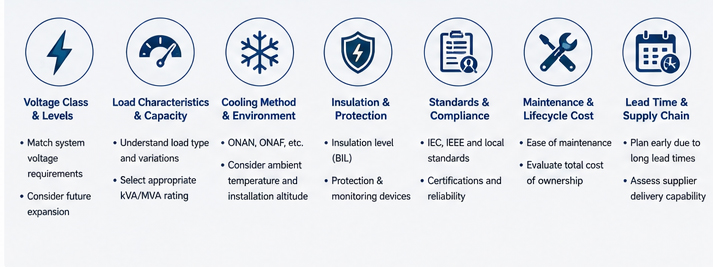

يبدأ اختيار محول الجهد العالي المناسب بتحديد الواجب الكهربائي والبيئة المادية واحتياجات السلامة وتوقعات التشغيل على المدى الطويل. الخيار الأفضل ليس ببساطة أكبر وحدة متاحة أو أقل تكلفة مقدمة؛ إنه المحول الذي يناسب النظام بشكل موثوق وفقًا لظروف الخدمة المقصودة - وفي السوق الحالية، يمكن تسليمه فعليًا ضمن جدول زمني عملي.
يجب أن تأخذ عملية الاختيار العملية بعين الاعتبار ما يلي:
1. متطلبات الجهد: تحديد مستويات الجهد الأساسي والثانوي، وفئة العزل، وطريقة التأريض، وتكوين النظام.
2. ملف تعريف الحمل: مراجعة الحمل المستمر، وذروة الطلب، وبدء تشغيل المحرك، والواجب الدوري، والنمو المستقبلي المتوقع.
3. السعة والأداء الحراري: اختر طريقة التصنيف والتبريد التي يمكنها التعامل مع ظروف التشغيل الفعلية دون ارتفاع مفرط في درجة الحرارة.
4. موقع التثبيت: خذ في الاعتبار الوضع الداخلي أو الخارجي، والارتفاع، ودرجة الحرارة المحيطة، والتهوية، والاحتياجات الزلزالية، والتعرض للتآكل، والمساحة المتاحة.
5. نوع العزل والتبريد: قارن بين النوع الجاف والخيارات المملوءة بالسوائل بناءً على السلامة والصيانة والبصمة والكفاءة والقيود البيئية. ويدرس عدد متزايد من المشترين أيضًا السوائل العازلة الأحدث القابلة للتحلل الحيوي والتصميمات غير المتبلورة، والتي يروج لها المصنعون باعتبارها بدائل أقل خسارة وأقل تأثيرًا على البيئة للمواد التقليدية.
6. الحماية والمراقبة: تنسيق الصمامات والقواطع والمرحلات وأجهزة استشعار درجة الحرارة وأجهزة الضغط وأجهزة الإنذار مع النظام الكهربائي الأوسع.
7. المعايير والامتثال: مطابقة القوانين المعمول بها ومتطلبات المرافق ومواصفات الموقع وممارسات الصناعة.
8. الوصول إلى الصيانة: تأكد من قدرة الفنيين على فحص المكونات أو اختبارها أو تهويتها أو أخذ عينات منها أو إصلاحها أو استبدالها حسب الحاجة.
9. قيمة دورة الحياة: ضع في الاعتبار الموثوقية والخسائر وإمكانية الخدمة ومخاطر التوقف ومتطلبات التشغيل المتوقعة، وليس فقط سعر الشراء.
10. الجدول الزمني للشراء: ضع في الاعتبار المهل الزمنية الحالية للتصنيع، والتي يمكن أن تستمر عدة سنوات للوحدات الكبيرة، وقم ببناء جداول الطلب في تخطيط المشروع من اليوم الأول بدلاً من التعامل مع المعدات باعتبارها عملية شراء متأخرة.
بالنسبة لتطبيقات المحولات الصناعية، يستحق ملف تعريف الحمل اهتمامًا خاصًا. قد تؤدي المنشأة التي تحتوي على محركات كبيرة، أو محركات متغيرة التردد، أو معدات اللحام، أو أحمال العمليات إلى إنشاء ضغوط كهربائية غير واضحة من أرقام السعة الأساسية وحدها. يساعد التنسيق المبكر بين فرق الهندسة والعمليات والمشتريات والصيانة على منع حالات عدم التطابق المكلفة ومفاجآت الجدولة.
نظرًا لمهل زمنية متعددة السنوات، فإن العلاقة بين الشركة المصنعة مهمة بقدر أهمية المواصفات الفنية تقريبًا. يجب أن يكون المورد المؤهل قادرًا على إثبات الامتثال للمعيار IEC 60076 ومعايير مثل ANSI/IEEE C57 أو BS أو NEMA، أو متطلبات التصميم البيئي الإقليمية، وفقًا للسوق الوجهة. تعد أنظمة الجودة مثل شهادة ISO 9001 وISO 14001 والفحص الموثق للمواد الواردة واختبار قبول المصنع (FAT) الذي يشهده المشتري أو طرف ثالث بمثابة توقعات أساسية معقولة وليست إضافات.
كما أن سجل التتبع وتغطية فئة الجهد تستحق التحقق منها مباشرةً. على سبيل المثال، قامت شركة Pearl Electric بتصنيع محولات الطاقة منذ عام 1958 وتنتج حاليًا وحدات جهد عالي مغمورة بالزيت تمتد تقريبًا من 66 كيلو فولت إلى 230 كيلو فولت ومن 10 ميجا فولت أمبير إلى 200 ميجا فولت أمبير، مع شهادات CE وUL وTUV وASTA، ومجموعات ناقلات قابلة للتكوين، وملحقات اختيارية مثل مبدلات الصنبور عند التحميل، ومقاييس حرارة الزيت والتعبئة، ومرحلات الغاز، وصمامات تخفيف الضغط. يجب على المشترين الذين يقومون بتقييم أي شركة مصنعة أن يطلبوا دليلاً على خبرة مشروع مماثلة في قطاعهم الخاص - المرافق، أو الطاقة المتجددة، أو الصناعة، أو السكك الحديدية، أو مركز البيانات - نظرًا لأن متطلبات التصميم تختلف بشكل كبير فيما بينهم.
تتطلب معدات الجهد العالي ممارسات سلامة منضبطة لأن الأجزاء النشطة يمكن أن تسبب صدمات ووميض قوسي وحرائق ومخاطر ميكانيكية. تقوم المحولات أيضًا بتخزين الطاقة الحرارية، وقد تحتوي على سائل عازل، ويمكن توصيلها بأنظمة ذات تيار عطل كبير. يعتمد العمل الآمن على التصميم المناسب والإجراءات ووضع العلامات والتدريب وأجهزة الحماية.
تشمل ممارسات السلامة الهامة ما يلي:
● أبعد الموظفين غير المؤهلين عن حاويات المحولات والساحات والأقبية والمحطات الطرفية.
● استخدم إجراءات الإغلاق ووضع العلامات قبل الفحص أو الصيانة.
● التحقق من غياب الجهد الكهربائي باستخدام المعدات والإجراءات المناسبة.
● الحفاظ على الخلوصات المطلوبة حول المكونات النشطة والمهواة.
● حافظ على سلامة أنظمة التأريض والربط وفحصها بشكل صحيح.
● استخدم المرحلات الواقية، والصمامات، والقواطع، وأجهزة الإنذار المناسبة للتطبيق.
● انتبه لعلامات السخونة الزائدة، أو التسربات، أو الضوضاء غير المعتادة، أو البطانات التالفة، أو التآكل، أو مشكلة العزل.
● اتبع قواعد الموقع، والأكواد الكهربائية، وإرشادات الشركة المصنعة، والتوصيات الهندسية المؤهلة.
يجب أن تكون السلامة مدمجة في التثبيت منذ البداية. إن السياج الجيد، وعلامات التحذير، وتصاريح العمل، والحماية من الحرائق، واحتواء الانسكابات عند الحاجة، ووسائل قطع الاتصال التي يمكن الوصول إليها كلها تساهم في تشغيل أكثر أمانًا. يجب أن يكون لدى فرق الصيانة أيضًا وثائق واضحة حتى يتمكنوا من فهم التقييمات والاتصالات وإعدادات الحماية وإجراءات الطوارئ.
تتشكل الموثوقية من خلال التحميل الكهربائي، والظروف الحرارية، وحالة العزل، والإجهاد الميكانيكي، والتعرض البيئي. يمكن أن يكون المحول مصممًا بشكل جيد ولا يزال أداءه سيئًا إذا كان محملاً بشكل زائد أو سيئ التهوية أو ملوثًا أو معرضًا لأخطاء متكررة.
تعتبر الحرارة من أهم عوامل حياة المحولات. مع ارتفاع درجات حرارة التشغيل، تتقادم المواد العازلة عمومًا بشكل أسرع. يساعد التبريد المناسب وإدارة الحمل ومراقبة درجة الحرارة على حماية المحول من الإجهاد الذي يمكن تجنبه.
يمكن أن يساهم تدفق الهواء المحظور أو المراوح الفاشلة أو انخفاض مستويات السوائل أو المشعات المتسخة أو الدوائر المحملة بشكل زائد في ارتفاع درجة الحرارة. يجب على المشغلين التعامل مع اتجاهات درجات الحرارة غير الطبيعية كإنذارات مبكرة بدلاً من انتظار الفشل - وبالنظر إلى المهلة الزمنية الحالية للاستبدال، فإن تجنب الفشل المبكر أمر مهم أكثر من أي وقت مضى.
الرطوبة والتلوث يمكن أن يضعف أداء العزل. قد تواجه المحولات الخارجية الأمطار والغبار والملح والمواد الكيميائية والحياة البرية وتقلبات درجات الحرارة. قد تواجه المحولات الداخلية تهوية سيئة أو تراكم الغبار أو تقييد الوصول.
يجب أن تتوافق العلبة ونوع العزل ونظام الختم وخطة الصيانة مع البيئة. في البيئات الصناعية القاسية، يمكن أن تكون مقاومة التآكل والفحص المنتظم بنفس أهمية التصنيف الكهربائي.
يمكن أن تؤدي الدوائر القصيرة، وأحداث التبديل، والبرق، والتوافقيات، وارتفاع الجهد إلى الضغط على ملفات المحولات والعزل. تساعد معدات الحماية على الحد من الضرر، ولكن يجب تنسيق الحماية بشكل صحيح. تلعب مانعات الصواعق والمرحلات والقواطع وأنظمة التأريض دورًا في تقليل المخاطر.
يجب تقييم المحول الذي تعرض لعطل كبير قبل إعادته إلى الخدمة العادية. حتى لو بدت وظيفية، فقد يكون هناك حركة ميكانيكية داخلية أو تلف في العزل.
يجب أن يعتمد برنامج صيانة المحولات على نوع المحول وفئة الجهد والواجب والبيئة والحرجية. الهدف هو العثور على المشكلات الناشئة في وقت مبكر، والحفاظ على سلامة العزل، وتجنب انقطاع التيار الكهربائي غير المخطط له - وهو الهدف الذي أصبح أكثر أهمية الآن حيث قد يستغرق استبدال الوحدة الفاشلة سنوات.
قد تتضمن قائمة فحص الفحص المفيدة ما يلي:
● مراجعة تاريخ الحمل ودرجة الحرارة والإنذار للاتجاهات غير العادية.
● افحص البطانات وأطراف التوصيل وموصلات التأريض والوصلات المرئية.
● تحقق من عدم وجود تسربات، أو تآكل، أو طلاء تالف، أو أجهزة مفكوكة، أو مشكلات في الغلاف.
● تأكد من أن مراوح التبريد، والمضخات، والمشعات، وفتحات التهوية، والمرشحات نظيفة وصالحة للتشغيل.
● استمع إلى طنين أو قعقعة أو اهتزاز غير عادي.
● التحقق من أن أجهزة الحماية ومعدات المراقبة تعمل.
● بالنسبة للوحدات المملوءة بالسوائل، قم بإجراء اختبار السوائل المناسب كما هو مطلوب في خطة الصيانة.
● بالنسبة للوحدات من النوع الجاف، قم بالفحص بحثًا عن تراكم الغبار أو انسداد التهوية أو تغير اللون أو تلف العزل.
● الاحتفاظ بسجلات نتائج الاختبار، وإجراءات الصيانة، وتحميل التغييرات، والإصلاحات.
التوثيق مهم لأن مشاكل المحولات غالبا ما تتطور تدريجيا. قد لا تقول ملاحظة واحدة لقراءة درجة الحرارة أو الفحص الكثير، ولكن الاتجاهات مع مرور الوقت يمكن أن تكشف عن التدهور. تساعد السجلات الجيدة أيضًا المهندسين على اتخاذ قرارات أفضل بشأن التحميل أو التجديد أو الاستبدال أو تخطيط المعدات الاحتياطية.
تبدأ العديد من مشكلات المحولات أثناء المواصفات أو التثبيت أو التشغيل المبكر. يمكن أن يؤدي تجنب الأخطاء الشائعة إلى تحسين السلامة والأداء وقيمة دورة الحياة.
انتبه لهذه القضايا:
● اختيار السعة دون دراسة الحمولة: يجب أن تكون سعة اللوحة مطابقة لسلوك التشغيل الحقيقي، وليس مجرد تقدير بسيط.
● تجاهل النمو المستقبلي: إن المحول الذي بالكاد يلبي الطلب الحالي قد يصبح عنق الزجاجة عند إضافة المعدات - وهو خطر يتضخم عندما تستغرق مهلة الاستبدال عدة سنوات.
● التقليل من أهمية البيئة: يمكن أن تؤدي الحرارة والغبار والرطوبة والمواد الكيميائية وتدفق الهواء المقيد إلى تقصير عمر الخدمة.
● التعامل مع الحماية كفكرة لاحقة: يجب تنسيق أجهزة الحماية مع خصائص المحولات ومستويات خطأ النظام.
● خلوص التركيب السيئ: تحتاج المحولات إلى مساحة للتبريد والفحص والعمل الآمن والوصول في حالات الطوارئ.
● تخطي اختبار خط الأساس: تمنح بيانات الاختبار الأولية فرق الصيانة نقطة مرجعية لإجراء المقارنات المستقبلية.
● إهمال تدريب المشغل: يجب أن يعرف الموظفون كيف تبدو عملية التشغيل العادية، وأصواتها، ورائحتها حتى يتمكنوا من اكتشاف علامات الإنذار المبكر.
● الطلب بعد فوات الأوان: في السوق حيث يمكن أن يستغرق وصول الوحدات الكبيرة سنوات، يعد الانتظار حتى بدء البناء لتقديم الطلب أحد أكثر الأخطاء المكلفة التي يمكن أن يرتكبها فريق المشروع.
يمكن الوقاية من هذه الأخطاء من خلال التخطيط الدقيق. عادة ما تأتي أفضل النتائج عندما يتم اتخاذ قرارات المحولات كجزء من تصميم النظام الكهربائي الكامل، والجدول الزمني للشراء، وليس كشراء مستقل في مرحلة متأخرة.
لا يوجد حد عالمي واحد، ولكن من الناحية العملية، يغطي المصطلح عمومًا الوحدات التي تعمل من حوالي 66 كيلو فولت إلى 230 كيلو فولت أو أعلى على الجانب الأساسي، مع قدرات تتراوح من 10 ميجا فولت أمبير تقريبًا لوحدات المحطات الفرعية الأصغر إلى 200 ميجا فولت أمبير أو أكثر للشبكة الكبيرة والمحولات الصناعية. تحت هذا النطاق، يتم تصنيف المعدات عادةً على أنها محولات توزيع الجهد المتوسط أو محولات مثبتة على الوسادة بدلاً من ذلك.
يتضمن البرنامج النموذجي عمليات فحص بصرية وحرارية روتينية شهرية إلى ربع سنوية، واختبار جودة الزيت والغاز المذاب (DGA) كل سنة إلى ثلاث سنوات اعتمادًا على العمر والحرجية، ومجموعة اختبارات كهربائية كاملة - مقاومة العزل، وعامل الطاقة/دلتا تان، ونسبة الدوران، ومقاومة الملفات - كل ثلاث إلى خمس سنوات أو بعد أي حدث عطل كبير. تعتبر DGA ذات قيمة خاصة لأنها يمكن أن تشير إلى انهيار العزل أو ارتفاع درجة الحرارة داخل الخزان قبل وقت طويل من ظهور المشكلة خارجيًا، مما يمنح أصحاب الأصول الوقت للتخطيط للإصلاح أو الاستبدال بدلاً من مواجهة انقطاع التيار الكهربائي غير المخطط له.
يعمل المحول المتصاعد على رفع الجهد، ويتم تركيبه عادةً بالقرب من مصدر التوليد - محطة توليد الطاقة، أو مزرعة الرياح، أو حديقة الطاقة الشمسية - بحيث يمكن للكهرباء أن تنتقل بكفاءة عبر مسافات نقل طويلة. يقوم المحول المتنحي بالعكس، حيث يقلل من جهد النقل العالي إلى مستوى يمكن أن تستخدمه المحطات الفرعية أو المصانع أو المباني فعليًا. تحتاج العديد من المشاريع، بما في ذلك ربط الطاقة المتجددة، إلى كلتا المرحلتين في نقاط مختلفة في النظام.
على الأقل، يجب أن يتوافق تصميم المحول مع IEC 60076، المعيار الدولي الأساسي لمحولات الطاقة، ومع أي متطلبات إقليمية إضافية مثل ANSI/IEEE C57 في أمريكا الشمالية أو معايير BS وNEMA في أي مكان آخر. على جانب الشركة المصنعة، تعد شهادات الجودة والإدارة البيئية ISO 9001 وISO 14001، إلى جانب شهادات المنتج مثل CE أو UL أو TUV أو ASTA، وعملية اختبار قبول المصنع الموثقة، مؤشرات معقولة على أن المورد يمكنه تقديم جودة متسقة يمكن التحقق منها في مشروع متعدد السنوات.
محول الجهد العالي ليس مكونًا يمكن التخلص منه. إنها بنية تحتية كهربائية طويلة المدى تؤثر على كفاءة الطاقة ووقت التشغيل والسلامة وخيارات التوسع. سواء كان يخدم محطة فرعية أو مشروع طاقة متجددة أو مصنعًا صناعيًا أو مركز بيانات الذكاء الاصطناعي أو منشأة اختبار، فإن قيمته تعتمد على مطابقة التصميم مع التطبيق والعناية به طوال فترة خدمته.
إن فهم أنواع المحولات الكهربائية الرئيسية، ومتطلبات معدات الجهد العالي، وواقع تطبيقات المحولات الصناعية، وضغوط العرض التي تعيد تشكيل السوق الآن يساعد الفرق على اتخاذ قرارات أفضل. إن المحول المناسب، الذي يتم طلبه مبكرًا من الشركة المصنعة التي تتمتع بسجل حافل يمكن التحقق منه، ويتم صيانته جيدًا، يدعم تدفق الطاقة بكفاءة، وتشغيل أكثر أمانًا، وأداء يمكن الاعتماد عليه في الأنظمة التي تكون فيها الموثوقية الكهربائية أمرًا ضروريًا.
