تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-08-31 المنشأ:محرر الموقع
تعد المحولات التصاعدية والتخفيضية بمثابة العمود الفقري لكل نظام طاقة - حيث تعمل بهدوء على تعزيز الجهد الكهربائي للنقل لمسافات طويلة أو خفضه إلى مستويات آمنة للمنازل والمصانع ومراكز البيانات. ولكن حتى المحول الجيد البناء يمكن أن يفشل قبل الأوان، أو يسخن أكثر من اللازم، أو يخلق مخاطر على السلامة عند إساءة استخدامه، أو تثبيته بشكل خاطئ، أو سوء صيانته.

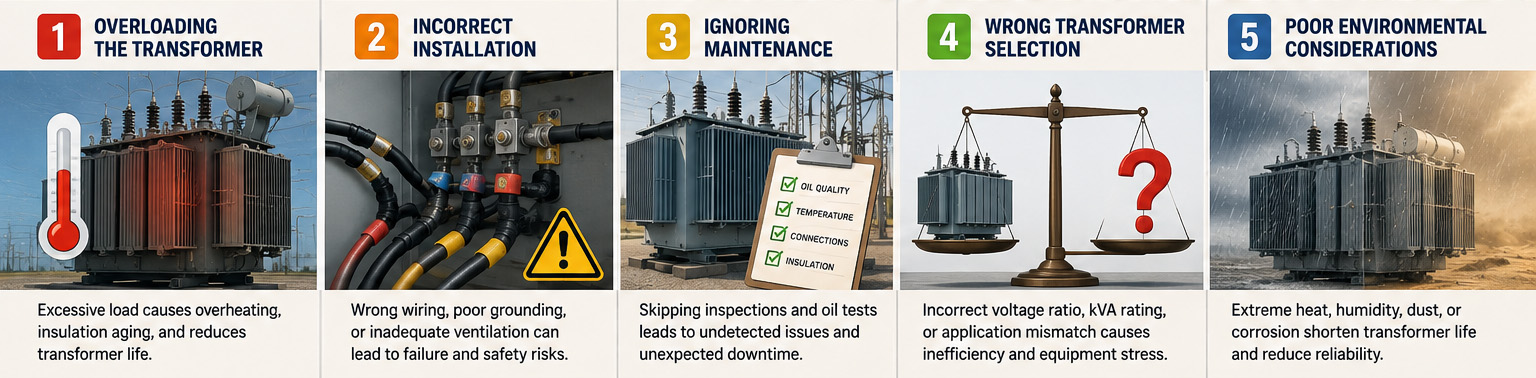

يتناول هذا الدليل الأخطاء الخمسة الأكثر شيوعًا التي يرتكبها المهندسون والمقاولون ومديرو المنشآت عند استخدام المحولات التصاعدية/التخفيضية، وكيفية تجنب كل منها - مع الإشارة إلى معايير IEC 60076 وANSI/IEEE C57 التي تحكم تصميم المحولات واختبارها.
كلاهما عبارة عن جهازين لتحويل الجهد يعتمدان على الحث الكهرومغناطيسي، لكنهما يؤديان أدوارًا معاكسة:
محول الرفع : يزيد الجهد من الملف الأولي إلى الملف الثانوي (عدد اللفات الثانوية أكثر من الملف الأولي). يُستخدم في محطات توليد الطاقة لرفع الجهد الكهربي - على سبيل المثال، من 11 كيلو فولت إلى 220 كيلو فولت - من أجل نقل فعال لمسافات طويلة مع الحد الأدنى من فقدان الخط.
محول خفض الجهد : يقلل الجهد من الملف الابتدائي إلى الملف الثانوي (عدد لفات ثانوية أقل من الملف الأساسي). يستخدم في المحطات الفرعية وبالقرب من المستخدمين النهائيين لخفض جهد النقل إلى مستوى آمن وقابل للاستخدام، مثل 400 فولت أو 230 فولت.
تخضع العلاقة لصيغة نسبة الدوران: Vs / Vp = Ns / Np
حيث أن Vp/Vs عبارة عن جهد أولي/ثانوي وNp/Ns عبارة عن لفات أولية/ثانوية. الخطأ في هذه النسبة - واختيار المحولات المبني عليها - هو المكان الذي تبدأ فيه معظم الأخطاء أدناه.
إذا كنت تحدد معدات لمشروع جديد، فقد تم تصميم واختبار خطوط إنتاج محولات التوزيع والمحولات من النوع الجاف من Pearl Electric وفقًا لمعايير IEC/ANSI، مما يساعد على التخلص من العديد من هذه الأخطاء في مرحلة التصميم.
التحميل الزائد هو السبب الوحيد الأكثر شيوعًا لفشل المحولات المبكر. يتمتع كل محول بقدرة مقدرة بـ kVA/MVA بناءً على تصميم التبريد الخاص به (ONAN، ONAF، OFAF، وما إلى ذلك)؛ يؤدي دفع الحمل إلى ما هو أبعد من هذا التصنيف إلى تسريع شيخوخة العزل ويمكن أن يؤدي إلى الهروب الحراري.
الحرارة الزائدة : درجة حرارة الزيت العلوي أو درجة حرارة الملف أعلى باستمرار من الحدود المقدرة (وفقًا للمعيار IEC 60076-2، عادةً فئة ارتفاع تبلغ 55 درجة مئوية/65 درجة مئوية).
الضوضاء غير الطبيعية : طنين أو طنين أعلى من المعتاد، وغالبًا ما يكون ذلك بسبب تشبع القلب أو اللفات السائبة تحت الضغط.
التعثر المتكرر : يتم تنشيط مرحلات الحماية أو الصمامات بشكل متكرر تحت الحمل.
حجم المحول مع وجود مساحة رأسية لنمو الحمل في المستقبل (عادة هامش 20-25٪)، وليس فقط الطلب في الوقت الحاضر.
قم بتثبيت نظام مراقبة الحمل أو نظام مراقبة المحولات لتتبع اتجاهات التحميل في الوقت الفعلي.
جدولة عمليات تدقيق الحمل الدورية، خاصة بعد إضافة معدات جديدة أو شواحن المركبات الكهربائية أو توسيع المرافق.
بالنسبة للأحمال التي تتقلب بشكل كبير - مثل محطات شحن المركبات الكهربائية أو مواقع الطاقة المتجددة - فمن المفيد مراجعة إرشادات شركة Pearl Electric بشأن اختيار المحولات للبنية التحتية للطاقة ذات المهام الحرجة وعالية التقلب ، والتي تغطي التكرار وتخطيط سعة التحميل بمزيد من التفصيل.
يمكن أن يفشل المحول ذو الحجم الصحيح ولكن تم تثبيته بشكل سيء بنفس سرعة المحول الأصغر حجمًا. غالبًا ما تمر أخطاء التثبيت دون أن يلاحظها أحد حتى يحدث الخطأ الأول.
توصيلات أسلاك فضفاضة أو غير صحيحة - مما يؤدي إلى حدوث انحناء كهربائي ونقاط ساخنة وعدم توازن الجهد.
التأريض الضعيف أو المفقود — يشكل خطرًا كبيرًا على السلامة ويؤثر أيضًا على تنسيق مرحل الحماية.
التهوية أو الخلوص غير الكافي - يقيد التبريد الطبيعي أو القسري، مما يؤدي إلى رفع درجة حرارة التشغيل.
مجموعة ناقلات أو تسلسل طور خاطئ - وهو أمر بالغ الأهمية عند موازنة المحولات أو الاتصال بالبنية التحتية للشبكة الحالية.
يجب أن يتم إجراء التثبيت دائمًا بواسطة محترفين كهربائيين مؤهلين باتباع مخطط التوصيل الخاص بالشركة المصنعة والأكواد الكهربائية المحلية (على سبيل المثال، NEC، IEC 60364).
تحقق من مقاومة التأريض باستخدام جهاز اختبار الأرض المناسب قبل التنشيط.
حافظ على الموافقات المحددة من قبل الشركة المصنعة لتدفق الهواء، خاصة للوحدات المغمورة بالزيت المزودة بمجموعات الرادياتير.
تم تصميم المحولات لتعمل لعقود من الزمن - محولات الطاقة المغمورة بالزيت من شركة Pearl Electric، على سبيل المثال، مصممة لتدوم أكثر من 30 عامًا من عمر الخدمة - ولكن فقط مع برنامج صيانة ثابت. يعد تخطي الصيانة أحد أسرع الطرق لتقصير هذا العمر الافتراضي.
اختبار الزيت العازل : قوة العزل الكهربائي، ومحتوى الرطوبة، وتحليل الغاز المذاب (DGA) سنويًا على الأقل للوحدات المغمورة بالزيت - يمكن لـ DGA اكتشاف العيوب النامية (القوس الكهربائي، الحرارة الزائدة، التفريغ الجزئي) قبل أشهر من الفشل.
اختبار مقاومة العزل (megger) : يؤكد أن العزل المتعرج لم يتحلل بسبب دخول الرطوبة أو الشيخوخة الحرارية.
فحص تسرب الزيت والحشية : حتى التسربات الصغيرة تقلل من كفاءة التبريد وتعرض العزل للرطوبة.
تنظيف الفتحات والمشعات ومراوح التبريد : يؤدي تراكم الغبار والحطام إلى تقليل تبديد الحرارة.
فحص مبدل الصنبور : بالنسبة للوحدات التي تحتوي على مبدلات صنبور عند التحميل (OLTC)، يجب فحص تآكل التلامس وحالة حجرة الزيت وفقًا لفترة الصيانة الخاصة بالشركة المصنعة.
عواقب الإهمال: انخفاض قوة العزل الكهربائي، وتقادم العزل المتسارع، وانقطاع التيار الكهربائي غير المخطط له، وفي أسوأ الحالات - الفشل الكارثي الذي يتطلب استبدال المحول بالكامل بدلاً من الإصلاح منخفض التكلفة. كما نشرت شركة بيرل إلكتريك أيضًا إرشادات مفصلة حول معالجة تقادم الزيت العازل في المحولات تحت أحمال الطاقة المتجددة المتقلبة ، وهو مرجع مفيد لمواقع طاقة الرياح والطاقة الشمسية على وجه التحديد.
ليست كل المحولات قابلة للتبديل — حتى ضمن فئة "الخطوة لأعلى/الخطوة للأسفل". الاختيار على أساس السعر أو التوفر فقط، دون مطابقة التطبيق، هو خطأ متكرر ومكلف.
يكتب | الدور الأساسي | حالة الاستخدام النموذجية |
|---|---|---|
محول خطوة المتابعة | يزيد الجهد | محطات توليد الطاقة، ربط شبكة الطاقة المتجددة |
محول تنحي | يقلل الجهد | المحطات الفرعية، توزيع المستخدم النهائي |
محول العزلة | نفس الجهد، اللفات معزولة كهربائيا | المعدات الحساسة والسلامة الطبية/المختبرية |
محول من النوع الجاف | تبريد الهواء/الراتنج، بدون زيت | الأماكن الداخلية ومراكز البيانات والمواقع الحساسة للحرائق |
محول محول الزيت | مبرد بالزيت ومعزول | محطات فرعية خارجية ذات قدرة عالية |
السعة التحميلية (kVA/MVA) والنمو المتوقع
بيئة التثبيت الداخلية مقابل البيئة الخارجية
متطلبات قانون مكافحة الحرائق والسلامة (النوع الجاف غالبًا ما يكون إلزاميًا في الداخل)
فئة الكفاءة ومتطلبات عدم التحميل/فقدان التحميل (ذات الصلة بحسابات تكلفة الطاقة، وفي بعض الأسواق، امتثال وزارة الطاقة/التصميم البيئي)
تم تصميم من Pearl Electric محولات الجهد العالي وخطوط المحولات من النوع الجاف لبيئات مختلفة على وجه التحديد لأن 'مقاس واحد يناسب الجميع' لا ينطبق في اختيار المحولات.
من المفاهيم الخاطئة الشائعة بشكل مدهش أن المحولات يمكنها تحويل التيار المتردد إلى تيار مستمر، أو 'إنشاء' الطاقة. في الواقع، يقوم المحول بتغيير مستوى جهد مصدر التيار المتردد الموجود فقط - فهو لا يغير التردد، ولا يمكنه التحويل بين التيار المتردد والتيار المستمر.
يخلق تيار التيار المتردد في الملف الأولي مجالًا مغناطيسيًا متناوبًا في القلب.
هذا المجال المغناطيسي يستحث الجهد في الملف الثانوي.
تحدد نسبة الدوران (Ns/Np) ما إذا كان الجهد الثانوي أعلى (خطوة لأعلى) أو أقل (خطوة لأسفل) من الجهد الأساسي.
❌ "المحولات تقوم بتحويل التيار المتردد إلى تيار مستمر." — خطأ؛ الذي يتطلب مقومًا وليس محولًا.
❌ "جميع المحولات تعمل بنفس الطريقة بغض النظر عن نوعها" — خطأ؛ تؤثر المواد الأساسية وفئة العزل وطريقة التبريد على الأداء وملاءمة التطبيق.
❌ "المحول الأكبر دائمًا أكثر أمانًا" — خطأ؛ إن الحجم الكبير يهدر الطاقة بسبب خسائر عدم التحميل ويزيد من التكاليف الأولية/البصمة دون داع.
لا – هذا غير مستحسن. يؤدي تشغيل المحول بالقرب من الحمل الكامل لفترات طويلة إلى تسريع تقادم العزل وتقليل هامش الأمان. تحقق معظم المحولات ذروة الكفاءة في نطاق الحمل 50%-75%، حيث تتم موازنة خسائر عدم التحميل (خسائر النواة/الحديد) وخسائر الحمل (خسائر النحاس). عند تحديد حجم المحول، من الأفضل حجز مساحة رأسية بنسبة 20% إلى 25% لنمو الحمل في المستقبل بدلاً من اختيار وحدة تعتمد فقط على الطلب الحالي للحمل الكامل.
من حيث المبدأ، المحول هو جهاز ثنائي الاتجاه - توصيل المصدر إلى ما كان في الأصل ملف الجهد المنخفض يمكن أن يعكس وظيفته نظريًا (على سبيل المثال، استخدام محول تصاعدي في الاتجاه المعاكس كوحدة تنحي). ومع ذلك، من الناحية العملية، يجب التحقق من عدة عوامل قبل القيام بذلك: تيار المغنطة (الإثارة)، وهامش تشبع القلب، وفئة العزل، وما إذا كان مغير الصنبور مصممًا للعمل في الاتجاه المعاكس. وبدون التأكد من ذلك، يمكن أن يؤدي التشغيل العكسي إلى تدفق مفرط/تيار مغناطيسي أو عدم كفاية هامش العزل. يوصى عمومًا باستخدام محول مصمم خصيصًا وتم اختباره في المصنع لاتجاه الجهد المقصود، بدلاً من مجرد توصيل وحدة موجودة بشكل عكسي.
الاعتبارات الرئيسية هي بيئة التثبيت ومتطلبات السلامة من الحرائق. تتطلب المواقع الداخلية أو المساحات المشغولة أو المواقع ذات المتطلبات الصارمة لتصنيف الحرائق - مثل مراكز البيانات والمباني التجارية والمستشفيات - محولات من النوع الجاف ، نظرًا لأنها خالية من الزيت، وتوفر أداء أفضل ضد الحرائق، وتتطلب صيانة أبسط. تستخدم التركيبات الخارجية أو التطبيقات ذات السعة العالية أو مشاريع المحطات الفرعية والشبكات الحساسة للتكلفة بشكل أكثر شيوعًا المحولات المغمورة بالزيت، والتي توفر تبديدًا فائقًا للحرارة ومناسبة تمامًا للتشغيل المستمر ذو السعة الكبيرة. يجب أن يأخذ الاختيار النهائي أيضًا في الاعتبار رموز الحرائق المحلية وملف تعريف التحميل المحدد للتطبيق.
كقاعدة عامة، يجب اختبار الزيت العازل مرة واحدة على الأقل سنويًا، بما في ذلك قوة العزل الكهربائي ومحتوى الرطوبة وتحليل الغاز المذاب (DGA). بالنسبة للمحولات المعرضة لتقلبات كبيرة في الأحمال (مثل الرياح أو الطاقة الشمسية أو تطبيقات تخزين الطاقة) أو التي تعمل في بيئات قاسية (الحرارة العالية أو الرطوبة العالية أو الغبار)، فمن المستحسن تقصير فترة الاختبار إلى مرة واحدة كل 6 أشهر، وإقران الاختبار الدوري مع نظام مراقبة عبر الإنترنت يتتبع اتجاهات حالة الزيت في الوقت الحقيقي - مما يسمح باكتشاف الأخطاء الأولية ومعالجتها قبل أن تتطور إلى فشل.
إن تجنب هذه الأخطاء الخمسة - التحميل الزائد، والتركيب السيئ، وإهمال الصيانة، ونوع المحول غير المتطابق، وسوء فهم كيفية عمل تحويل الجهد - يعود إلى ثلاث عادات: الحجم الصحيح، والتركيب الاحترافي، والصيانة المنضبطة.
قم بمطابقة تصنيف kVA / MVA الخاص بالمحول واكتبه مع حملك الفعلي والمتوقع.
قم بإجراء التثبيت والتحقق منه بواسطة متخصصين كهربائيين مؤهلين.
قم ببناء جدول صيانة متكرر حول اختبار الزيت وفحوصات العزل والفحص البصري.
إذا كنت تقوم بتقييم خيارات المحولات لمشروع جديد أو استبدال وحدة قديمة، فيمكن للفريق الهندسي لشركة Pearl Electric مساعدتك في تحديد المواصفات الصحيحة - استكشف مجموعة منتجاتنا أو تواصل مع فريق الدعم لدينا للحصول على توصية مخصصة.
