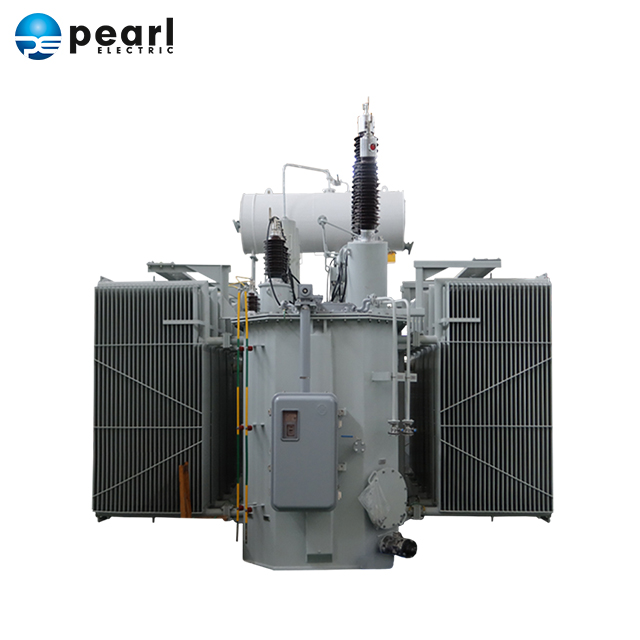

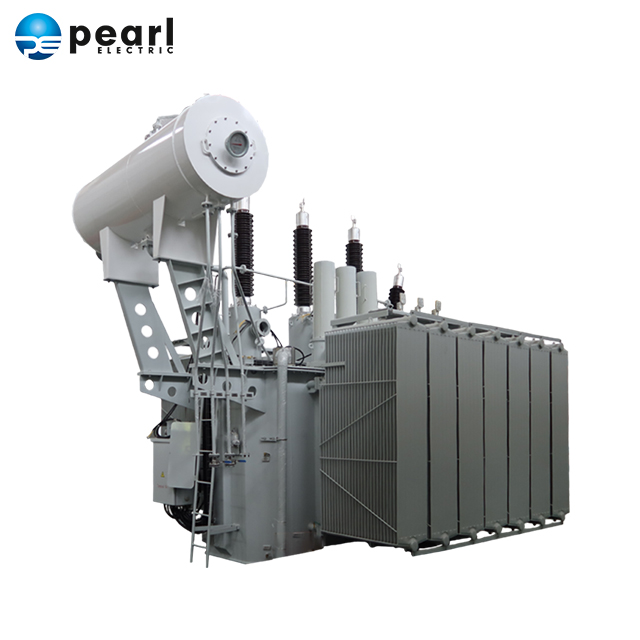

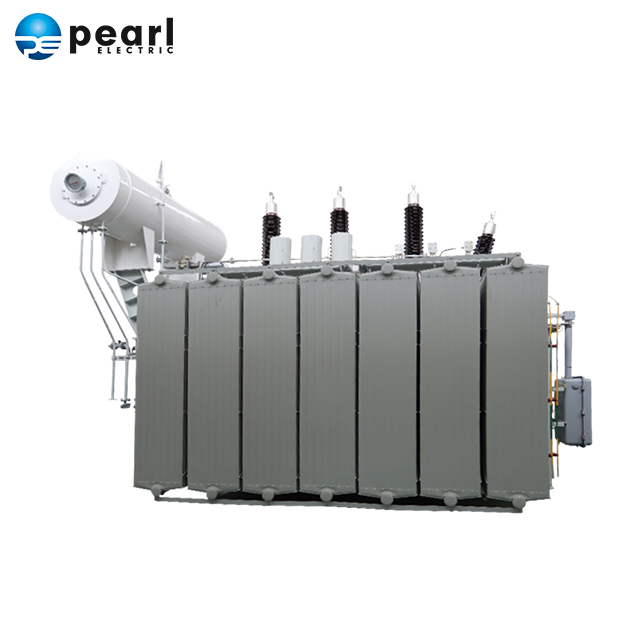

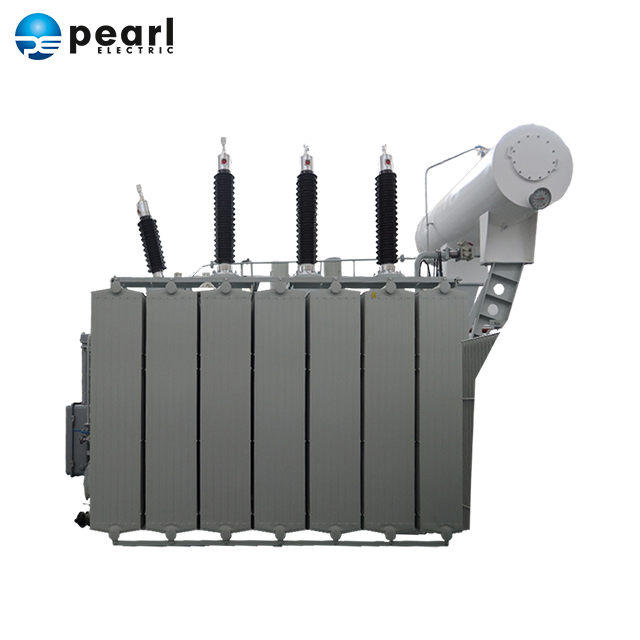

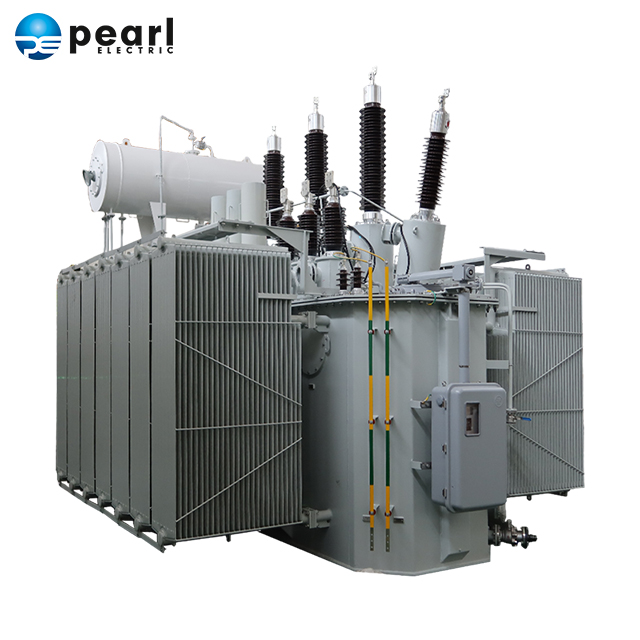

مميزات محولات الطاقة
• انخفاض التفريغ الجزئي 、التفريغ الجزئي دائما أقل من 100pC.
• ضجيج منخفض للمحولات يصل إلى 63 ميجا فولت أمبير أقل من 60 ديسيبل.
• خسارة منخفضة: 、تم تقليل نسبة الخسارة في حالة عدم التحميل بنسبة 20 بالمائة مقارنةً بـ GB/T6541؛
• قدرة عالية على مقاومة ماس كهربائى.
تكنولوجيا التصنيع
• قلب المحول
يتم استخدام صفائح فولاذ السيليكون المدرفلة على البارد ذات الجودة العالية والموجهة للحبوب في الألواح الأساسية. يتم تصنيع الألواح الأساسية بدون ثقوب لتقليل فقدان عدم التحميل وخطر قصر الترباس الأساسي. 。يتم قطع الألواح بواسطة خط قطع تلقائي ,لضمان أن تكون النتوءات أقل بكثير من 0.02 مم. يتم تقليل فقدان عدم التحميل للمحول بكفاءة.
يتم استخدام المساندة لتشديد القلب واللف الداخلي. يتم توتر نير الحديد بواسطة حبل من الألياف الزجاجية من راتنجات الإيبوكسي. بالإضافة إلى ذلك، هناك ثلاثة مثبتات بين النير الحديدي والخزان، وبالتالي فإن الجسم والخزان يكونان محكمين للغاية بحيث لا يمكن فصلهما أثناء النقل.
• لفات المحولات
بشكل عام، يكون الملف ذو الجهد العالي عبارة عن ملف متداخل الأوراق ومستمر لتحسين الأداء تحت الجهد النبضي والحصول على جهد توزيع موحد. يتم تقريب فواصل لوحة الضغط عند الحواف لتحسين موثوقية العزل. سيكون الزيت المتدفق داخل الملف قادرًا على خفض ارتفاع درجة حرارة الملف ودرجة حرارة النقطة الساخنة وبالتالي ضمان عمر خدمة عازل طويل.
يتم تزويد كل من الملفين HV وMV عمومًا بملفات منفصلة لتنظيم الجهد، وبالتالي فإن دورات الأمبير لجميع اللفات تكون متوازنة تمامًا. يمكن لهذه أن تقضي بشكل فعال على قوة الديناميكا الكهربائية المحورية أثناء ماس كهربائى خارجي وتحسين الاستقرار الديناميكي تحت ماس كهربائى خارجي.
• خزان النفط
يتم استخدام الخزان من نوع الجرة الجرسية بشكل شائع، حيث يتم تصنيع جدار الخزان في شكل مموج بواسطة مكبس الرفع، مما يقلل من أعمال اللحام وسيتم تحسين القوة الميكانيكية بشكل كبير. يتم توفير حشية صناعية مطاطية مزدوجة مقاومة للزيت بين حواف الخزان العلوي والسفلي. عادةً ما يتم تثبيت جهاز تحديد الموضع على حافة الخزان السفلي.
• معدات التبريد وملحقات المحولات
تتضمن طريقة تبريد المحولات بشكل عام الدوران الطبيعي للزيت (ONAN) والتدوير القسري للهواء ( ONAF). تم تصميم المحولات لتعمل عند حمولة كاملة عندما تكون المراوح قيد التشغيل، وبحمولة كاملة بنسبة 70٪ عند إيقاف تشغيل المراوح. يتم استخدام مشعات من النوع ذو الزعانف اللوحية للتبريد ويمكن الحصول على حجم أكثر إحكاما للمحولات المجهزة بمثل هذه المشعات. تهب المراوح بشكل عام أفقيًا بسرعة منخفضة وضوضاء منخفضة. 。يتم التحكم في تشغيل المراوح عن طريق درجة حرارة الزيت ويتم تثبيت خزانة التحكم على خزان المحولات.
المحافظون هم من نوع كيس الحجاب الحاجز. الكيس مصنوع من مادة مركبة محكمة الغلق , تفصل الهواء داخل الكيس عن الزيت خارجه. لمزيد من الموثوقية، يتم تنفس غرفة الهواء الخاصة بكيس الحجاب الحاجز من خلال جهاز تنفس هلام السيليكا.
ورقة البيانات الفنية لمحولي طاقة متعرجين
نموذج | الجهد المقنن (كيلو فولت) | المملكة المتحدة ( ٪) | P0 [ث] | PK [W] | ||
HV | إم في | LV | ||||
إس Z-6300/110 | 110± 8س 1.25% 121± 8س 1.25% | 38.5± 2س 2.5% 35± 2س 2.5% | 6.3 6.6 10.5 11 | 10.5 | 8000 | 34000 |
إس Z-8000/110 | 9600 | 43000 | ||||
إس زي-10000/110 | 11400 | 50000 | ||||
إس Z-12500/110 | 13400 | 60000 | ||||
إس زي-16000/110 | 16200 | 73000 | ||||
إس زي-20000/110 | 19200 | 88000 | ||||
سسز-25000/110 | 22700 | 105000 | ||||
إس Z-31500/110 | 27000 | 126000 | ||||
SZ-40000/110 | 32300 | 148000 | ||||
إس Z-50000/110 | 38200 | 184000 | ||||
SZ-63000/110 | 45400 | 222000 | ||||

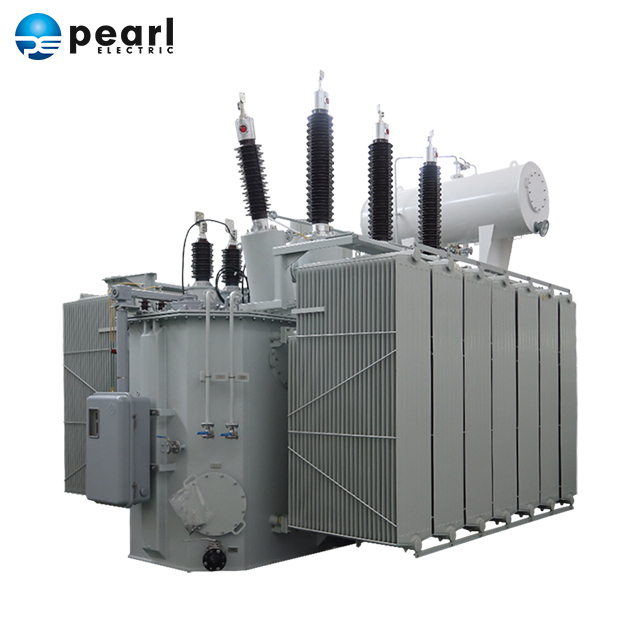

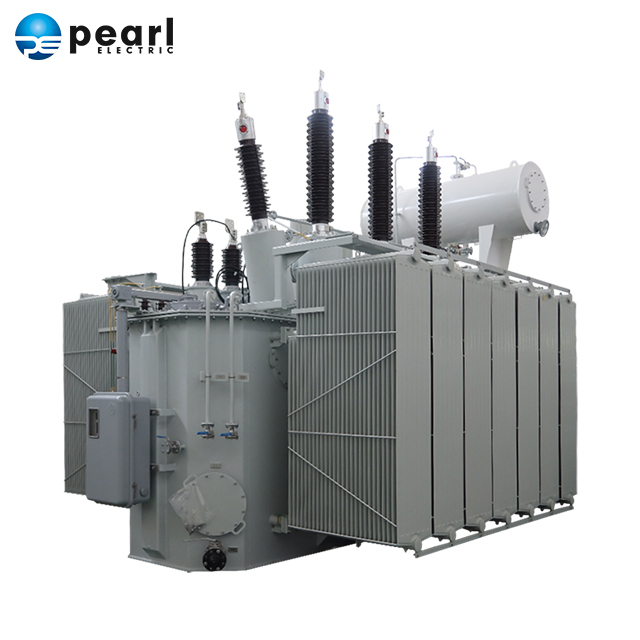

رسم مخطط تفصيلي لاثنين من محولات الطاقة المتعرجة

1- الحافظ
2-البطانة ذات الجهد العالي
3-جلبة محايدة ذات الجهد العالي
4-هيئة المحولات
5-المشعاع
6-مغير الصنبور عند التحميل
7-جلبة LV
