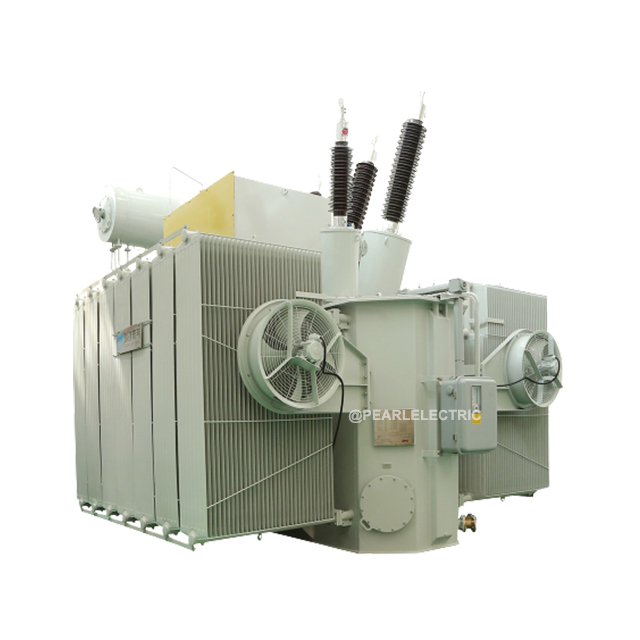

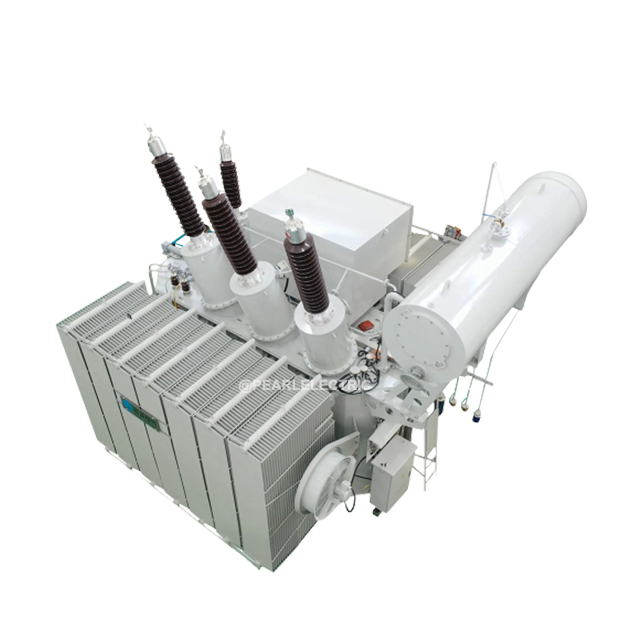

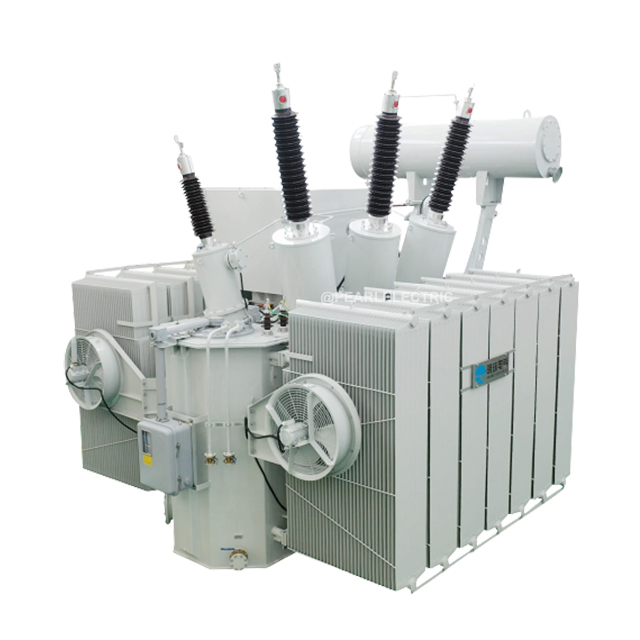

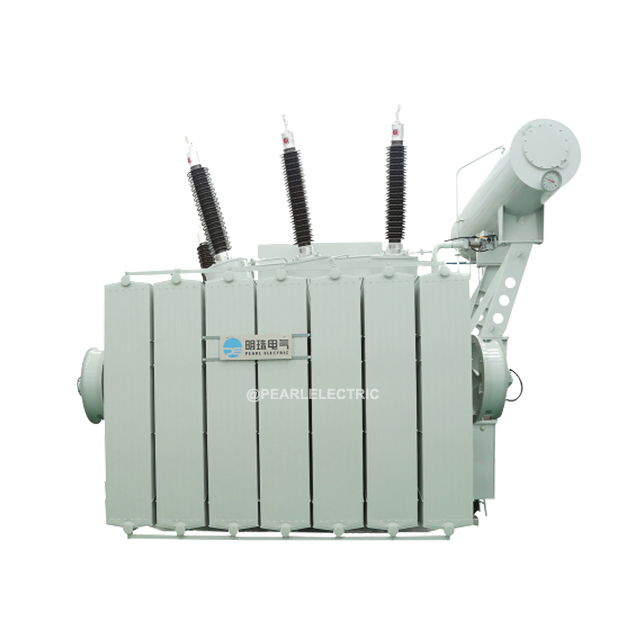

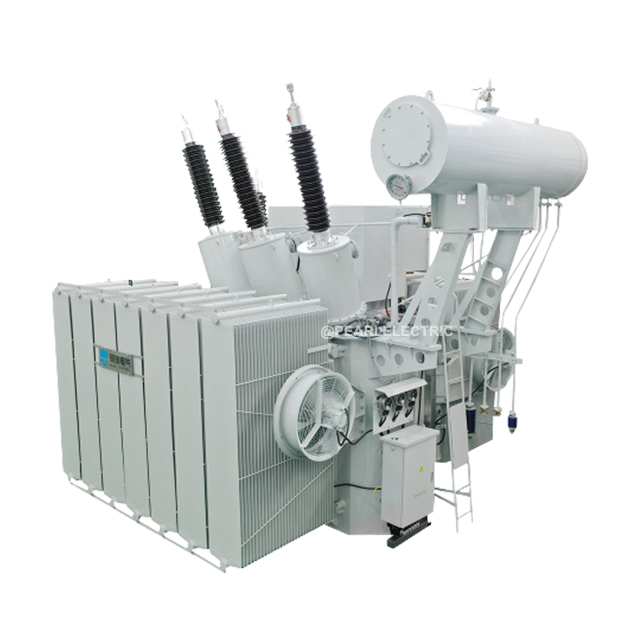

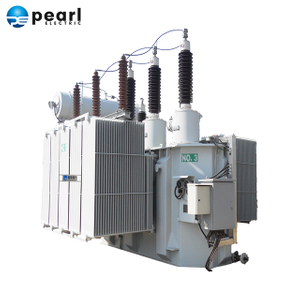

مع استمرار توسع تكامل الطاقة المتجددة، تتطلب أنظمة الشبكة مرونة أكبر للتعامل مع إنتاج الطاقة المتقلب وظروف الحمل الديناميكية. تم تصميم محول الطاقة التصاعدي المغمور بالزيت بقدرة 40 ميجا فولت أمبير 132 كيلو فولت/11 كيلو فولت من شركة Pearl Electric خصيصًا لمحطات الطاقة الشمسية الكهروضوئية ومزارع الرياح على نطاق المرافق، مما يؤدي إلى زيادة الطاقة المولدة بكفاءة من أجل اتصال موثوق بالشبكة. يتميز بنواة منخفضة الفقد، وتصميم متعرج محسّن، وأداء تبريد قوي، وقدرة قوية على تحمل الدائرة القصيرة، مما يضمن كفاءة عالية، واستقرار الشبكة، وموثوقية تشغيلية طويلة المدى. يعمل هذا المحول كحلقة وصل حاسمة بين توليد الطاقة المتجددة وشبكة النقل وضمانة للتوصيل الآمن للطاقة، ويوفر حلاً يمكن الاعتماد عليه للبنية التحتية الحديثة للطاقة المتجددة.
المعلمة | قيمة |
نطاق الجهد | 132 كيلو فولت/11 كيلو فولت، التخصيص |
سعة | 40000 كيلو فولت أمبير (40 ميجا فولت أمبير)، التخصيص |
الجهد المقاومة | 11% |
تكرار | 50 هرتز/60 هرتز |
مراحل | ثلاث مراحل |
مجموعة ناقلات | ynd11 |
تبريد | أونان/أوناف |
فئة العزل | فئة A. |
ارتفاع درجة الحرارة | 60/65k |
مادة العزل | زيت المعادن/زيت FR3 |
مادة متعرج | نحاس |
المعايير | IEC60076 أو المعيار المحلي |
مُحسّن للأحمال المتغيرة: تم تصميمه باستخدام صفائح فولاذية من السيليكون عالية النفاذية ومنخفضة الفقد وموجهة للحبوب (CRGO) (تصميم مشترك متدرج)، مما يقلل من خسائر عدم التحميل ومستوى الضوضاء التشغيلية (<65 ديسيبل).
نظام تبريد قوي: مجهز بأوضاع التبريد المتقدمة ONAN (Oil Natural Air Natural) وONAF (Oil Natural Air Force) للتعامل مع درجات الحرارة المحيطة القصوى في مناطق الطاقة الشمسية/الرياح النائية.
سلامة عزل عالية: تستخدم مواد عزل متميزة (مثل ورق DuPont® Nomex®) مع مستوى عزل أساسي (BIL) يبلغ LI 650 كيلو فولت / تيار متردد 275 كيلو فولت على الجانب عالي الجهد، مما يضمن استقرار العزل الكهربائي على المدى الطويل.
تكامل الشبكة الذكية: متوافق تمامًا مع بروتوكول الاتصالات IEC 61850 . يدعم أجهزة الاستشعار الذكية الاختيارية لتحليل الغاز المذاب عبر الإنترنت (DGA)، وتتبع درجة حرارة ملفات الألياف الضوئية، ومراقبة التفريغ الجزئي (PD).
حماية شديدة للبيئة: مغطى بمعيار طلاء مضاد للتآكل C5-M (بحري/صناعي عالي جدًا) وفقًا لمعيار ISO 12944، مما يمنع الصدأ الناتج عن رذاذ الملح والعواصف الرملية والأشعة فوق البنفسجية العالية.
عائد استثمار استثنائي عبر تصميم منخفض الخسارة: لا تولد مزارع الطاقة الشمسية وطاقة الرياح الكهرباء على مدار الساعة طوال أيام الأسبوع. يتميز المحول الخاص بنا بخسارة منخفضة للغاية في حالة عدم التحميل، مما يقلل بشكل كبير من تكلفة ''امتصاص الطاقة العكسية'' من الشبكة خلال ساعات عدم التوليد (على سبيل المثال، في الليل للطاقة الشمسية)، مما يعزز إجمالي عائد الاستثمار للمشروع.
مقاومة توافقية فائقة ودائرة قصر: تقدم المحولات المتجددة تيارات متناغمة تعمل على عزل العزل. يستخدم المحول الخاص بنا ملفات نحاسية ذات قوة ميكانيكية عالية تحت الضغط الهيدروليكي المسبق، مما يمنع التشوه الديناميكي الناتج عن دوائر القصر الشديدة في الشبكة أو الرنين التوافقي.
خيار سائل الإستر الصديق للبيئة: بالنسبة للأنظمة البيئية الحساسة، نقدم سوائل إستر اصطناعية أو طبيعية قابلة للتحلل. وهذا يقلل من المسؤولية البيئية في حالة حدوث تسربات ويرفع تصنيف السلامة من الحرائق بالقرب من أصول طاقة الرياح/الطاقة الشمسية عالية القيمة.
عمر خدمة ممتد: من خلال منع الشيخوخة الحرارية واختبار قبول المصنع (FAT) الصارم، بما في ذلك اختبارات نبضات البرق ذات التسلسل الكامل، نضمن انخفاض تكاليف الصيانة والتشغيل الخالي من المتاعب على مدار دورة حياة مدتها ثلاثة عقود.

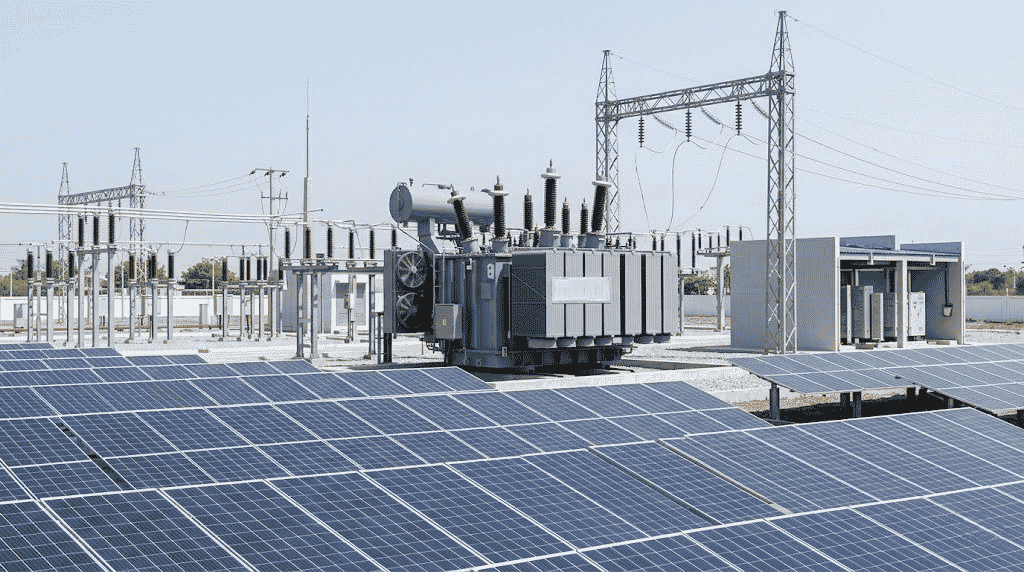

مراكز الطاقة الشمسية الكهروضوئية على نطاق المرافق: تعمل كوحدة تصعيد رئيسية لجمع الكهرباء ذات الجهد المتوسط بقدرة 11 كيلو فولت من محطات عاكسة للطاقة الشمسية المتعددة ورفعها إلى 132 كيلو فولت للنقل الإقليمي لمسافات طويلة.
التوصيل البيني لطاقة الرياح البرية/البحرية: مصمم خصيصًا لتحمل الزيادات المفاجئة في طاقة الرياح/الانحدار المتأصلة في مجموعات توربينات الرياح، مما يحافظ على استقرار الجهد الطرفي.
تكامل أنظمة تخزين طاقة البطارية (BESS): تم تحسينه بشكل مثالي لمتطلبات تدفق الطاقة ثنائية الاتجاه أثناء دورات الشحن والتفريغ المكثفة في مرافق التخزين على نطاق الشبكة متعددة الميجاواط.
Q1: هل يتوافق محول 40MVA هذا مع معايير الامتثال للشبكة الدولية؟
ج: نعم. تم تصميم وتصنيع واختبار محولات 40MVA 132kV الخاصة بنا بالكامل وفقًا لمعايير IEC 60076 (أوروبا/الدولية) و IEEE C57.12.00 (الأمريكتين). نحن نقدم تقارير اختبار شاملة من مختبرات خارجية معتمدة.
س2: كيف يمكنك الاختيار بين OLTC (مغير الحنفية عند التحميل) وNLTC (مغير الحنفية بدون تحميل) للمزارع المتجددة؟
ج: بالنسبة لمزارع الطاقة الشمسية وطاقة الرياح، نوصي بشدة بـ OLTC (±8X1.25% أو ±10X1.25%) . نظرًا لأن مخرجات الطاقة المتجددة تتقلب بعنف، فإن OLTC يسمح للمحول بضبط نسبة الجهد تلقائيًا تحت الحمل، مما يحافظ على استقرار جهد توصيل الشبكة دون تعطيل توليد الطاقة.
س3: هل يمكن لهذا المحول أن يعمل بشكل موثوق في البيئات الصحراوية ذات درجات الحرارة المحيطة العالية؟
ج: بالتأكيد. بالنسبة للتطبيقات الكهروضوئية الصحراوية، نقوم بتعزيز تصميم التبريد إلى ONAF مع حد ارتفاع درجة حرارة الزيت العلوي. تم تجهيز الخزان أيضًا بصناديق طرفية IP55/IP65 لمنع دخول الرمال والغبار.
Q4: ما هي المهلة القياسية وطريقة الشحن لمحول 40MVA 132kV؟
ج: إن مهلة الإنتاج والاختبار النموذجية هي من 16 إلى 20 أسبوعًا من الموافقة على الرسم. نظرًا لحجمه ووزنه، يتم شحن الجسم الرئيسي للمحول بدون زيت (مملوء بالنيتروجين الجاف) عبر سفن حمولة ثقيلة أو حاويات ذات أرفف مسطحة متخصصة، مع شحن المشعات والزيت بشكل منفصل.
