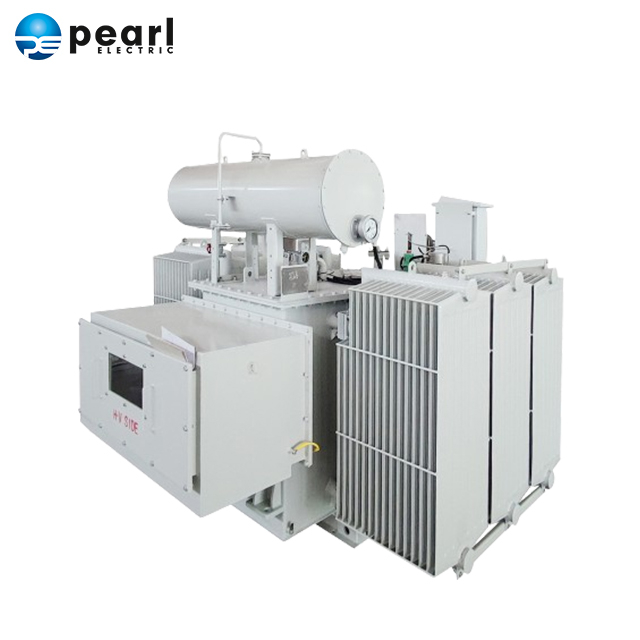

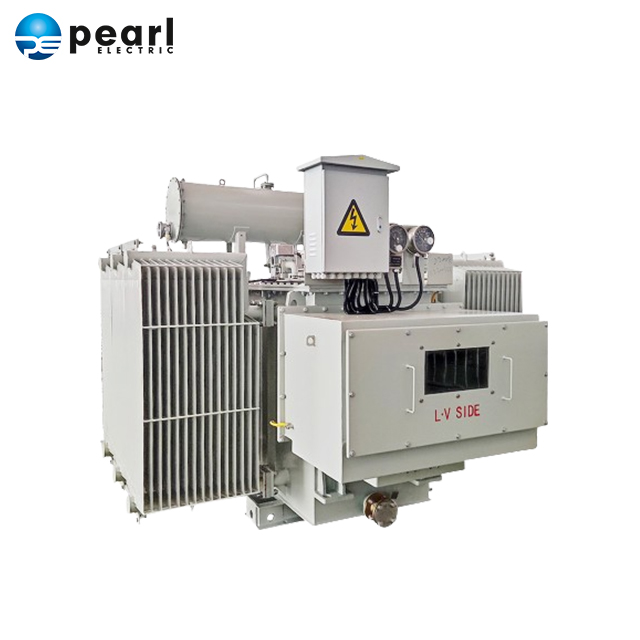

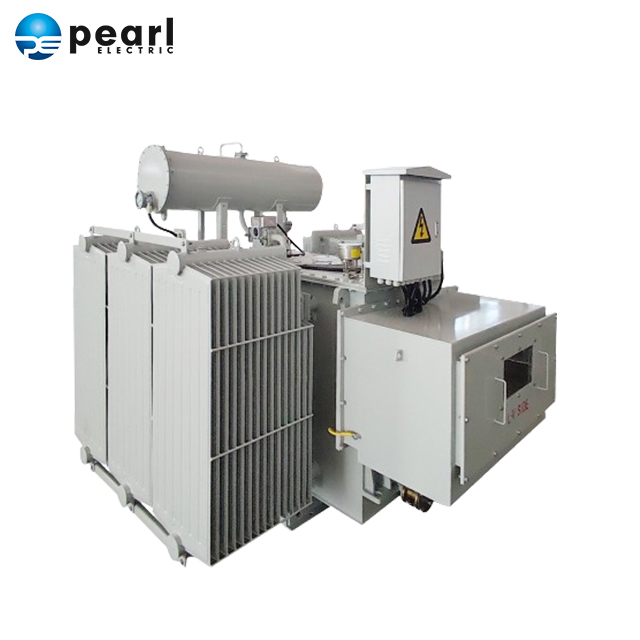

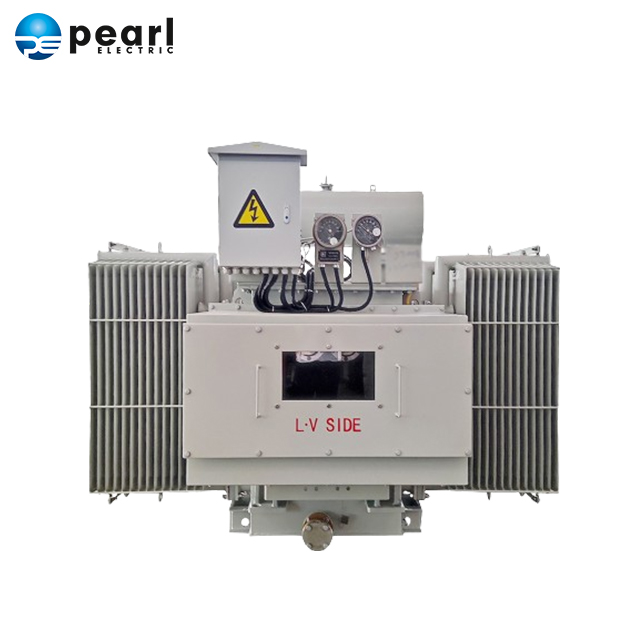

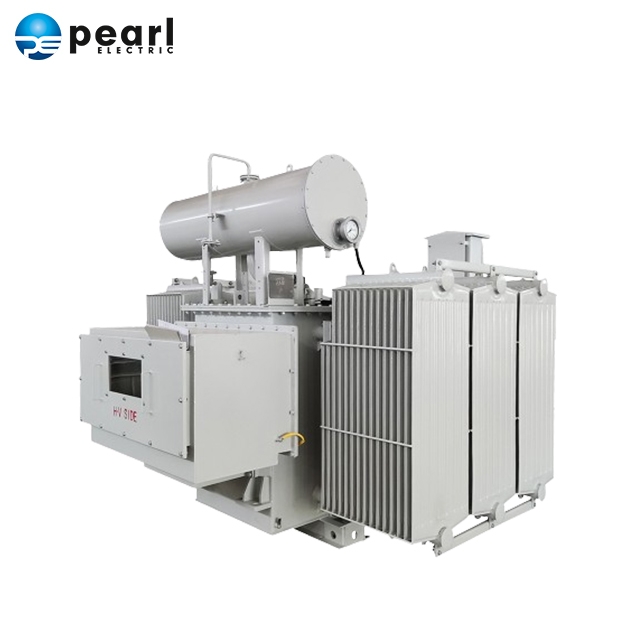

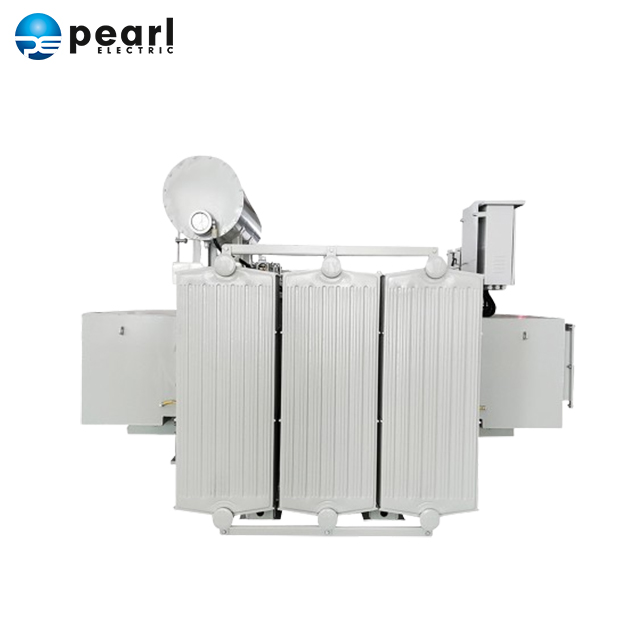

محول من نوع الزيت بقدرة 3000 كيلو فولت أمبير مع مبدل الصنبور عند التحميل للطلب العالي الطاقة

تم تصميم محولات شركة Pearl Electric المزودة بتقنية تغيير حنفية التحميل (OLTC)  لتنظيم خرج الجهد ديناميكيًا  دون انقطاع مصدر الطاقة، مما يضمن التشغيل السلس في البيئات ذات متطلبات الحمل المتقلبة.

يشير هذا المحول مع تغيير الحنفية عند التحميل (OLTC) إلى نوع المحول المجهز بآلية مغير الصنبور المصممة لضبط نسبة الدورات وتنظيم جهد الخرج أثناء تشغيل المحول. على عكس مبدلات الصنبور التقليدية خارج الدائرة، يسمح OLTC بتغييرات الصنبور دون انقطاع مصدر الطاقة.

تم تصميم هذه المحولات من أجل الدقة والموثوقية ، وهي مثالية لشبكات توزيع الطاقة والمجمعات الصناعية وأنظمة الطاقة المتجددة والمرافق ذات المهام الحرجة. إنها توفر تحكمًا دقيقًا في الجهد وتضمن إمداد طاقة موثوقًا ومستقرًا، مما يعزز أداء وكفاءة الأنظمة الكهربائية ذات الطلب العالي على الطاقة.

معلمات المنتج

مميزات  محول نوع الزيت 3000 كيلو فولت أمبير مع مبدل الصنبور عند التحميل للطلب العالي الطاقة

تنظيم الجهد: تتيح ميزة OLTC إجراء تعديلات في الوقت الفعلي على نسبة دورات المحول، مما يسمح بالتحكم الدقيق في جهد الخرج للحفاظ على المستويات المطلوبة حتى أثناء ظروف الحمل المتقلبة.

التشغيل المستمر:   يمكن إجراء تغييرات على الصنبور أثناء تنشيط المحول، مما يلغي الحاجة إلى انقطاع الطاقة أو إيقاف التشغيل أثناء تعديلات الجهد.

المرونة: مع توفر مواضع الحنفية المتعددة، توفر محولات OLTC المرونة في استيعاب جهود الإدخال المختلفة ومتطلبات الحمل، مما يضمن الأداء الأمثل والتوزيع الفعال للطاقة.

تحسين جودة الطاقة: من خلال تنظيم جهد الخرج، تساعد محولات OLTC على تحسين جودة الطاقة عن طريق تقليل تقلبات الجهد والحفاظ على إمدادات مستقرة للأحمال المتصلة.

تحسين الحمل: يسمح OLTC بإجراء تعديلات لتتناسب مع متطلبات الحمل المتغيرة، وتحسين كفاءة الطاقة وتقليل هدر الطاقة.

مزايا  محول نوع الزيت بقدرة 3000 كيلو فولت أمبير مع مبدل الصنبور عند التحميل للطلب العالي الطاقة

كفاءة التبريد المحسنة: يعمل الزيت المعدني على تبديد الحرارة المتولدة أثناء عمليات التحميل العالي بكفاءة، مما يقلل من الضغط الحراري على اللفات والعزل. يؤدي ذلك إلى إطالة عمر المحول ويحافظ على الأداء تحت الأحمال الثقيلة المستمرة.

قدرة تحميل عالية وموثوقية: مناسبة للمنشآت الصناعية أو محطات المرافق الفرعية أو المجمعات التجارية الكبيرة، وتضمن هذه السعة معالجة قوية للطاقة دون مخاطر التحميل الزائد. تعمل OLTC على تحسين الكفاءة عبر الأحمال المتغيرة، بما يتماشى مع متطلبات الطاقة المتقلبة.

استمرارية التشغيل: يلغي OLTC الحاجة إلى إلغاء تنشيط المحول أثناء التعديلات، وهو أمر بالغ الأهمية للصناعات التي تتطلب طاقة متواصلة، مثل التصنيع أو مراكز البيانات.

فعالة من حيث التكلفة: على الرغم من أن التكاليف الأولية قد تكون أعلى، فإن الجمع بين تبريد الزيت (تقليل التآكل) وOLTC (تحسين الكفاءة) يقلل من خسائر الطاقة والنفقات التشغيلية بمرور الوقت. تعمل قابلية التوسع عبر OLTC أيضًا على تأجيل الترقيات المكلفة مع نمو الطلب.

المتانة وطول العمر: المحولات الزيتية مصممة عادةً للاستخدام الخارجي، وتتحمل البيئات القاسية. تضمن الصيانة المناسبة (على سبيل المثال، اختبار الزيت) عقودًا من الخدمة، خاصة في ظل الإدارة الحرارية التي يوفرها الزيت.

تطبيقات  محول نوع الزيت 3000 كيلو فولت أمبير مع مبدل الصنبور عند التحميل للطلب العالي الطاقة

هذا المزيج من التصميم القوي والتحكم التكيفي في الجهد والتبريد الفعال يجعل المحول من النوع الزيتي بقدرة 3000 كيلو فولت أمبير مع OLTC حجر الزاوية لسيناريوهات الطلب على الطاقة العالية.

المجمعات الصناعية: يعتبر هذا المحول مثاليًا للاستخدام في شبكات الطاقة الإقليمية والوطنية حيث يعد التوزيع الموثوق للطاقة أمرًا بالغ الأهمية. مصانع الصلب، ومصانع الكيماويات، ومرافق التصنيع ذات الآلات الثقيلة التي تسبب أحمالًا متغيرة، والتبريد الفعال لتلبية متطلبات الطاقة العالية المستمرة في البيئات الصناعية الخارجية.

تكامل الطاقة المتجددة: يعوض تقلبات الجهد الناتج عن الإنتاج المتجدد المتقطع، هذا النوع من المحولات يربط مزارع الرياح/الطاقة الشمسية بالشبكة، حيث يختلف التوليد باختلاف الطقس.

عمليات التعدين: 3000 كيلو فولت أمبير يدعم أنشطة الاستخراج والمعالجة كثيفة الاستهلاك للطاقة، هذا المحول مناسب  للمناجم البعيدة ذات المعدات عالية الطاقة (مثل الكسارات والناقلات) وخطوط النقل الطويلة، ميزة OLTC تخفف من انخفاض الجهد على مسافات طويلة وتتعامل مع تقلبات الحمل من الآلات الثقيلة.

مراكز البيانات: يضمن تنظيم الجهد الكهربي على الرغم من تغيرات التحميل السريعة الناتجة عن تنشيط/إلغاء تنشيط الخادم، هذا المحول مناسب للمنشآت التي تتطلب طاقة ثابتة للخوادم وأنظمة التبريد.

شبكات السكك الحديدية الكهربائية: يقوم هذا المحول بإجراء التثبيت الخارجي على طول ممرات السكك الحديدية بما يتوافق مع بروتوكولات السلامة، ويمكنه ضبط الجهد للحفاظ على الاتساق أثناء ارتفاع الأحمال المفاجئة (على سبيل المثال، بدء قطارات متعددة)، وهو مثالي لإمدادات الطاقة للقطارات/مترو الأنفاق مع التسارع/التباطؤ المتكرر.

محطات توليد الطاقة: تعمل المحولات المساعدة في محطات الطاقة الكهرومائية/الحرارية لتوزيع الطاقة الداخلية  على تسهيل التوصيل البيني الفعال للشبكة عند جهد نقل مثالي.

تكنولوجيا إنتاج المحولات

• لفات المحولات

بالنسبة للملفات ذات الجهد المنخفض والعالي، يمكن استخدام النحاس أو الألومنيوم كمواد موصلة وفقًا للمعايير أو متطلبات العملاء. يتم فصل اللف على شكل لفات LV ولفائف HV.

أنواع الموصلات حسب مستوى الجهد وخسارة الحمل:

- على لفائف LV: رقائق معدنية (ورقة) أو ورق مستطيل معزول

- على الملف عالي الجهد: يتم استخدام موصلات مقطعية مستطيلة الشكل معزولة بالمينا أو معزولة بالورق.

اللفات مصنوعة من DDP المطلي بالراتنج وورق كرافت خاص مقاوم للصدمات العالية والمقاومة الكهربائية. يزيد هيكل هذه الطبقة العازلة المشكلة خصيصًا من خصائص الجهد النبضي. يساعد عزل الطبقة أيضًا في تحقيق هدف مهم آخر: إنتاج ملف صلب بدون مساحة.

• التهوية

يتم تبريد المحولات بشكل طبيعي باستخدام تهوية ONAN. وفقا لمتطلبات العملاء، يمكن أيضا تصنيع المحولات ذات التهوية ONAF.

• قلب المحول

المحولات الأساسية مصنوعة من فولاذ السيليكون المدلفن على البارد (CRGO).

يتم اختيار الفولاذ وفقًا لقيمة فقدان عدم التحميل M5 وMOH وHI-BI ونطاق سمك 0,30-0,23 مم.

يتم قطع النوى بسرعة وبدون نتوءات بواسطة آلة قطع تصفيح المحولات الحديثة. تتم محاذاة النوى وفقًا لبيانات المشروع باستخدام طريقة اللفة المتدرجة لتقليل الخسائر والضوضاء.

• الأجزاء النشطة

يتم تشكيل الجزء النشط من خلال وضع الملفات على الأرجل الأساسية ومحاذاة النواة العلوية. يتم وضع المشابك والأوتاد لضغط الملفات. يتم إجراء تركيبات الغطاء والطرفية ومغير الصنبور لجعلها جاهزة للاختبارات المسبقة الأولى. تتم محاذاة المواد العازلة على الغطاء والملحقات والمعدات الأخرى وفقًا لمتطلبات العميل

• الخزان والطلاء

الخزانات في نوعين: مع المبرد والجدران المموجة. قاعدة الخزان والأغطية العلوية مصنوعة من الفولاذ الطري. تشكل الجدران المموجة للأسطح الأمامية والجانبية للخزان أيضًا أسطح التبريد.

الأسطح الأمامية والجانبية مصنوعة من صفائح الفولاذ داخل الخزان مع المبرد،

يتم إغلاق الخزانات باللحام. يتم تنظيف الخزانات بمواد كيميائية خاصة وتجفيفها قبل الطلاء. يتم تطبيق الطلاء السفلي المقاوم للتآكل وغير لاصق على طبقتين. بعد طلاء الخزانات تخضع لعملية التجفيف. بعد عملية التجفيف، يتم تطبيق طلاء الطبقة النهائية على الطبقة السفلية وفقًا لطلبات سمك الصبغة التي يطلبها العميل. الدبابات تنتظر في تجفيف أوينز. يتم استخدام رمز اللون RAL 7033 لطلاء الطلاء (أو بألوان مختلفة حسب طلب العميل). السطح الداخلي للخزان مطلي بورنيش خاص.

• التجفيف والتعبئة

تكنولوجيا التردد المنخفض للتجفيف وملء محولات التوزيع من النوع المغمور بالزيت، يجب تجفيف المواد العازلة قبل تعبئة الزيت. تؤثر عملية التجفيف هذه على جودة المحول بشكل مباشر. اختارت شركة Pearl Electric تقنية التجفيف بالفراغ للتجفيف والتعبئة في بيئة فراغية. يتم تقليل الرطوبة إلى الحد الأدنى في الزيت وفي الجزء النشط من الخزان من خلال هذه العملية.

الأسئلة الشائعة حول   محول نوع الزيت بقدرة 3000 كيلو فولت أمبير مع مبدل الصنبور عند التحميل للطلب العالي الطاقة

1. ما هو الغرض من مبدل الحنفية عند التحميل (OLTC) في محول 3000 كيلو فولت أمبير؟

يسمح OLTC بتعديل الجهد  دون مقاطعة تدفق الطاقة، مما يضمن إخراج جهد ثابت حتى أثناء تقلبات الحمل. يعد هذا أمرًا بالغ الأهمية لتطبيقات الطلب العالي على الطاقة مثل المنشآت الصناعية أو محطات الشبكة الفرعية، حيث تتطلب تغيرات الحمل المفاجئة (على سبيل المثال، بدء تشغيل المحركات، وتقلب الطاقة المتجددة) تنظيم الجهد الكهربي في الوقت الفعلي.

2. لماذا تختار تصنيف 3000 كيلو فولت أمبير للتطبيقات عالية الطاقة؟

يعمل المحول بقدرة 3000 كيلو فولت أمبير على موازنة سعة الطاقة وفعالية التكلفة للعمليات متوسطة إلى كبيرة الحجم. إنه مثالي لـ: المجمعات الصناعية (مصانع الصلب، مصانع الكيماويات) ； المحطات الفرعية الحضرية التي تخدم أكثر من 10000 أسرة ； مزارع الطاقة المتجددة (الطاقة الشمسية/طاقة الرياح) التي تتطلب مزامنة الشبكة.

3. كيف يتعامل OLTC مع تقلبات الجهد في تكامل الطاقة المتجددة؟

تولد مصادر الطاقة المتجددة مثل مزارع الطاقة الشمسية وطاقة الرياح طاقة متغيرة بسبب الظروف الجوية. يقوم OLTC بضبط نسبة دورات المحول في الوقت الفعلي من أجل: التعويض عن انخفاض الجهد أثناء التوليد المنخفض، ومنع الجهد الزائد أثناء توليد الذروة، وضمان الامتثال السلس للشبكة (على سبيل المثال، معايير IEEE 1547).

4. كيف يدعم هذا المحول استقرار الشبكة أثناء ذروة الطلب؟

يقوم OLTC بضبط الصنابير للتعويض عن انخفاض جهد الشبكة أثناء الأحمال القصوى، ويحافظ على عامل الطاقة، مما يقلل الضغط على خطوط النقل.

5. هل يمكن  تخصيص محول نوع الزيت 3000kVA مع مبدل الصنبور عند التحميل؟

نعم ، يمكن تخصيص المحولات لمتطلبات محددة ، بما في ذلك المواد المتعرجة (النحاس أو الألومنيوم) وخيارات العزل (الزيت المعدني أو زيت FR3).
