المحول هو جهاز يستخدم مبدأ الحث الكهرومغناطيسي لتغيير جهد التيار المتردد، والمكونات الرئيسية هي الملفات الأولية والملفات الثانوية والنوى الحديدية (النوى المغناطيسية). الوظائف الرئيسية هي: تحويل الجهد، تحويل التيار، تحويل المعاوقة، العزل، تنظيم الجهد (محول التشبع المغناطيسي).
إذا كان الملف الأولي متصلاً بالتيار المستمر، فهل يمكن توليد تيار مستحث في الملف الثانوي؟
لا، لأن المجال المغناطيسي الناتج عن التيار المباشر في حالة ثابتة ولا يتغير. في مبدأ الحث الكهرومغناطيسي، يمكن للمجال المغناطيسي المتغير أن يؤدي إلى تحفيز القوة الدافعة الكهربائية المستحثة، ومن ثم تعزيز النقل والتحويل الفعال للطاقة الكهربائية بين ملفات مختلفة، ولكن التيار المباشر بسبب المجال المغناطيسي الثابت لهذه الخاصية، لا يمكن أن يفي بالشرط ، لذلك لا يمكن تحقيق التأثير المقابل.
ما هو تأثير تغيير عدد لفات الملف الابتدائي أو الثانوي؟
يرتبط الحجم المحدد لجهد الخرج ارتباطًا وثيقًا بعدد دورات الملف الثانوي الأصلي. كأحد طرفي الإدخال، يتم تعيين عدد لفات الملف الأساسي كشرط أولي، ويشارك عدد لفات الملف الثانوي بشكل مباشر في تحديد الاتجاه العددي لجهد الخرج النهائي. عندما يكون عدد لفات الملف الابتدائي ثابتا، فإن تغير عدد لفات الملف الثانوي سوف يزيد أو ينقص وفقا لقانون معين للحث الكهرومغناطيسي، بحيث يزيد جهد الخرج أو ينقص تبعا لذلك، ويظهر الاثنان علاقة واضحة.
يتكون المحول بشكل أساسي من قلب حديدي وملف أولي وثانوي ملفوف على قلب الحديد.

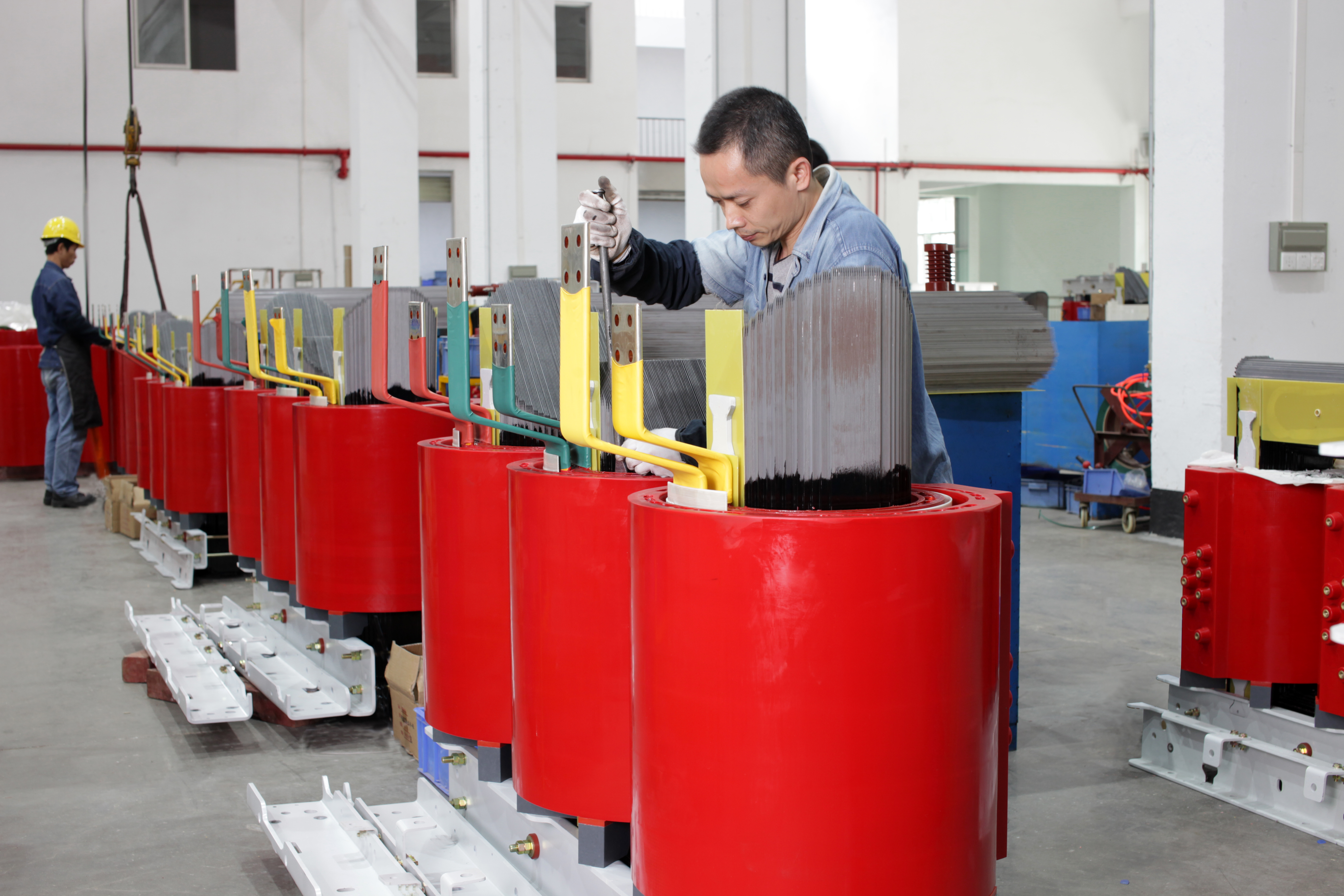

يتم تكديس قلب الحديد عمومًا بصفائح فولاذية من السيليكون لتقليل فقد التيار الدوامي، ويكون شكله في الغالب حلقة مغلقة أو من النوع E، وما إلى ذلك، لتوفير مسار ممانعة منخفضة للتدفق المغناطيسي.
يتم لف الملفات الأولية والثانوية بواسطة أسلاك معزولة، ويختلف عدد اللفات.
يعتمد مبدأ العمل على قانون الحث الكهرومغناطيسي.
عندما يتم توصيل مصدر طاقة التيار المتردد بالملف الأصلي، سينتج التيار المتردد مجالًا مغناطيسيًا متناوبًا، وستتركز معظم خطوط المجال المغناطيسي للمجال المغناطيسي المتناوب داخل قلب الحديد. نظرًا لخصائص النفاذية المغناطيسية للنواة الحديدية، يمكن لخطوط المجال المغناطيسي المرور بكفاءة عبر الملف الثانوي.
وفقًا لمبدأ الحث الكهرومغناطيسي، عندما يمر المجال المغناطيسي المتناوب عبر الملف الثانوي، فإنه سيحفز القوة الدافعة الكهربائية في الملف الثانوي، وإذا تم توصيل الملف الثانوي بالحمل الخارجي، فسوف يشكل تيارًا لتحقيق نقل الطاقة الكهربائية من الملف الأصلي إلى جانب الملف الثانوي.
يرتبط جهد الخرج ارتباطًا وثيقًا بعدد لفات الملفين الأولي والثانوي، ويتبع قاعدة أن نسبة اللفات تساوي نسبة الجهد، أي أن عدد لفات الملفين الأولي والثانوي مختلف، ويمكن تغيير الجهد لإكمال وظيفة تعزيز الجهد أو انخفاض الجهد، وذلك لتلبية متطلبات سيناريوهات الطاقة المختلفة. وفي الوقت نفسه، تجدر الإشارة إلى أنه لا يمكن استخدام التيار المباشر في المحولات، لأن المجال المغناطيسي المتولد عن التيار المباشر ثابت ولا يمكن أن يستمر في إحداث الحث الكهرومغناطيسي مثل التيار المتردد، ولا يمكن تحقيق تحويل ونقل فعال للكهرباء. طاقة.
يتم لف الملفين الأولي والثانوي حول قلب حديدي مغلق لتقليل فقدان طاقة المجال المغناطيسي ونقل الطاقة الكهربائية بشكل فعال.
المحول لا يغير تردد التيار المتردد، فقط الجهد.
عندما يتم توصيل الملف الأولي بتيار مباشر ذو حجم متفاوت، يكون للملف الثانوي أيضًا خرج جهد.
