التطبيقات الرئيسية لمحولات الجهد العالي: المعدات الأساسية من أنظمة الطاقة إلى السيناريوهات الصناعية

تعمل محولات الجهد العالي كمعدات حرجة في نقل الطاقة والإنتاج الصناعي ، مع تطبيقات تمتد الطاقة والتصنيع والرعاية الصحية وغيرها من القطاعات الحيوية. تستكشف هذه المقالة الأدوار الأساسية لمحولات الجهد العالي في المجتمع الحديث من خلال المبادئ التقنية ، وسيناريوهات التطبيق ، ودراسات الحالة الصناعية.

تعرف على المزيد: [ كيفية اختيار محول الجهد العالي؟ 5 مقاييس رئيسية موضحة (2024 دليل عملي) ]

1. الأدوار الأساسية في أنظمة الطاقة

1. 'مضخم الطاقة ' لنقل المسافات الطويلة

تحوّل محولات الجهد العالي الجهد 10-35KV الناتج عن محطات الطاقة إلى 220 كيلو فولت أو أعلى ، مما يقلل بشكل كبير من كثافة التيار في خطوط النقل وتقليل فقدان الطاقة (بأكثر من 90 ٪). على سبيل المثال ، في مشروع نقل الطاقة الغربية الشرقية في الصين ، يعزز محولات الجهد العالي للغاية (UHV) الجهد إلى 1000 كيلو فولت ، مما يتيح الإرسال الفعال أكثر من 3000 كم.

2. 'المنظم الذكي ' لعقد الشبكة

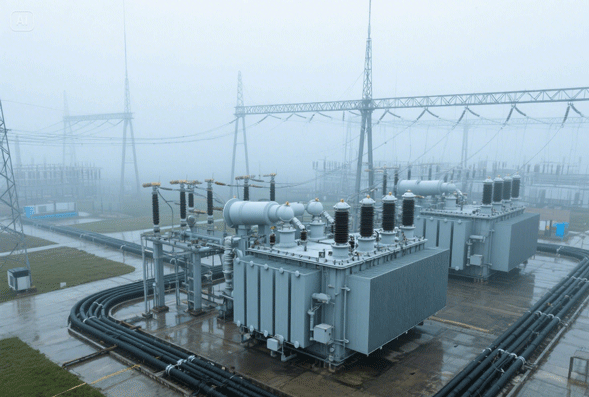

في المحطات الفرعية ، تؤدي محولات الجهد العالي تحويل الجهد وتعويض الطاقة التفاعلية:

• توزيع خطوة: تقليل جهد شبكة الإرسال من 220 كيلو فولت إلى 10kV/35kV للشبكات الإقليمية.

• تثبيت الجهد: باستخدام مغيرات الصنبور على التحميل (على سبيل المثال ، نطاق التعديل بنسبة 10 ٪) للاستجابة ديناميكيًا لتقلبات الحمل وضمان استقرار الشبكة.

الثاني. التطبيقات الصناعية متعددة المسند

1. 'Power Core ' للصناعات الثقيلة

• المعادن: توفير الجهد التشغيلي 10KV-35KV لأفران القوس الكهربائية والأفران التعريفية لدعم الصهر الصلب عالي الطاقة.

• النباتات الكيميائية: تشغيل المنحل بالكهرباء والضواغط الكبيرة ، مثل محولات مخصصة من 6 إلى 10 كيلو فولت لإنتاج الكلور ألكالي.

2. 'محول الدقة ' للتصنيع المتقدم

• تصنيع أشباه الموصلات: تتطلب آلات حفر الرقاقة طاقة متناغمة عالية الجهد (على سبيل المثال ، فئة 40KV) ، مع تلبية المحولات معايير THD <1 ٪.

• قطع الليزر: تعتمد ليزر CO₂ على محولات عالية الجهد من 20 إلى 50 كيلو فولت لتوليد البلازما ، حيث تؤثر الدقة بشكل مباشر على جودة القطع.

ثالثا. الابتكارات في الطاقة المتجددة

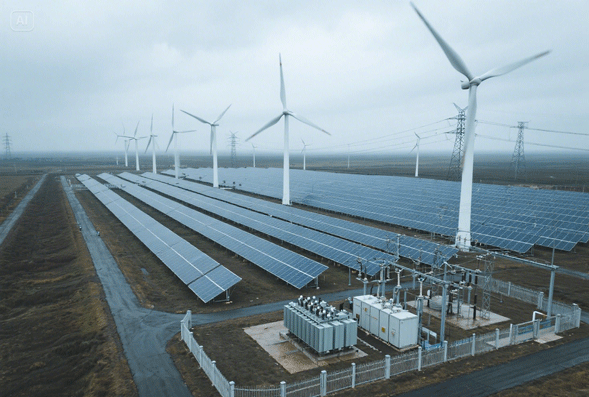

1. 'جسر الشبكة ' للطاقة الشمسية والرياح

• مزارع الطاقة الشمسية: مقلوب 0.8-1.5 كيلو فولت من المصفوفات الكهروضوئية إلى 35 كيلو فولت AC ، ثم يصل إلى جهد شبكة 132 كيلو فولت (على سبيل المثال ، مشروع 2GW الشمسي 2GW من Ningxia).

• الرياح الخارجية: تستخدم المحطات الفرعية في الخارج 66 كيلو فولت المحولات الجافة من النوع الجاف لمقاومة ضباب الملح والتشغيل الخالي من الصيانة.

2. 'محور الطاقة ' لأنظمة التخزين

• تخزين البطارية: محولات الجهد العالي تتيح تحويل DC/AC ثنائي الاتجاه لتنظيم تردد الشبكة (على سبيل المثال ، محولات 2.5MVA من Tesla Megapack).

رابعا. الدعم النقدي للتطبيقات المتخصصة

1.

• تشخيصات التصوير: تتطلب آلات الأشعة السينية و CT إمدادات طاقة من 80 إلى 150 كيلو فولت ، مع توافق المحولات مع المعايير الطبية IEC 60601 للعزل و EMC.

• أجهزة العلاج: تسارع خطي للعلاج الإشعاعي تستخدم محولات النبض عالية الجهد (استجابة النانو ثانية) مع <0.1 ٪ تحمل خطأ.

2. 'أداة الدقة ' للبحث العلمي

• مسرعات الجسيمات: توظف CERN محولات الرنين 400 كيلو فولت لإنشاء حقول تسريع لحزم الجسيمات.

• اختبار الجهد العالي: تتطلب اختبارات مواد العزل 1000 كيلو فولت محولات اختبار تواتر الطاقة لمحاكاة الظروف القصوى.

خامسا اتجاهات التنمية المستقبلية

1. ترقيات smart

• مراقبة الحالة: DGA متكامل (تحليل الغاز الذائب) وأجهزة استشعار درجة حرارة الألياف البصرية للصيانة التنبؤية (على سبيل المثال ، حل TXPert ™ ABB).

• التوائم الرقمية: النمذجة ثلاثية الأبعاد للتنبؤ بعمر المحول ، مما يقلل من تكاليف O&M بنسبة 30 ٪+.

2. ابتكارات التكنولوجيا الخضراء

• المواد الصديقة للبيئة: زيوت استراتية قابلة للتحلل تحل محل الزيت المعدني (نقطة النار رفعت إلى 300 درجة مئوية).

• تصميمات عالية الكفاءة: تقطع المحولات الأساسية غير المتبلورة خسارة عدم التحميل بنسبة 70 ٪ ، وهي مثالية للأحمال المتقطعة مثل المزارع الشمسية.

خاتمة:

توسعت محولات الجهد العالي من انتقال الطاقة التقليدي إلى الحقول المتطورة مثل التصنيع الذكي ومصادر الطاقة المتجددة. تقدمها التكنولوجي تقود التقدم الصناعي. يمكن للشركات اختيار حلول مخصصة (على سبيل المثال ، تصاميم عالية الإيقاع أو مقاومة للانفجار) مع احتضان الاتجاهات الذكية والصديقة للبيئة لزيادة العائد على الاستثمار.

(للحصول على إرشادات اختيار محول الجهد العالي أو الحلول الفنية ، اتصل بفريق الخبراء لدينا.)
