كمكونات حرجة لأنظمة الطاقة ، فإن الاختيار بين المحولات الجافة والمحولات التي تم تحريكها للنفط يؤثر بشكل كبير على سلامة إمدادات الطاقة وكفاءة التكلفة. يحلل هذا الدليل الاختلافات الهيكلية والأدائية والتطبيقات لمساعدتك في اتخاذ قرارات مستنيرة.

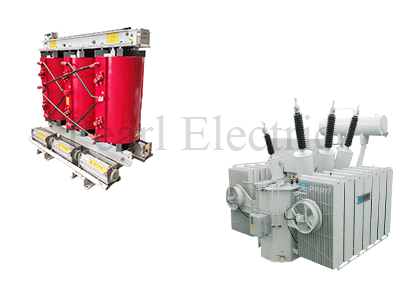

المحولات الجافة من النوع:
العزل: صب راتنج الايبوكسي أو عزل صلبة غير مبالغ (على سبيل المثال ، ورقة Nomex).
الهيكل: النواة المرئية/اللفات مع البطانات المطاطية السيليكون.

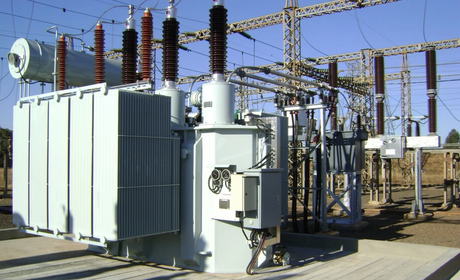

المحولات المملوءة بالزيت:
العزل: زيت استر أو زيت الاسات الاصطناعي ؛ مغمورة بالكامل في خزان.
الهيكل: دبابة مختومة مع البطانات الخزفية.
يكتب | القدرة النموذجية | جهد الحد الأقصى | التطبيقات الرئيسية |
جاف من النوع | ≤2500kva | 35kV (نادرًا 66 كيلو فولت) | المباني التجارية ومراكز البيانات |
معطاة النفط | لا يوجد حد (يصل إلى 1000 كيلو فولت) | مستويات الجهد الكامل | محطات توليد الطاقة ، انتقال UHV |
كفاءة التبريد:
جاف من النوع: تبريد الهواء الطبيعي/القسري (كفاءة محدودة).
مرسوم الزيت: تداول الزيت (متفوقة للأحمال العالية المستمرة).
التسامح الزائد:
نوع الجفاف: ≤1.5x سعة مصنفة (قصيرة الأجل).
معطاة النفط: 30 ٪ الزائد لمدة ساعة واحدة.
متري | جاف من النوع | معطاة النفط |
التكلفة الأولية | 1.5x أعلى | أدنى |
صيانة | منخفض (بدون مراقبة الزيت) | عالية (استبدال النفط ، الوقاية من التسرب) |
عمر | 20-30 سنة | 30-40 سنة (تصميم مختوم) |
السلامة من الحرائق: المستشفيات ، المترو ، ناطحات السحاب (الايبوكسي المتجه إلى اللهب).
قيود المساحة: الطوابق السفلية ، المحطات الفرعية المدمجة (20 ٪ حجم أصغر).
مناطق حساسة للبيئة: التصميم الخالي من النفط متوافق مع ROHS.
احتياجات الطاقة العالية: النباتات الحرارية ، الحدائق الصناعية (≥10MVA).

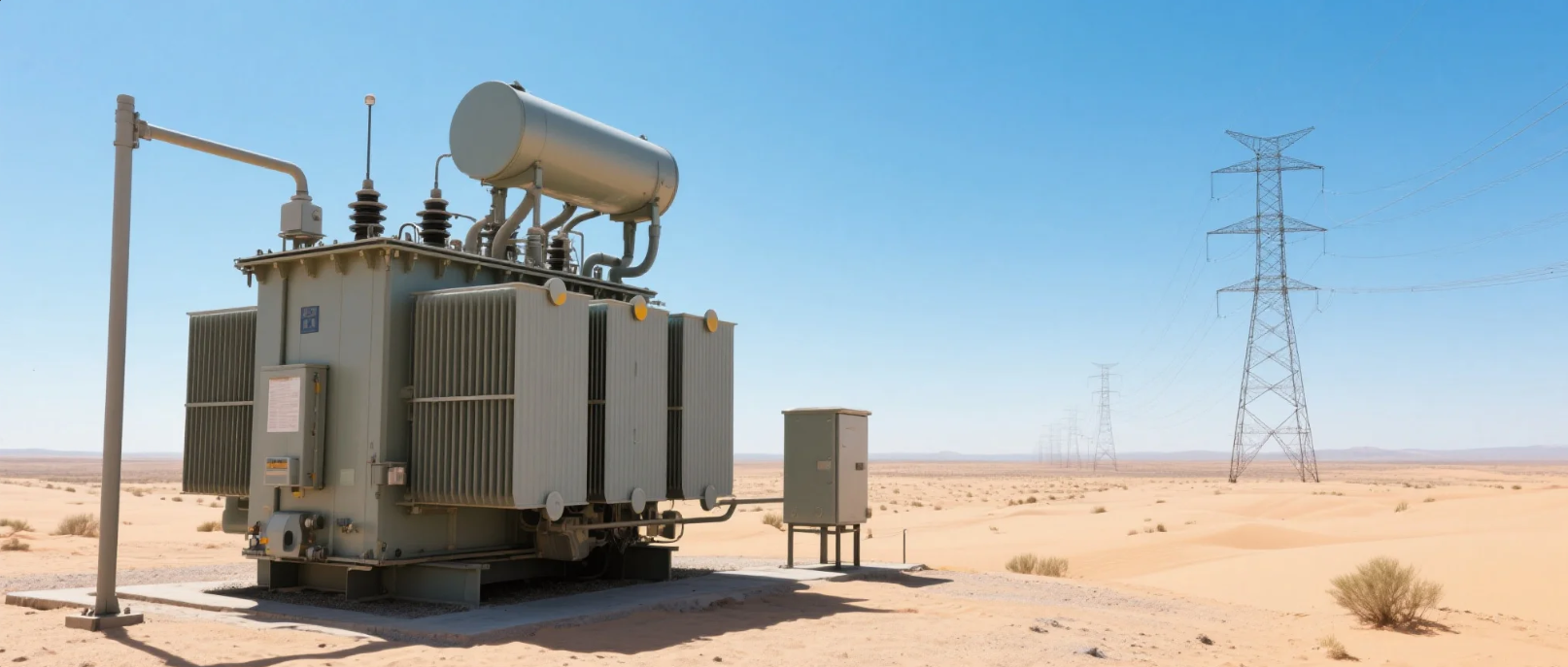

البيئات الرطبة: المناطق الساحلية ، المناجم (يقاوم الزيت الرطوبة).
المناخات المتطرفة: أداء مستقر عند -40 درجة مئوية إلى 45 درجة مئوية.
تحديد المتطلبات: نوع الحمل (مستمر/صدمة/التوافقي) ، البيئة (الرطوبة/الفضاء).
حساب السعة: S = طاقة التحميل (كيلوواط) / عامل الطاقة.
ميزات المباراة:
السلامة من الحرائق → من النوع الجاف (سلسلة SCB)
السعة العالية/الجهد → معطاة الزيت (سلسلة S13-M)
التكلفة والعائد: على المدى الطويل → النوع الجاف (TCO المنخفض) ؛ على المدى القصير → مع ذلك بالزيت (انخفاض Capex).
جاف من النوع:
المراقبة الذكية: مستشعرات تدعم إنترنت الأشياء (على سبيل المثال ، Siemens CoolBlue).
الجهد العالي: نماذج تجريبية 66 كيلو فولت لمزارع الرياح البحرية.
معطاة النفط:
تعزيزات Eco: β-Oil (نقطة النار ≥300 درجة مئوية) استبدال الزيت المعدني.
التصميم المدمج: خزانات مموجة مختومة (15 ٪ أصغر البصمة).
خاتمة
المحولات الجافة والمحولات التي تعاني من الزيت تتعايش كحلول تكميلية. مع وجود لوائح تشديد (على سبيل المثال ، الاتحاد الأوروبي المستوى 3) ، تهيمن الأنواع الجافة على القطاعات التجارية ، في حين أن الإرهاق النفط لا يزال حيويًا للبنية التحتية للطاقة. للاختيار الأمثل ، توازن بين المواصفات التقنية مع تكاليف دورة الحياة ، واستشارة الخبراء للحلول المصممة.
