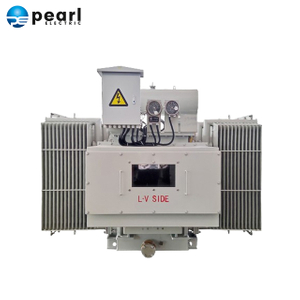

33kV 50 ~ 2500kva محول توزيع الزيت

المواصفات الفنية:
نطاق الجهد: 33 كيلو فولت
سعة: 50 إلى 2500 كيلو فولت
نطاق الصنبور: ± 2x2.5 ٪
تكرار: 50 هرتز أو 60 هرتز
المراحل: ثلاث مراحل
مجموعة المتجهات: Dyn11 أو Yyn0 أو الآخرين
تبريد: أونان
فئة العزل: فصل
ارتفاع درجة الحرارة: 60/65k
مادة العزل: الزيت المعدني ، زيت FR3 أو زيت السيليكون
مادة متعرج: النحاس أو الألومنيوم
المعايير: IEC60076 أو المعيار المحلي

توافر الحالة:

الكمية:



رسالتك

على:

تحت:

وصف المنتج

1. الوصف العام

التطبيق : شبكات توزيع الطاقة ، أنظمة الطاقة الصناعية والتعدين
المزايا الرئيسية :

التصميم المدمج والجمالية
ضوضاء منخفضة (<65 ديسيبل)
سعة الحمل الزائد العالي

الأنواع المتاحة :

مختومة بختم (خالية من الصيانة)
نوع الحفظ (مع خزان توسيع الزيت)

بيئات مناسبة :

النباتات الصناعية ، والزيت والمواقع الكيميائية (مقاومة للتلوث)

2. المواصفات الفنية

تنظيم الجهد

Off-Load Tap Changer (قياسي) :

± 2 × 2.5 ٪ ضبط (عملية المقبض اليدوي)
ميزة السلامة : ثقوب قفل تمنع تحديد موقع النقر غير الصحيح

اختياري مغير النقر على التحميل (OLTC) :

أنواع التفريغ/الاتصال بالزيت لتنظيم الجهد الحي
متوافق مع أي OLTC القياسي في السوق (بما في ذلك وحدات الطاقة الصغيرة)

العزل والتبريد

السائل القياسي : الزيت المعدني (خالي من ثنائي الفينيل متعدد الكلور ، مجفف بالفراغ ، IEC/GB متوافق)
البدائل :

زيت السيليكون (ثبات درجات الحرارة العالية)
FR3 زيت نباتي (خيار صديق للبيئة)

3. الملحقات القياسية والاختيارية

الادراج القياسية

✔ البطانات الخزفية HV/LV (3 مرحلة + محايدة)
✔ الحفاظ على الزيت (للوحدات غير المخللة)
✔ مؤشر مستوى الزيت
✔ صمام الصرف
وغطاء الحشو ✔
رفع العروات وأشبكات الأرض

ترقيات اختيارية

أنظمة الحماية :

ترحيل بوخهولز (غاز/تعامل مع الزيت)
صمام تخفيف الضغط
حماية DGPT2/RIS (للوحدات المختومة)

السلامة المعززة :

أغطية جلبة IP55 تصنيف
شاشة كهربائية (عزل HV-LV)

يراقب :

مقياس الحرارة مع الإنذارات
ترطيب الجفاف (السيطرة على الرطوبة)

ورقة بيانات تقنية لمحول 33ملء الزيت KV

نموذج	HV (KV)	LV (KV)	المملكة المتحدة ( ٪)	P0 [ث]	PK [W]
S-50/33	33	0.4	4	168	875
S-63 /33	33	0.4	4	224	1260
S-100 /33	33	0.4	4	272	1505
S-160 /33	33	0.4	4	384	2170
S-200 /33	33	0.4	4	456	2520
S-300 /33	33	0.4	4	576	3815
S-400 /33	33	0.4	4	638	4638
S-500 /33	33	0.4	4	700	5460
S-630 /33	33	0.4	4	825	6430
S-800 /33	33	0.4	4	1015	7700
S-100 0/33	33	0.4	4	1222	9450
S-1250 /33	33	0.4	4	1500	11700
S-1500 /33	33	0.4	4	1785	13860
S-1600 /33	33	0.4	4	1950	14900
S-2000 /33	33	0.4	4	2736	15750
S-2500/33	33	0.4	4	3400	16300
