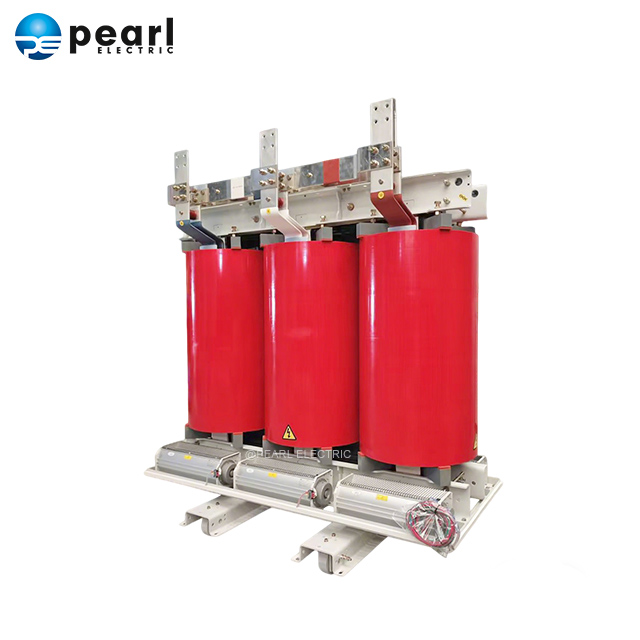

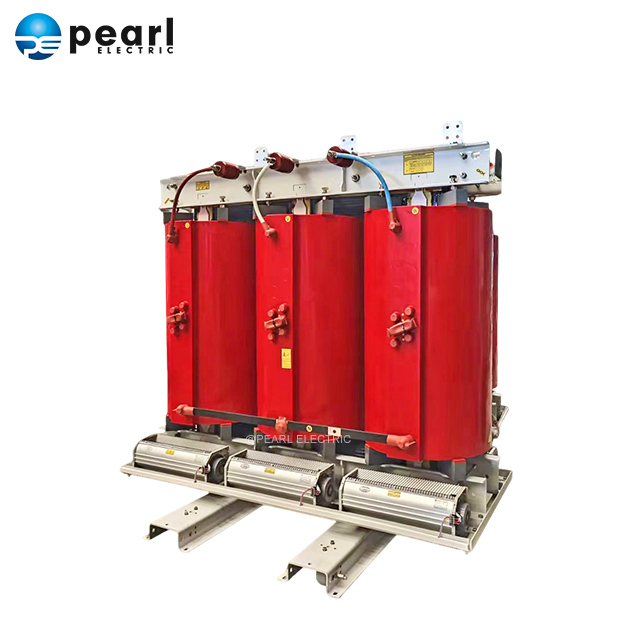

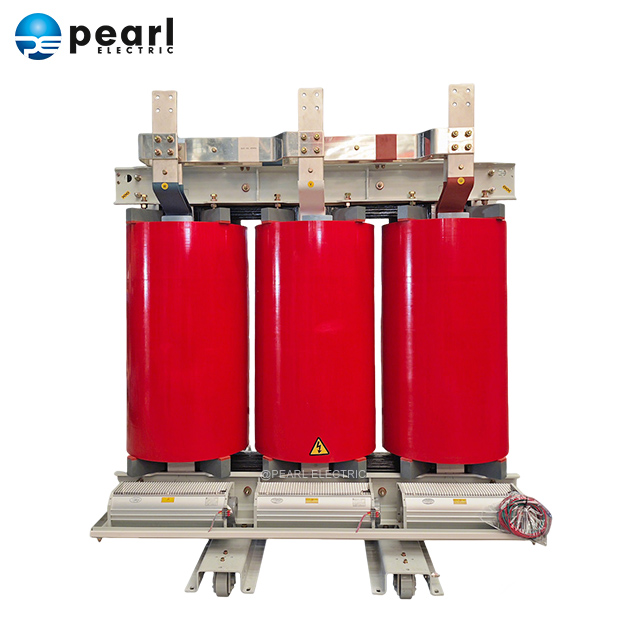

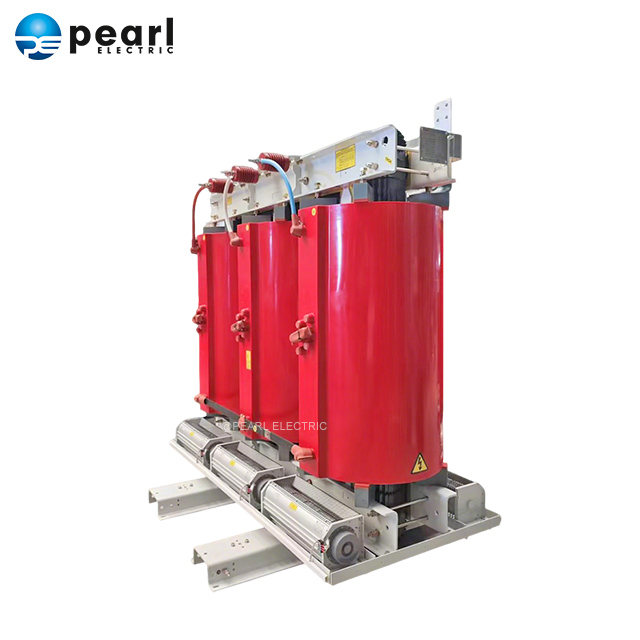

محول النوع الجاف 6 كيلو فولت - 35 كيلو فولت VPI للمحطات الفرعية الصناعية والطاقة المتجددة

محول النوع الجاف VPI من شركة Pearl Electric هو محول من النوع الجاف مهواة يتميز بلفات مشربة بضغط الفراغ وبنية قوية مبردة بالهواء.

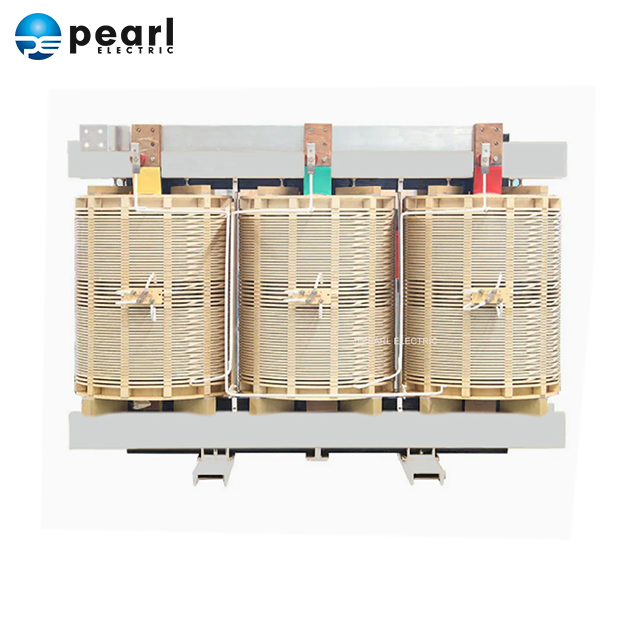

أثناء عملية تصنيع VPI، يتم وضع ملفات المحولات تحت فراغ لإزالة الهواء والرطوبة قبل إدخال الراتنج العازل. يتم بعد ذلك تطبيق ضغط متحكم فيه لمساعدة الراتينج على اختراق هيكل العزل المتعرج. بعد المعالجة، تشكل اللف المشرب نظام عزل مستقر ميكانيكيًا ومعززًا كهربائيًا. وهذا يخلق طبقة عازلة كثيفة وقائية تجعل الوحدة منيعة فعليًا للرطوبة والغبار ورذاذ الملح والملوثات الصناعية الشائعة.

يوفر هذا البناء بديلاً عمليًا للمحولات المملوءة بالسوائل في التطبيقات التي يكون فيها احتواء الزيت أو الحماية من الحرائق أو الاعتبارات البيئية أمرًا مهمًا.

يمكن تزويد المحول بملفات من الألومنيوم أو النحاس ومصمم بتبريد الهواء الطبيعي (AN) أو تبريد الهواء القسري (AF) وفقًا لملف تعريف الحمل المطلوب. يمكن أيضًا تكوين تبريد الهواء القسري لزيادة السعة المتاحة للمحول حيث تتطلب ظروف المشروع قدرة حرارية إضافية.

إلى جانب نظام عزل 220 درجة مئوية، يحافظ المحول على أداء مستقر وموثوق بغض النظر عن متوسط ​​معدل ارتفاع درجة الحرارة. مع التركيب والصيانة الصحيحة، هذه السلسلة تقدم تشغيل طويل الأمد، بدون صيانة، وموثوق به للغاية.

بالنسبة للبيئات الصناعية كثيرة المتطلبات، يمكن لشركة Pearl Electric توفير غلاف مخصص، وطلاء، ومراقبة درجة الحرارة، والدرع الكهروستاتيكي، وتقليل الضوضاء، وسخان الفضاء، وخيارات الملحقات الأخرى.

معلمة المنتج

مميزات محول النوع الجاف VPI

تقنية التشريب بالضغط الفراغي المتقدمة

تستخدم عملية VPI دورات تفريغ وضغط يتم التحكم فيها لكي يتغلغل iResin بشكل كامل في الملفات وفجوات العزل، مما يزيل فقاعات الهواء والفراغات. ويساعد هذا في إنشاء هيكل ملفات مدمج ومعزز ميكانيكيًا مع أداء عزل ثابت.

نظام عزل 220 درجة مئوية

يمكن اختيار نظام العزل ذو درجة الحرارة العالية لظروف التشغيل الصعبة. نظام عزل 220 درجة مئوية (الفئة H) تصنيف حراري عالي، قابل للتكيف مع متطلبات ارتفاع متوسط ​​درجة الحرارة المختلفة (الخيارات: 80 درجة مئوية / 115 درجة مئوية / 150 درجة مئوية). تم تصميم نظام العزل لتوفير هامش حراري مناسب مع دعم تشغيل المحولات الموثوقة تحت الأحمال المستمرة والمتغيرة.

اللفات النحاسية أو الألومنيوم

يمكن تصنيع محولات Pearl Electric VPI بموصلات من النحاس أو الألومنيوم وفقًا للمتطلبات الكهربائية واعتبارات الوزن والتكلفة المستهدفة ومواصفات العميل.

البناء الخالي من النفط

لا يستخدم تصميم VPI من النوع الجاف الزيوت العازلة المعدنية التقليدية. وهذا يلغي الحاجة إلى أنظمة احتواء الزيت ويقلل من متطلبات الصيانة المرتبطة بالعزل السائل.

سعة الحمل الزائد العالي

يستخدم التكوين القياسي للتبريد الذاتي دوران الهواء الطبيعي. يمكن إضافة مراوح الهواء القسري عند الحاجة إلى سعة تحميل أعلى أو أداء حراري محسن.

بالنسبة لتصميمات مختارة، يمكن أن يوفر تبريد الهواء القسري قدرة إضافية بنسبة 33% تقريبًا مقارنة بتصنيف التبريد الذاتي، ويخضع لتصميم المحولات والحسابات الحرارية.

مقاومة الرطوبة والملوثات

يساعد نظام راتينج VPI على حماية اللفات من الرطوبة والغبار والملوثات الصناعية الشائعة. ويمكن اختيار تكوينات إضافية للحاوية والطلاء للبيئات الأكثر تطلبًا.

قوة ميكانيكية عالية

يوفر هيكل اللف المشرب استقرارًا ميكانيكيًا محسنًا ومقاومة للقوى الكهرومغناطيسية المتولدة أثناء تشغيل المحولات وأحداث الدائرة القصيرة.

تكوين الضميمة المرنة

يمكن توفير المحول كتصميم مفتوح التهوية أو مزود بغلاف مناسب للتركيب الداخلي أو الخارجي. يمكن اعتبار تكوينات النوع NEMA 1 وNEMA 3R وفقًا لمتطلبات المشروع.

مزايا محولات النوع الجاف VPI

تعزيز السلامة من الحرائق

ونظرًا لأن محولات VPI لا تحتوي على زيوت معدنية تقليدية، فإنها تقضي على مخاطر الحريق والبيئة المرتبطة بتسرب الزيت وتركيبات المحولات المملوءة بالسوائل. وهذا يجعلها جذابة للمباني والمواقع الأخرى حيث تعتبر الحماية من الحرائق أحد الاعتبارات الرئيسية.

صيانة روتينية أقل

لا يلزم اختبار الزيت وترشيح الزيت واستبدال الزيت. يمكن أن تركز الصيانة الروتينية بدلاً من ذلك على التوصيلات الكهربائية ومعدات التبريد والتهوية وحالة العزل والنظافة العامة.

مناسبة للتركيب الداخلي

إن البناء المدمج من النوع الجاف يجعل محولات VPI مناسبة للغرف الكهربائية والمرافق الصناعية والمباني التجارية ومراكز البيانات والبنية التحتية للنقل والمحطات الفرعية الداخلية الأخرى.

أداء حراري قوي

يوفر نظام العزل VPI المدمج مع التبريد AN أو AF إدارة حرارية موثوقة. يمكن إضافة تبريد الهواء القسري للتطبيقات ذات التحميل المستمر العالي أو متطلبات السعة المؤقتة.

استقرار ميكانيكي ممتاز

يساعد التشريب بالضغط الفراغي على ربط نظام عزل الملفات وتحسين السلامة الميكانيكية، ودعم الأداء المستقر في ظل التدوير الحراري، والاهتزاز، والضغوط الكهربائية.

تصميم مرن للتطبيقات

يمكن تخصيص محولات VPI لمستويات جهد مختلفة، وتقييمات السعة، والترددات، ومواد اللف، وأنظمة العزل، وارتفاع درجات الحرارة، وأنواع العلبة، ومتطلبات الصوت، والظروف البيئية.

مناسبة للبيئات الصناعية القاسية

من خلال تكوينات الغلاف والطلاء والتهوية والعزل المناسبة، يمكن تكييف محولات VPI للمنشآت الصناعية ومرافق التعدين وأنظمة النقل ومنشآت الطاقة المتجددة وغيرها من البيئات الصعبة.

مواصفات محول VPI

التكوين القياسي

• شهادة UL / CSA / cUL (اختياري)

• متوسط ​​معدل ارتفاع درجة الحرارة: 80 درجة مئوية / 115 درجة مئوية / 150 درجة مئوية (اختياري)

• تردد التشغيل: 50 هرتز / 60 هرتز

• نظام عزل 220 درجة مئوية

• اللفات النحاسية أو الألومنيوم (قابلة للتحديد)

• محطات التأريض القياسية ANSI

• التأريض الأساسي بسبار النحاس

• حاوية داخلية جيدة التهوية (تصنيف NEMA 1 / IP20)

• ANSI 61 تشطيب قياسي (رمادي فاتح)

• أحكام الرفع

• الألواح الأمامية والخلفية قابلة للإزالة

• منصات مطاطية مضادة للاهتزاز

• الصنابير الجانبية ذات الجهد العالي: 2 × 2.5% صنابير ذات سعة كاملة (أعلى وأقل من الاسمية)

• متوافق مع معايير NEMA وANSI وIEEE

التكوين الاختياري

• درع كهرباء

• سخان الفضاء (المضادة للتكثيف)

• مراقب درجة الحرارة / جهاز تحكم آلي بالمروحة

• ترموستات مخصص لسخان الفضاء

• مراوح تبريد الهواء القسري (تزيد السعة إلى 133% AF)

• توصيلات المروحة السلكية مسبقًا ودوائر التحكم

• قضيب التأريض النحاسي كامل الطول

• مسجل الصدمات الميكانيكية

• حاوية خارجية (NEMA 3R / IP33؛ تتوفر تقييمات أعلى)

• المعطف الخفيف من مادة البولي يوريثين

• فتحات التهوية شاشات واقية

• لوحات الوصول المفصلية

• تصميم منخفض الضوضاء (تخفيض بمقدار 3 إلى 10 ديسيبل تحت مستويات الصوت القياسية)

مواصفات التصميم الإنشائي

العلبة: تتميز العلبة الداخلية القياسية ببناء NEMA 1، من النوع C، ودعم التثبيت عن طريق الرفع، أو الرفع، أو التدحرج؛ يتم توفير محطات التأريض وفقًا لمعايير ANSI على كل من الجانبين عالي الجهد ومنخفض الجهد. يخضع سطح العلبة لإزالة الشحوم وإزالة الصدأ والشوائب قبل الانتهاء من الطلاء باللون الرمادي الفاتح ANSI 61، مما يضمن مقاومة ممتازة للتآكل؛ يتوفر غلاف مقاوم للطقس NEMA 3R كخيار للتركيبات الخارجية.

الملفات: تستخدم اللفات ذات الجهد المنخفض (أقل من 2400 فولت) عادةً موصلات مجدولة أو هياكل ملفوفة بالرقائق، مما يوفر مزايا من حيث التكلفة للتطبيقات ذات السعة المنخفضة؛ يمكن أن تستخدم اللفات ذات الجهد العالي (2400 فولت وما فوق) تكوينات من نوع أسطوانة أحادية المقطع، أو أسطوانة متعددة الأقسام، أو من نوع القرص. بالنسبة للوحدات التي تصل قدرتها إلى 2000 كيلو فولت أمبير، قد تكون الملفات دائرية أو بيضاوية أو مستطيلة؛ تستخدم الوحدات التي تزيد طاقتها عن 2000 كيلو فولت أمبير عمومًا ملفات دائرية لضمان القوة الميكانيكية أثناء أحداث الدائرة القصيرة، باستثناء الحالات التي تنطبق فيها قيود أبعاد محددة.

القلب: مصنوع من صفائح فولاذية من السيليكون عالية النفاذية ومكدسة منخفضة الخسارة وموجهة نحو الحبوب، مع الحفاظ على كثافة التدفق المغناطيسي تحت نقطة التشبع؛ تخضع الصفائح لعملية إزالة الأزيز الصارمة ويتم تكديسها بإحكام دون وجود ثغرات. يتوفر الهيكل الأساسي ذو اللفة المتدرجة (STEPLAP) كخيار لتقليل خسائر عدم التحميل والضوضاء. وبصرف النظر عن قضيب التأريض النحاسي المركب في المصنع، يظل القلب معزولًا كهربائيًا عن المكونات الخارجية.

تبريد الهواء القسري: يمكن تجهيز الوحدات ذات القدرة 750 كيلو فولت أمبير وما فوق بنظام تبريد الهواء القسري، مما يزيد السعة بنسبة 33% تقريبًا مقارنة بتصنيفات التبريد الذاتي. يتم تمكين التحكم التلقائي في تشغيل/إيقاف المروحة عبر مرحل التحكم في درجة الحرارة؛ يتم تضمين كابلات التحكم وعلامات تحديد الأسلاك بشكل قياسي.

تطبيقات محولات النوع الجاف VPI

تعتبر المحولات من النوع الجاف VPI مناسبة للتطبيقات التي تتطلب تحويل طاقة متوسط ​​الجهد بشكل موثوق مع انخفاض مخاطر الحريق وتقليل الصيانة والتركيب المرن.

التصنيع الصناعي

يمكن لمحولات VPI توفير توزيع الطاقة ذات الجهد المتوسط ​​للمصانع والآلات وخطوط الإنتاج والمحركات ومحركات الأقراص وأنظمة الأتمتة الصناعية.

مراكز البيانات

تتطلب مراكز البيانات بنية تحتية كهربائية موثوقة للغاية مع متطلبات صارمة للسلامة من الحرائق. يمكن تركيب محولات VPI في الغرف الكهربائية الداخلية ودمجها مع المرافق وأنظمة UPS وأنظمة الطاقة الاحتياطية.

المباني التجارية

يمكن لمراكز التسوق ومباني المكاتب والفنادق والمستشفيات والمرافق التجارية الأخرى استخدام محولات VPI لتوزيع الجهد المتوسط ​​الداخلي.

الطاقة المتجددة

يمكن استخدام محولات VPI من النوع الجاف في الطاقة الشمسية الكهروضوئية وطاقة الرياح وتخزين طاقة البطارية وغيرها من مشاريع الطاقة المتجددة لتحويل الجهد وتوزيع الطاقة المساعدة .

التعدين

غالبًا ما تشتمل عمليات التعدين على الغبار والاهتزاز والأحمال المتغيرة وبيئات التشغيل الصعبة. يمكن تخصيص تصميمات محولات VPI بالعزل والتبريد والتغطية وحماية البيئة المناسبة.

عبور السكك الحديدية

يمكن أن تستفيد محطات السكك الحديدية وأنظمة المترو والأنفاق والبنية التحتية للنقل من تكنولوجيا المحولات الجافة الخالية من الزيت حيث تعد السلامة من الحرائق والتوزيع الموثوق للطاقة أمرًا مهمًا.

النفط والغاز والبتروكيماويات

يمكن اعتبار محولات VPI للمنشآت الصناعية حيث تتطلب الظروف البيئية والسلامة من الحرائق والتوزيع الموثوق للطاقة الكهربائية اختيارًا دقيقًا للمحولات. يجب تقييم التركيب في المناطق الخطرة بشكل منفصل وفقًا لتصنيف الموقع المطبق ومتطلبات المعدات.

معالجة المياه

تتطلب محطات معالجة المياه ومحطات الضخ طاقة كهربائية مستمرة للمحركات والمضخات وأنظمة التحكم والمعدات المساعدة. توفر محولات VPI حلاً منخفض الصيانة للتركيبات الداخلية والخارجية المحمية.

مشاريع البنية التحتية

يمكن للمطارات والأنفاق والمرافق العامة والجامعات والمستشفيات ومشاريع البنية التحتية الأخرى استخدام محولات النوع الجاف VPI حيث يفضل البناء الخالي من الزيت والتركيب الداخلي.

لماذا تختار محولات Pearl Electric VPI؟

توفر شركة Pearl Electric حلول محولات مخصصة للتطبيقات الصناعية والتجارية والطاقة المتجددة والبنية التحتية والمرافق العامة.

بالنسبة للمحولات من النوع الجاف VPI، يمكن لشركة Pearl Electric دعم العملاء من خلال:

يمكن تكوين قدرة المحولات ذات التصميم الكهربائي المخصص
، ونسبة الجهد، والتردد، والمقاومة، ومجموعة المتجهات، ومستوى العزل، وارتفاع درجة الحرارة، وطريقة التبريد وفقًا لمتطلبات المشروع.

يمكن تخصيص حاوية التكوين الميكانيكي المرن
، والترتيب الطرفي، وهيكل الرفع، والتهوية، وتوصيل الكابلات، وأبعاد التثبيت لمختلف المحطات الفرعية والغرف الكهربائية.

يمكن تطوير تصميمات محولات دعم المشاريع الدولية
وفقًا للجنة الكهروتقنية الدولية وغيرها من المعايير الدولية أو المحلية المعمول بها، اعتمادًا على السوق الوجهة ومواصفات المشروع.

دعم الاختبار الكامل
يمكن توفير الاختبارات الروتينية والاختبارات الخاصة المختارة وفقًا للمواصفات الفنية والمعايير المعمول بها.

يمكن لـ OEM والتصنيع القائم على المشاريع
أن توفر شركة Pearl Electric حلول المحولات لمقاولي EPC وموزعي الكهرباء والمرافق والشركات الصناعية ومطوري الطاقة المتجددة ومشاريع البنية التحتية.

الأسئلة الشائعة حول محولات النوع الجاف VPI

1. ما هو محول VPI؟

VPI لتقف علي التشريب بالضغط الفراغي. محول VPI هو محول من النوع الجاف يتم تشريب ملفاته بالراتنج العازل باستخدام عمليات التفريغ والضغط التي يتم التحكم فيها.

2. ما هو الفرق بين VPI ومحولات الراتنج المصبوب؟

كلاهما عبارة عن تقنيات محولات من النوع الجاف، لكن هياكل عزل الملفات الخاصة بهما تختلف. تستخدم محولات VPI تشريب الراتنج لتشبع عزل الملفات، في حين تستخدم محولات الراتنج المصبوب راتنجات الايبوكسي لتغليف اللفات.

غالبًا ما يتم اختيار VPI عندما يتطلب الأمر بنية متعرجة قوية وجيدة التهوية وتبديد جيد للحرارة، في حين قد تكون محولات الراتنج المصبوب مفضلة للتطبيقات التي تتطلب ملفات مغلفة بالكامل وحماية بيئية معززة.

3. هل يمكن لمحولات VPI استخدام اللفات النحاسية؟

نعم. يمكن تصنيع محولات VPI بملفات من النحاس أو الألومنيوم. يتم اختيار مادة الموصل المناسبة وفقًا للأداء الكهربائي، والتصنيف الحالي، وتكلفة المشروع، والوزن، ومتطلبات العملاء.

4. هل يمكن استخدام محولات VPI في مراكز البيانات؟

نعم. تعد محولات VPI مناسبة لمراكز البيانات حيث يعتبر التركيب الداخلي والسلامة من الحرائق والتوزيع الموثوق للطاقة وتقليل الصيانة من الاعتبارات المهمة.

5. هل يمكن لتبريد الهواء القسري زيادة قدرة المحولات؟

نعم. يمكن أن يؤدي تبريد الهواء القسري إلى زيادة السعة المتاحة لمحول VPI عن طريق تحسين تبديد الحرارة. هدف التصميم شائع الاستخدام هو حوالي 133% من معدل التبريد الذاتي، ويخضع للتصميم الحراري المحدد للمحول. تحدد وثائق VPI المنشورة من VanTran هذا الخيار للوحدات المحددة.

يرجى الاتصال بفريق هندسة مبيعات Pearl Electric للحصول على أدلة تفصيلية لاختيار المنتج أو عروض الأسعار أو الحلول المخصصة.
