تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-06-23 المنشأ:محرر الموقع
مع تسارع تحول الطاقة العالمي والنمو المستمر لأحمال الكهرباء الصناعية، لا تستطيع محولات الطاقة ذات الجهد العالي ، باعتبارها المحور الأساسي لشبكة نقل وتوزيع الطاقة، تحمل أي تنازلات فيما يتعلق باستقرارها وأمنها. بالنسبة للمشترين الأجانب ومقاولي EPC، الذين يواجهون العديد من الشركات المصنعة للمحولات في السوق، كيف يمكنهم إنشاء نظام تقييم موحد وصارم للموردين؟

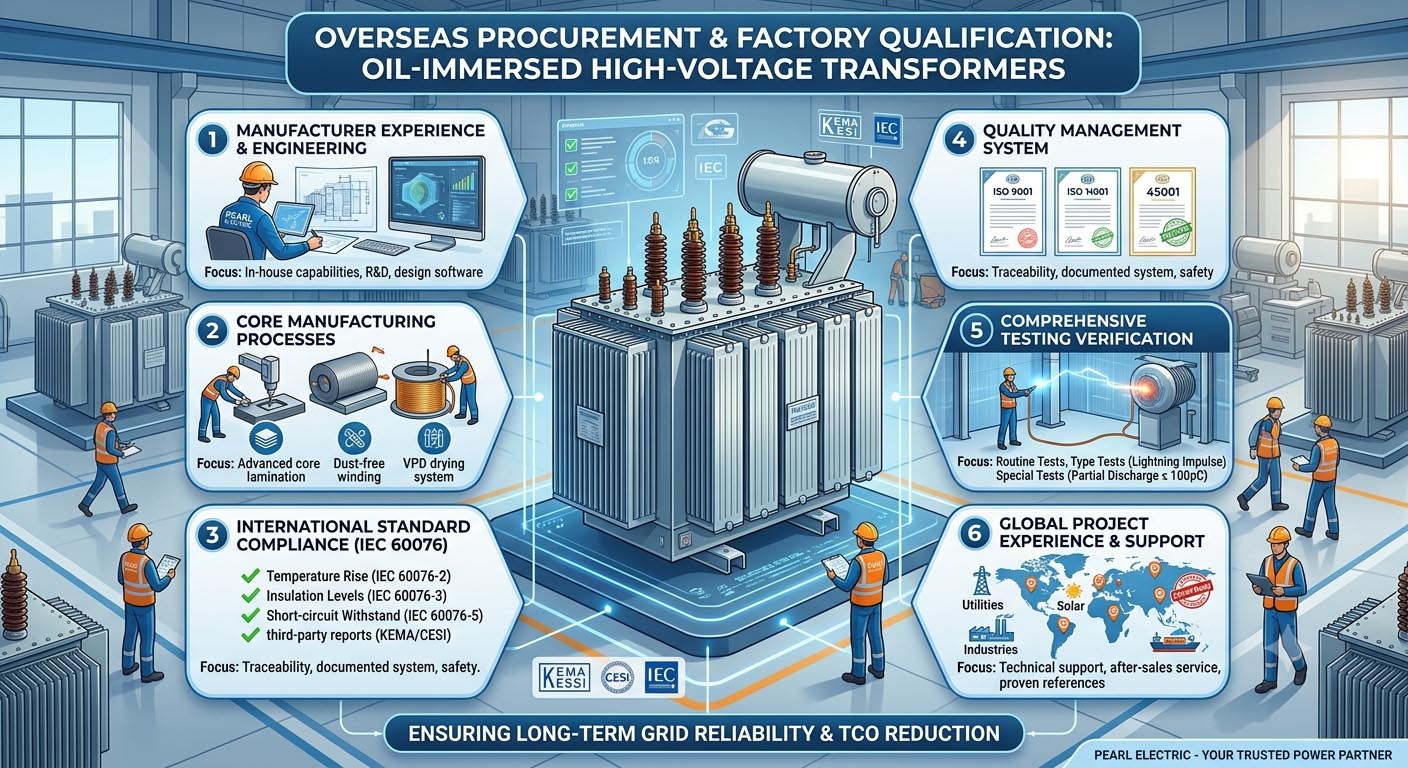

ستوفر هذه المقالة، التي تستفيد من خلفية التصنيع الاحترافية لشركة Pearl Electric، "قائمة مراجعة مفصلة للتحقق من تأهيل المصنع لمحولات الجهد العالي المغمورة بالزيت" من ثلاثة أبعاد أساسية: تحديد موقع العلامة التجارية، والامتثال للمعايير الدولية IEC، والاختبار الرئيسي.
يجب أن تمتلك الشركة المصنعة للمحولات الحقيقية قدرات داخلية كاملة بدلاً من الاعتماد بشكل كبير على الاستعانة بمصادر خارجية. تقييم القدرات في المرحلة الأولى من التحقق، لا يحتاج مصنعو المحولات ذات الجهد العالي الممتازون إلى خطوط التجميع الأساسية فحسب، بل يحتاجون أيضًا إلى خبرة عميقة في التصميم الهندسي وقدرات الخدمة المخصصة.
غالبًا ما يتم تخصيص محولات الجهد العالي (التي تشير عادةً إلى 110 كيلو فولت/220 كيلو فولت وما فوق) وفقًا لبيئات المشروع المحددة، مثل البيئات الساحلية ذات الضباب الملحي العالي، أو المناطق المرتفعة، أو الأحمال الصناعية الشديدة. يجب أن يركز التقييم على التحقق مما إذا كان فريق التصميم يمتلك أنظمة برمجية لحساب المجال الكهرومغناطيسي، وتحليل الإجهاد، ومحاكاة التوصيل الحراري.
عملية التصفيح الأساسية: التحقق مما إذا كان يتم استخدام صفائح الفولاذ السيليكونية ذات النفاذية العالية والمدلفنة على البارد والموجهة نحو الحبوب، وما إذا كان خط القص الآلي بالكامل متاحًا لضمان دقة التصفيح والتحكم في فقدان عدم التحميل (P 0).
ورشة عزل الملفات: يجب أن تتم عملية لف ملفات المحولات ذات الجهد العالي في ورشة عمل مغلقة مع درجة حرارة ثابتة، ورطوبة، وظروف خالية من الغبار. يمكن أن تصبح جزيئات الغبار بسهولة خطرًا خفيًا للتفريغ الجزئي أثناء التشغيل المستقبلي.
عملية تجفيف المحولات: تحقق من تثبيت نظام متقدم لتجفيف مرحلة البخار (VPD). بالمقارنة مع التجفيف بالهواء الساخن التقليدي طويل الأمد، يمكن لـ VPD التحكم بشكل صارم في محتوى الرطوبة الداخلية لمكونات العزل إلى .50.5%، مما يحسن بشكل كبير من عمر العزل.

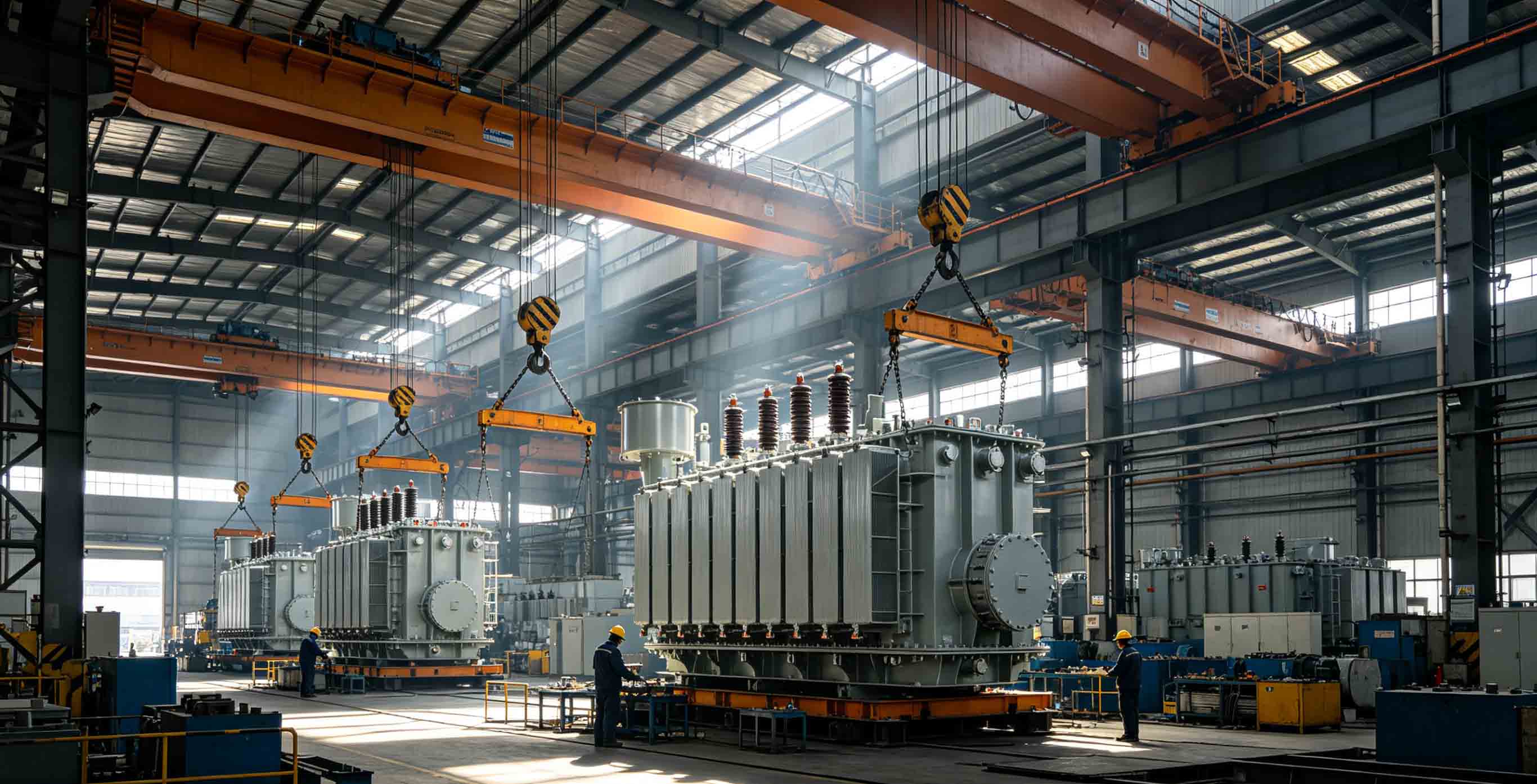

تمتلك الشركة المصنعة مصنعها الصناعي الثقيل ولديها القدرة على رفع المحولات الكبيرة.
تمتلك ورش اللف والعزل سجلات مستقلة لتنقية الهواء ومراقبة درجة الحرارة والرطوبة.
إن معدات المعالجة الرئيسية (مثل نظام تجفيف مرحلة البخار وآلة قص صفائح الفولاذ السيليكونية الأوتوماتيكية بالكامل) هي أصول خاصة بالشركة المصنعة وليست الاستعانة بمصادر خارجية.
باعتبارها شركة مصنعة راسخة للمحولات المغمورة بالزيت، توفر شركة Pearl Electric تصنيعًا متكاملًا تمامًا لمحولات الطاقة حتى فئات الجهد العالي جدًا، وتخدم محطات الخدمات الفرعية ومشاريع الطاقة المتجددة والمنشآت الصناعية وتطوير البنية التحتية في جميع أنحاء العالم.
الامتثال للمعايير هو المفتاح لدخول السوق الدولية. بالنسبة لمحولات الجهد العالي المغمورة بالزيت، فإن النظام القياسي الأكثر استخدامًا والموثوق على مستوى العالم هو IEC 60076 (سلسلة معايير محولات الطاقة). تتطلب مراجعة الامتثال مقارنة كل عنصر على حدة مع متطلبات كل قسم:
حدود ارتفاع درجة الحرارة (IEC 60076-2): تحت الحمل المقدر، يجب أن يتوافق ارتفاع درجة حرارة ملفات المحولات والقلب والزيت العازل مع المعيار. على سبيل المثال، بالنسبة للمواد العازلة من الفئة A، في ظل درجات حرارة محيطة محددة، يجب ألا يتجاوز متوسط ارتفاع درجة حرارة اللفات بشكل عام 65 كلفن، ويجب ألا يتجاوز ارتفاع درجة حرارة الزيت العلوي 60 كلفن. يجب على الشركة المصنعة تقديم حسابات التحقق من التصميم المقابلة.
مستويات العزل واختبار العزل الكهربائي (IEC 60076-3): يحدد هذا القسم جهد التحمل الذي يجب أن يتحمله المحول عند كل مستوى جهد. أثناء عملية التحقق، من الضروري التحقق مما إذا كانت معلمات جهد تحمل نبض الصواعق للمحول (BIL) وجهد تحمل تردد الطاقة (ACSD/ACLD) تتوافق تمامًا مع متطلبات حماية الجهد الزائد لشبكة الطاقة المحلية.
القدرة على تحمل دائرة القصر (IEC 60076-5): عند حدوث دائرة قصر في شبكة الطاقة الخارجية، ستتعرض ملفات المحولات لضغط كهروميكانيكي هائل. يجب أن توفر الشركة المصنعة حسابًا للقوة الميكانيكية لدائرة قصر لمنتجات مماثلة أو مماثلة لتصنيف السعة/الجهد، أو تقرير اختبار نوع القدرة على تحمل دائرة القصر صادر عن مختبر خارجي معتمد دوليًا (مثل KEMA، وCESI، وما إلى ذلك).
تقوم شركة Pearl Electric بتصنيع المحولات وفقًا لمتطلبات IEC وتدعم أيضًا تخصيص العملاء بناءً على ANSI/IEEE أو المعايير الإقليمية الأخرى.
يجب أن تعمل الشركة المصنعة الموثوقة بموجب نظام إدارة جودة موثق يغطي كل مرحلة من مراحل التصنيع.
الشهادات الهامة تشمل:
إدارة الجودة ISO 9001
ISO 14001 الإدارة البيئية
ISO 45001 الصحة والسلامة المهنية
تضمن هذه الأنظمة إمكانية التتبع من المواد الخام إلى الشحن النهائي.
"الاختبار هو معيار حاسم للتحقق من جودة المنتج." يجب أن يكون لدى الشركة المصنعة المؤهلة لمحولات الجهد العالي المغمورة بالزيت قاعة اختبار عالية الجهد ومحمية ومجهزة بالكامل في مصنعها. أثناء عمليات التدقيق في الموقع، يجب على فريق الشراء مراجعة فئات الاختبارات الثلاث التالية بدقة:
قياس مقاومة التيار المستمر لللف: يتحقق من جودة اللحام لمفاصل اللف وحالة الاتصال لمغيرات الصنبور.
تحديد نسبة الجهد ومجموعة الاتصال: يضمن أن خطأ نسبة دوران المحول يقع ضمن النطاق القياسي المسموح به (عادةً ± ± 0.5٪).
قياس مقاومة العزل ونسبة الامتصاص وعامل فقدان العزل الكهربائي (tan δ): يوفر تقييمًا أوليًا لامتصاص الرطوبة العازلة بشكل عام.
قياس الخسارة: يقيس بدقة خسائر عدم التحميل والحمل، ويرتبط مباشرة بكفاءة الطاقة ومؤشرات انبعاثات الكربون أثناء التشغيل.
اختبار ارتفاع درجة الحرارة: يتحقق من كفاءة تبديد الحرارة لنظام الرادياتير/التبريد في ظل التشغيل المستمر بالحمل الكامل.
اختبار نبض البرق: يحاكي قدرة العزل على تحمل المحول عندما يضربه البرق الجوي.
قياس التفريغ الجزئي: هذا هو المؤشر غير المدمر الأكثر أهمية لتقييم عمر العزل لمحول الجهد العالي. وفقًا للمعايير العالية، عند جهد اختبار يبلغ 1.58U m / √3، يجب التحكم بشكل صارم في التفريغ الجزئي حتى ≥ 100pC (اعتمادًا على مستوى الجهد المحدد). كلما انخفض التفريغ، كلما كان نظام العزل أنقى، وقل احتمال الانهيار في المستقبل.
يعتمد أداء المحولات إلى حد كبير على جودة المواد.
تستخدم الشركات المصنعة عالية الجودة:
فولاذ السيليكون المدلفن على البارد والموجه نحو الحبوب
اللفات النحاسية عالية الموصلية
عزل السليلوز الممتاز
زيت محولات مؤهل
خزانات فولاذية هيكلية عالية القوة
إن إمكانية تتبع المواد لها نفس القدر من الأهمية للصيانة طويلة المدى.
توضح الخبرة عبر مختلف البلدان قدرة الشركة المصنعة على تلبية معايير الشبكة والظروف البيئية المختلفة.
ابحث عن المشاريع المكتملة التي تتضمن:
محطات فرعية المرافق
المنشآت الصناعية
توزيع الطاقة في المناطق الحضرية
تشير المراجع الدولية أيضًا إلى قدرات لوجستية وتصديرية قوية.
يجب على الشركة المصنعة دعم العملاء قبل وأثناء وبعد التسليم.
تشمل الخدمات المهنية عادةً ما يلي:
اختيار المحولات
الاستشارة الفنية
الموافقة على الرسم
دعم الشهود FAT
إرشادات التثبيت
مساعدة التكليف
توريد قطع الغيار
توصيات الصيانة على المدى الطويل
الدعم الفني القوي يقلل من مخاطر المشروع ويقلل من وقت التوقف عن العمل.
تقوم شركة Pearl Electric بتصنيع محولات الجهد العالي المغمورة بالزيت للمرافق العالمية والتطبيقات الصناعية منذ عقود. تجمع الشركة بين تكنولوجيا التصنيع المتقدمة والامتثال الصارم للجنة الكهروتقنية الدولية (IEC) واختبارات المصنع الشاملة لتقديم محولات موثوقة لبيئات التشغيل الصعبة.
تشمل المزايا الرئيسية ما يلي:
تصنيع المحولات من الدرجة المنفعة
الهندسة المتوافقة مع IEC
اختبار قبول المصنع الكامل (FAT)
مرافق الإنتاج الآلي الحديثة
حلول المحولات المخصصة
تجربة التصدير العالمية
الهندسة المهنية ودعم ما بعد البيع
بالنسبة لمقاولي EPC والمرافق ومطوري الطاقة المتجددة الدوليين، يعد اختيار شركة تصنيع ذات خبرة تتمتع بأنظمة جودة مثبتة أمرًا ضروريًا لضمان موثوقية الشبكة على المدى الطويل.
ولا ينبغي لشراء محولات الجهد العالي المغمورة بالزيت أن تركز على السعر التجاري الأولي فحسب، بل ينبغي لها أيضاً أن تولي الاهتمام للتكلفة الإجمالية للملكية على مدى دورة حياتها التي تتراوح بين عشرين إلى ثلاثين عاماً. باستخدام قائمة التحقق المخصصة لتأهيل المصنع لإجراء تقييم شامل لوضع العلامة التجارية للشركة المصنعة، والامتثال لمعايير IEC، وقدرات الاختبار الأساسية، يمكن تصفية المخاطر الفنية من المصدر.
