مواصفات محولات الطاقة المغمورة بالزيت 230 كيلو فولت: المتطلبات الأساسية واللف والعزل

مع التوسع المستمر لشبكات نقل الطاقة لدعم تكامل شبكة الطاقة المتجددة، والتنمية الصناعية، وتوزيع الطاقة بين المناطق، فإن محولات الطاقة المغمورة بالزيت بقدرة 230 كيلو فولت ، باعتبارها المحور الأساسي لنظام نقل وتوزيع الطاقة، تؤثر بشكل مباشر على سلامة شبكة الطاقة بأكملها من خلال استقرارها التشغيلي وكفاءتها. لتلبية المتطلبات الصارمة لنقل الطاقة، يجب أن تمتلك المحولات قوة كهربائية عالية للغاية، وقوة ميكانيكية، واستقرار حراري. ستركز هذه المقالة على عمليات التصنيع المتقدمة لمحولات الطاقة ذات الجهد العالي وتحلل بعمق المواصفات الفنية الرئيسية ومتطلبات التصنيع لمحولات الطاقة المغمورة بالزيت بقدرة 230 كيلو فولت من جوانب الهيكل الأساسي والملف والعزل.

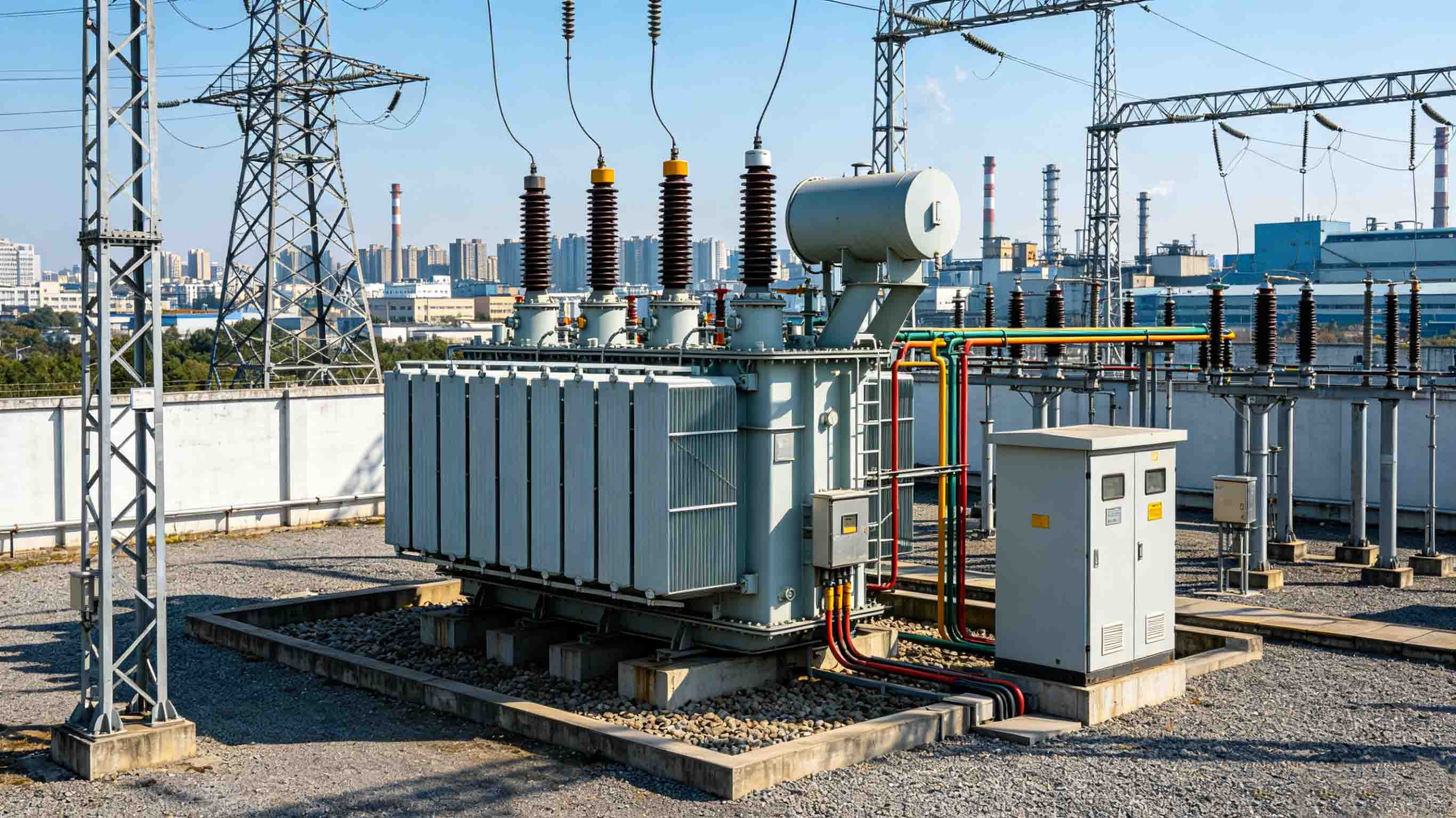

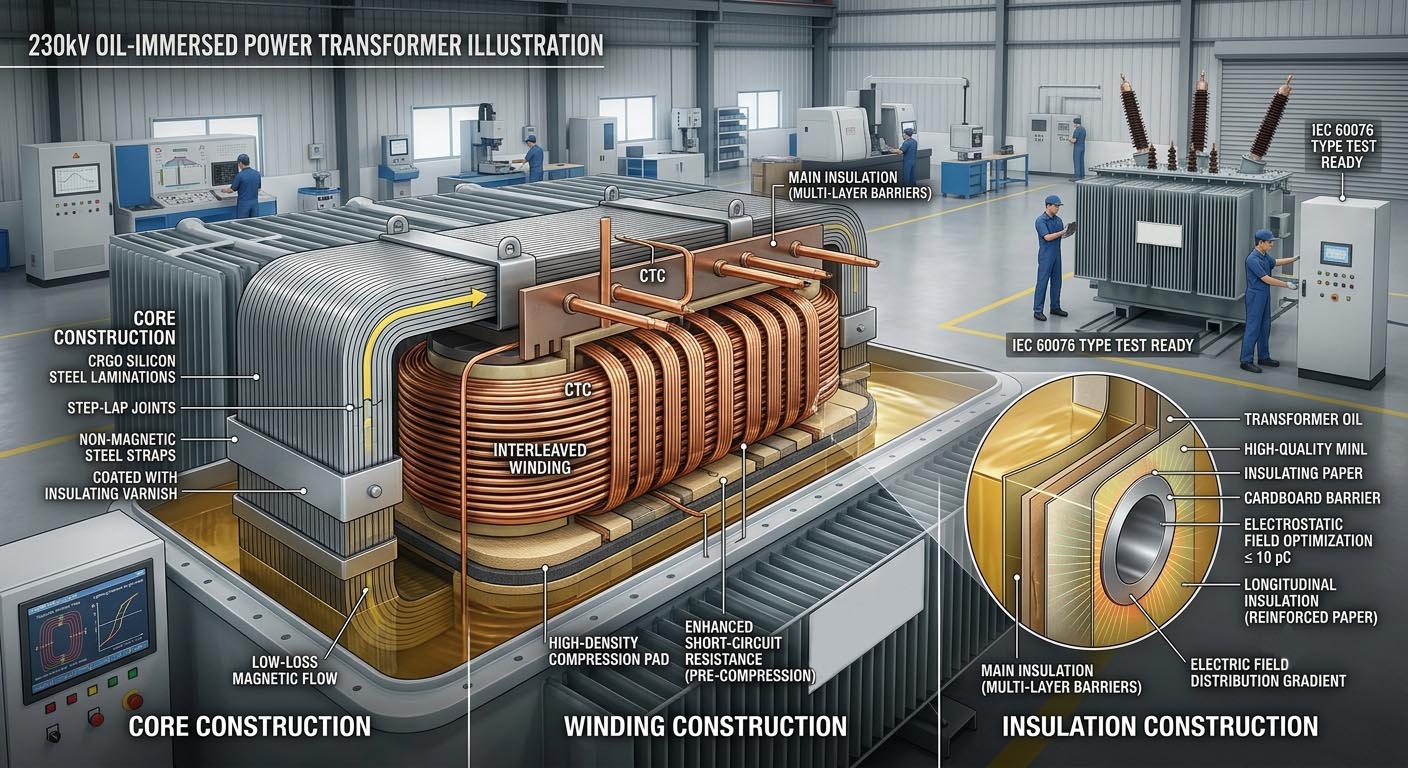

البناء الأساسي: زيادة الكفاءة إلى الحد الأقصى من خلال التصميم المغناطيسي منخفض الخسارة

قلب المحول مسؤول عن نقل التدفق المغناطيسي. يحدد تصميمه ومواده بشكل مباشر مستوى فقدان عدم التحميل ومستوى الضوضاء للمحول، مع تقليل فقدان الطاقة. نظرًا لأن الخسائر الأساسية مستمرة أثناء التشغيل، فإن تحسين الأداء الأساسي يؤدي بشكل مباشر إلى تحسين كفاءة المحولات وتقليل تكاليف التشغيل.

بالنسبة لمحولات الجهد العالي 230 كيلو فولت ، يجب أن يلبي التصميم الأساسي معايير المعالجة العالية للغاية:

اختيار مواد عالية الجودة:

يجب أن يستخدم القلب صفائح فولاذية من السيليكون عالية النفاذية ومنخفضة الفقد وعالية الجودة ومدرفلة على البارد وموجهة نحو الحبوب (CRGO)، وأن تخضع لعمليات قص طولية وعرضية دقيقة لضمان حواف خالية من النتوءات، مما يقلل من خسائر التيار الدوامي المحلي.

الهيكل المشترك خطوة اللفة:

لتقليل المقاومة المغناطيسية عند المفصل، تستخدم قلوب المحولات 230 كيلو فولت عادة عملية تصفيح متدرجة. يعمل هذا الهيكل على تحسين توزيع التدفق المغناطيسي بشكل كبير، مما يقلل من تيار عدم التحميل وخسارة عدم التحميل للمحول بنسبة 10% إلى 15%، مع قمع الضوضاء الكهرومغناطيسية بشكل فعال.

التثبيت الميكانيكي وعزل الاهتزازات:

يتم تأمين الأعمدة الأساسية والنير باستخدام أشرطة ومشابك وأشرطة فولاذية غير مغناطيسية عالية القوة. السطح الأساسي مطلي بورنيش عازل مقاوم للزيت ومقاوم للحرارة، والذي لا يمنع حدوث دوائر قصيرة بين الصفائح فحسب، بل يؤمن أيضًا الهيكل بشكل فعال، ويمنع الارتخاء أو الاهتزاز الناتج عن القوى الكهرومغناطيسية أثناء النقل والتشغيل على المدى الطويل.

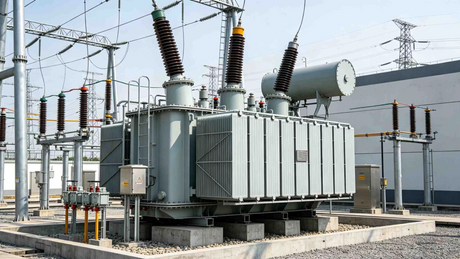

البناء المتعرج: قوة ميكانيكية عالية لموثوقية الدائرة القصيرة

نظام اللف هو جوهر كل محولات الطاقة. إن قدرتها على تحمل التيار المقنن وتأثيرات تيار الدائرة القصيرة المحتملة على مدى فترات طويلة تحدد أدائها الكهربائي وقدرتها على تحمل الضغوط الميكانيكية الناجمة عن تيارات الأعطال.

يتطلب التصميم المتعرج لمحول 230 كيلو فولت توازنًا مثاليًا بين التوصيل وكفاءة تبديد الحرارة والمقاومة الميكانيكية للإجهاد المتناوب.

نوع هيكل اللف: اعتمادًا على مستوى الجهد والسعة، تستخدم اللفات ذات الجهد العالي 230 كيلو فولت عادةً إما بنية مستمرة أو مشذرة. اللفات المتداخلة، عن طريق تغيير تسلسل التوصيل الكهربائي للموصلات، تزيد بشكل كبير من السعة الطولية للملف، مما يؤدي إلى توزيع أكثر اتساقًا لجهد نبض البرق داخل اللف ويعزز بشكل كبير مقاومة زيادة التيار في المحول.

مادة الموصل وتكنولوجيا النقل: يتم اختيار موصلات نحاسية عالية النقاء وخالية من الأكسجين. لتقليل تأثيرات التيار السطحي وخسائر التيار الدوامي الناتجة عن التيارات العالية، عادةً ما يتم استخدام الموصلات المدمجة أو الموصلات المنقولة باستمرار (CTC). لا تقلل تقنية CTC من خسائر التيار المتداول فحسب، بل تعمل أيضًا على تحسين استخدام مساحة الملف وتحسين تبديد الحرارة.

تعزيز مقاومة دائرة القصر: خلال دائرة قصر مفاجئة، تتعرض اللفات لقوى كهرومغناطيسية محورية وقطرية هائلة.

تستخدم شركة Pearl Electric عمليات صارمة للضغط المسبق والتجفيف بالضغط المستمر أثناء التصنيع، جنبًا إلى جنب مع وسادات الضغط عالية الكثافة والعزل النهائي المتكامل، لضمان 'عدم إزاحة' اللفات عند تعرضها لتأثيرات دائرة قصر خارجية.

بناء العزل: ضمان موثوقية العزل الكهربائي على المدى الطويل

بالنسبة لمحولات 230 كيلو فولت، يعد أداء العزل أمرًا بالغ الأهمية. يجب أن يتحمل جهد التشغيل العالي، والجهد الزائد العابر، وضربات البرق. في ظل ظروف الجهد العالي للغاية، تكون قوة المجال الكهربائي عالية للغاية، وأي عيب بسيط في العزل يمكن أن يؤدي إلى تفريغ جزئي أو حتى انهيار العزل.

ولذلك فإن التصميم الهيكلي للعزل الرئيسي والعزل الطولي أمر بالغ الأهمية:

نظام عزل الورق الزيتي: يستخدم المحول 230 كيلو فولت تركيبة عزل ورق الزيت القياسية عالميًا. إن زيت المحولات عالي الجودة لا يوفر العزل فحسب، بل يعمل أيضًا كوسيط لنقل الحرارة؛ بينما يوفر الورق العازل والكرتون والأنابيب العازلة حاجزًا عازلًا قويًا وصلبًا.

تحسين المجال الكهروستاتيكي وتصميم التدريع: في المناطق ذات المجالات الكهربائية المركزة، مثل نهايات اللف ووصلات الرصاص، يجب تصميم حلقات تدريع كهروستاتيكية دقيقة. من خلال تحسين نصف قطر انحناء السطح المعدني، يتم توزيع المجال الكهربائي بشكل أكثر تدرجًا، وبالتالي يتم التحكم بشكل صارم في التفريغ الجزئي ضمن المعايير الرائدة في الصناعة (على سبيل المثال، ≥ 10 ext {pC).

أعمال العزل الرئيسية والعزل الطولي:

• العزل الرئيسي: يستخدم حاجز الطور البيني متعدد الطبقات وهيكل شبكي للفجوة الزيتية، ويحسب بدقة المسافات الآمنة بين اللفات، وبين اللفات وجدران القلب والخزان.

• العزل الطولي: لمعالجة اختلافات الجهد بين اللفات وطبقات نفس اللف، يتم استخدام ورق عازل مقوى للتغليف. بعد التشكيل، يتم إجراء التجفيف بالفراغ العالي والتشريب بالزيت الفراغي لإزالة الهواء تمامًا وتتبع الرطوبة، مما يضمن نقاء الوسط العازل.

خاتمة

باعتبارها مركزًا أساسيًا في نظام نقل وتوزيع شبكة الطاقة، فإن موثوقية محولات الطاقة المغمورة بالزيت بقدرة 230 كيلو فولت تحدد بشكل مباشر السلامة التشغيلية وجودة الطاقة لشبكة الطاقة بأكملها.

تعتمد حلولها على بنية فنية ثلاثية المحاور ' قلب منخفض الفقد - ملف عالي الثبات - عزل طويل العمر .' تدمج هذه البنية أحدث التقنيات مثل مواد السيليكون الفولاذية عالية النفاذية، والموصلات المنقولة بالكامل من النحاس، والعزل المركب من ورق الزيت، والمراقبة الذكية للزيت. إلى جانب التحقق الصارم من خلال مجموعة كاملة من اختبارات النوع IEC 60076 واختبارات المصنع، أنشأت شركة Pearl Electric حلاً من فئة 230 كيلو فولت يجمع بين كفاءة الطاقة العالية والقدرة العالية على تحمل الدائرة القصيرة وهامش العزل العالي..

في السياق الحالي للبناء المتسارع لأنظمة الطاقة الجديدة، تلتزم شركة بيرل إلكتريك بتوفير منتجات محولات تم اختبارها عبر الزمن لتحسين النقل، وتكامل الشبكة على نطاق واسع لمصادر الطاقة الجديدة، والأحمال الصناعية الحيوية، مما يساهم في تحول الطاقة العالمية وتطوير شبكة كهرباء عالية الجودة.
