وصي طاقة الرياح البحرية: التقنيات الأساسية وتطور محولات التوربينات الريفية

-كيف تقاوم محولات الكمية ذات السعة العالية المقاومة للتهوية ، وكفاءة محولات كبيرة للسعة في مزارع الرياح في المياه العميقة

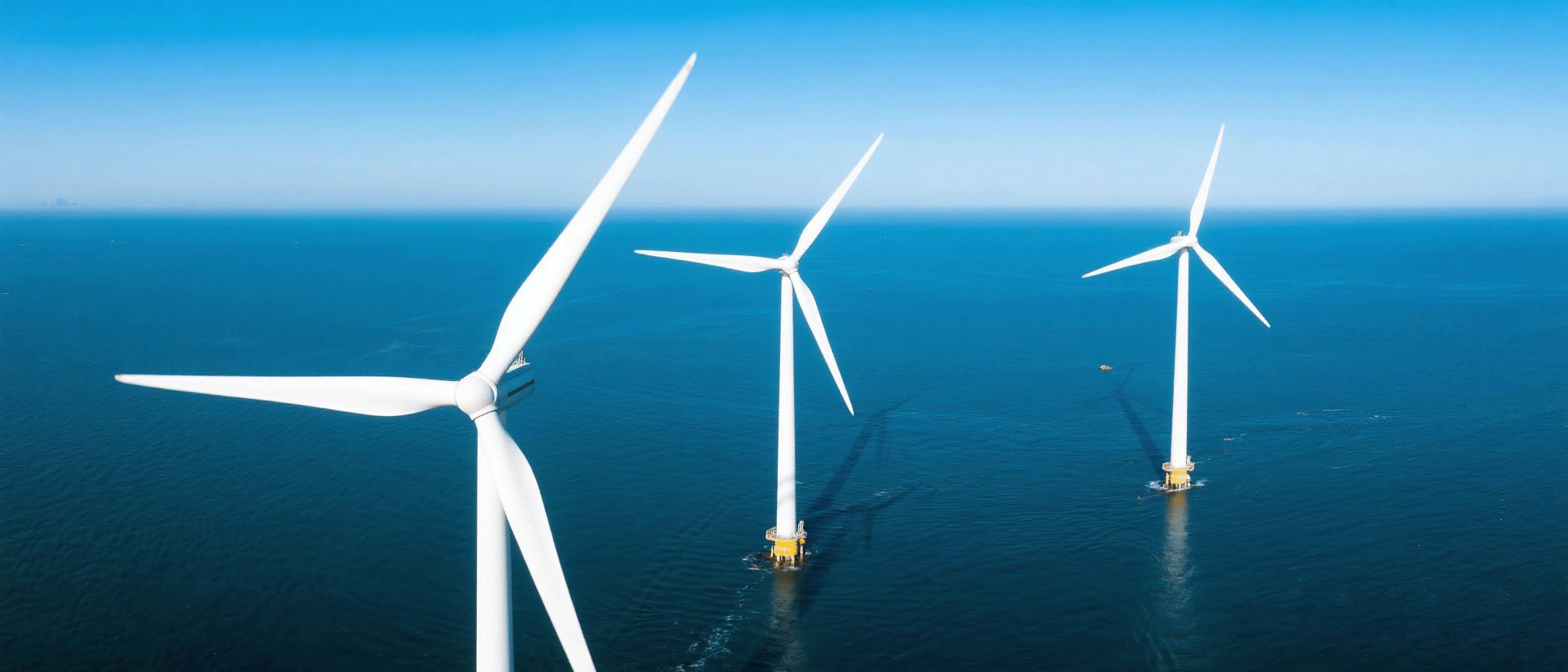

تتقدم مزارع الرياح الخارجية بسرعة نحو نشر المياه العميقة وحاقة ميجا . نظرًا لأن وحدة تحويل الطاقة الأساسية لتوربينات الرياح ، تحدد محولات الكمية مباشرة كفاءة نقل الطاقة وموثوقية النظام. في مواجهة التحديات القاسية مثل رذاذ الملح ، والاهتزاز الشديد ، وقيود المساحة ، أصبحت محولات الكمية من الجيل القادم عوامل تمكين رئيسية لتقليل التكلفة من خلال الابتكار المادي والاختراق الهيكلي. تحلل هذه المقالة التقنيات الأساسية والابتكارات العالمية ومعايير الاختيار.

I. Transformers Nacelle: The 'Heart ' من أنظمة الرياح البحرية والتحديات الفنية

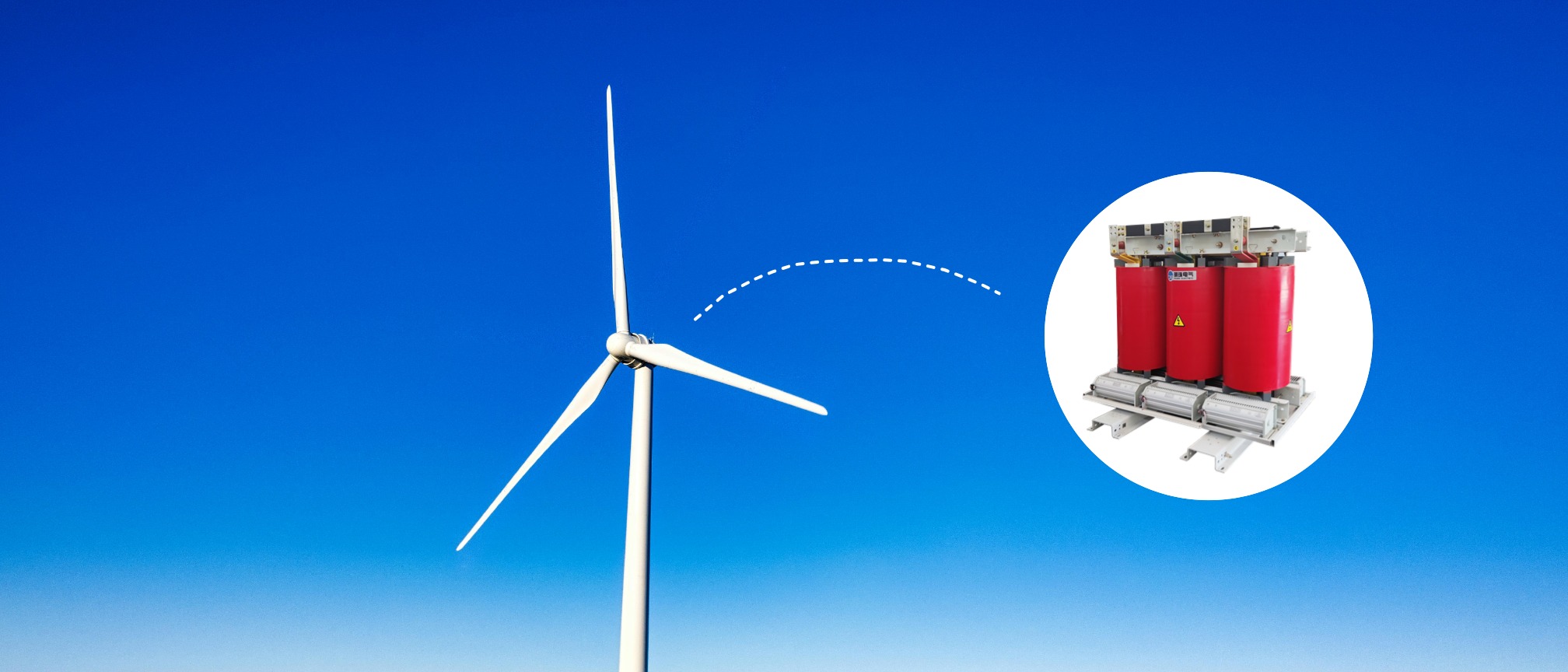

تثبيت الداخلية أو nacelles أبراج التوربينات ، محولات Nacelle Transformers تعزيز إخراج (EG ، 690V/1140V) إلى الفولتية التجميع (35KV/66KV/110KV) ، خسائر نقل النقل. تعمل في واحدة من أقسى البيئات لمعدات الطاقة:

خمسة تحديات وحلول أساسية:

1. تآكل رش الملح → C4/C5 التكنولوجيا المضادة للتآكل

• حواف الدبابات المستديرة + الطلاء من الدرجة البحرية (على سبيل المثال ، تحقق منتجات CEE تصنيف C4 ، عمر أكثر من 25 عامًا)

• محولات من النوع الجاف مغلفة بالكامل (تصل نماذج 66 كيلو فولت إلى تصنيف C5VH)

2. الاهتزاز منخفض التردد → تصميم مقاوم للاهتزاز

• إطار داخلي متكامل + اتصالات مرنة (يتجنب الرنين)

• مخمدات الاهتزاز الأساسية الأساسية (تقليل الضوضاء 7 ديسيبل)

3. حدود المساحة المتطرفة → مدمجة وخفيفة الوزن

• المقطع العرضي الأساسي البيضاوي (يقصر المسار المغناطيسي ، تقليل الوزن بنسبة 8 ٪)

• العزل المحسن في المجال الإلكتروني (وحدة 17MVA/66KV تتناسب مع 14 ميجا وات التوربينات nacelles)

4. ارتفاع درجة الحرارة/الرطوبة → عزل الفئة H + التبريد الذكي

• النوع الجاف: فئة F/H صب الايبوكسي (155-180 درجة مئوية)

• معالج بالزيت: زيت استر الاصطناعي (نقطة النار> 300 درجة مئوية ، قابلة للتحلل)

5. الصيانة عن بُعد → خالية من الصيانة لمدة 30 عامًا

• دبابة المحكم (لا يوجد محافظ ، لوحات تمدد مموجة)

• مراقبة DGA/درجة الحرارة المتكاملة (نماذج 110KV تدعم التشخيص عن بُعد)

الثاني. طرق التكنولوجيا: معطلة الزيت مقابل الجفاف مقابل الزيت النباتي

دليل الاختيار :

• ثابت بالقرب من الشاطئ : مرسوم بالزيت (66 كيلو فولت/20MVA)

• عائم/عالي أوبكس : من النوع الجاف (على سبيل المثال ، Hitachi Windstar ™ يتحمل 15 مترًا)

• 16 ميجاوات+ التوربينات : 110 كيلو فولت مباشرة (تخفيض الخسارة بنسبة 15 ٪)

ثالثا. الابتكارات العالمية: من 66 كيلو فولت إلى 110 كيلو فولت

1. الاتصال المباشر الجهد العالي (66KV/110KV)

• يقلل المقطع العرضي للكابل بنسبة 50 ٪ ، ويكلف التخفيض 30 ٪+

2. المراقبة الذكية والتوائم الرقمية

• استشعار درجة حرارة الألياف البصرية → 40 ٪ أقل من حالات الفشل

• متعددة المستشعرات في الوقت الفعلي في الوقت الحقيقي/تتبع شيخوخة الزيت

3. التصميم الخفيف والمعيار

• تقسيم ثانف لتثبيت الميل من النظام الأساسي العائم

• محولات مساعد مدمجة لتوفير مساحة الكمية

4. المواد المتقدمة

• النوى غير المتبلورة (70 ٪ تخفيض خسارة عدم التحميل)

• الايبوكسي المعدل النانو (مقاومة صدع أعلى بنسبة 50 ٪)

رابعا. دليل الاختيار: المواصفات الرئيسية والشهادات

1. مقاييس الأداء

• الجهد : 35 كيلو فولت (التدريج) → 66kV (التيار الرئيسي) → 110kV (المستقبل)

• السعة : ≥105 ٪ تصنيف التوربينات (على سبيل المثال ، 17MVA لتوربين 16 ميجاوات)

• الخسائر : <0.8W/kg خسارة لا تحميل ، <1.2 ٪ فقدان الحمل (الاتحاد الأوروبي المستوى 3)

2. الشهادات الإلزامية

• الاتحاد الأوروبي : CE + EN 60076 + DNV-GL (عائم)

• أمريكا الشمالية : UL/CUL + IEEE C57.18

• آسيا/الشرق الأوسط : ESMA (الإمارات) ، SNI (إندونيسيا) ، CQC (الصين)

الخلاصة: التطور الثلاثي '

مع احتضان الرياح الخارجية الجهد العالي ، والموثوقية العالية ، والموثوقية :

قفزة الجهد : 66 كيلو فولت تصبح قياسية. 110kV يمكّن اقتصاد المياه العميقة
O&M : التوائم الرقمية + الصيانة التنبؤية
التحول الأخضر : الزيوت الاصطناعية/النباتية تحل محل الزيت المعدني

بصفتنا الشركة الرائدة في مجال محولات HV في الصين ، فإننا نقدم :
حلول كاملة من السيناريو : 35-110KV زيت/نوع جاف لـ 8-20+MW التوربينات
C5 المضادة للآلات : تم التحقق من صحة للمراقبة الذكية
في جنوب/شمال البحر :> 95 ٪ من الدقة مع DGA/Dibration Sensors
