محولات الماكينة المتكاملة للمقلوب الكهروضوئية: 'القلب عالي الكفاءة ' لأنظمة الطاقة الجديدة

تكمن القدرة التنافسية الأساسية للآلات المدمجة في العاكس الكهروضوئية في الاختراقات في أداء محول الخطوة . تركز هذه المقالة على كيفية تحقيق تقنية المحولات لكفاءة تحويل النظام الكهروضوئية التي تتجاوز 99.2 ٪ من خلال الابتكار المادي ، والتحسين الهيكلي ، وتكامل النظام ، وتوفير دليل تخطيط تقني للمؤسسات المحولات عالية الجهد.

1. اختراق تقنية المحولات: التطور من الانقسام التقليدي إلى التكامل العميق

1. مقارنة الأداء الأساسي

2. تحليل أربع تقنيات مبتكرة

(1) ثورة سبيكة غير متبلورة

• قيمة الكفاءة: انخفض خسارة عدم التحميل إلى 0.15 واط/كغ (تم التحقق منها في مشروع صحراء الأشجار).

• الابتكار الهيكلي: تصميم المقطع العرضي الإهليلجي (المسار المغناطيسي تقصر بنسبة 12 ٪ ، انخفض الوزن بنسبة 8 ٪).

• دراسة الحالة: مشروع المملكة العربية السعودية 1GW باستخدام المحولات غير المتبلورة يحفظ 4.2GWH من الكهرباء سنويًا.

(2) 66 كيلو فولت بنية الاتصال المباشر عالية الجهد

• التغيير التخريبي: يلغي مفتاح الجهد المتوسط 35kV ، مما يقلل من تكلفة النظام بنسبة 22 ٪.

• اختراق العزل: صب راتنج الايبوكسي (التفريغ الجزئي <5pc).

• المنتج التمثيلي: محول جاف من نوع Pearl Electric.

(3) تصميم مقاوم ثلاثي المعزز

(4) الإدارة الحرارية الذكية المتكاملة

• ممرض الزيت: تمدد مرونة الخزان المموج (معدل تغيير الحجم ≤0.5 ٪ عند 60 درجة مئوية ΔT).

• النوع الجاف: PTC Thermistor + ربط المروحة المحورية (التحكم في ارتفاع درجة حرارة نقطة السقفة <65k).

الثاني. حلول تكنولوجيا المحولات القائمة على السيناريو

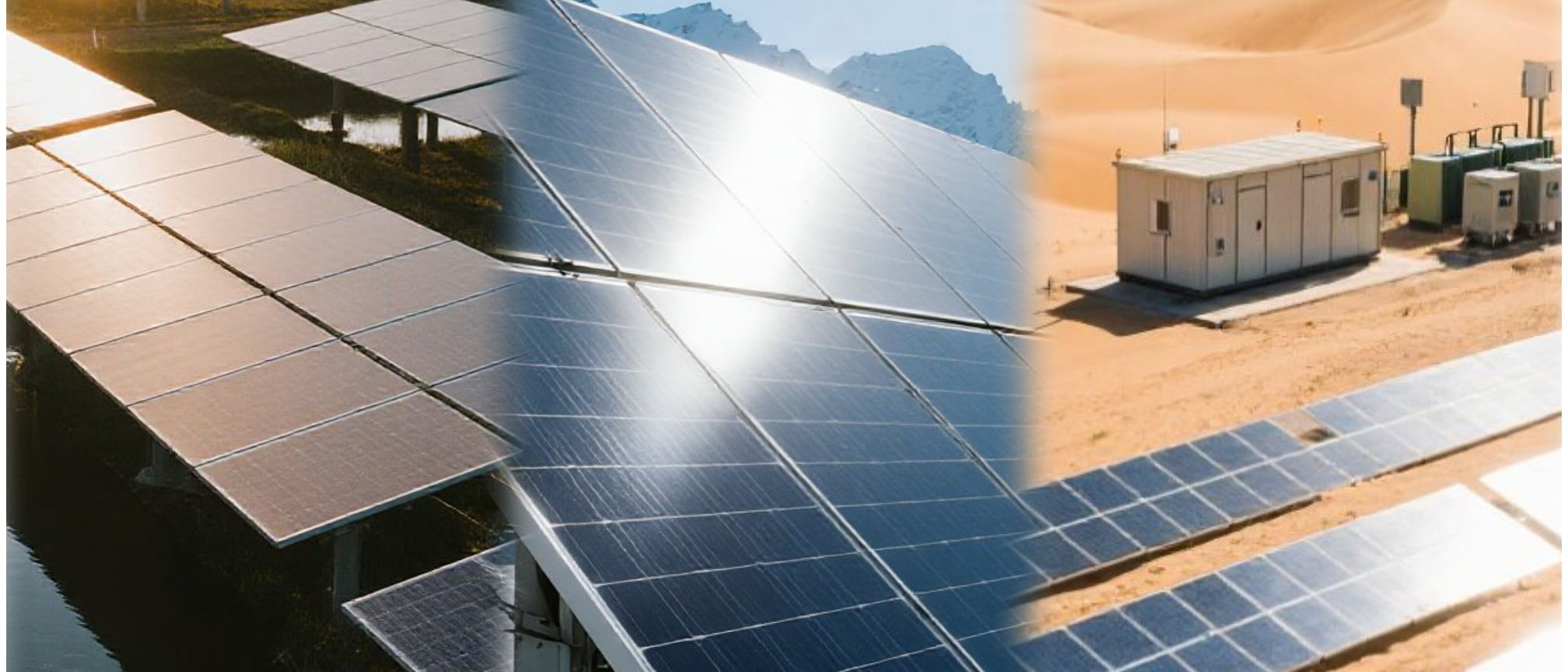

1. سيناريو محطة الطاقة الصحراوية (على سبيل المثال ، مشروع السعودية الكاهفه)

• التحديات الأساسية: 50 درجة مئوية درجة حرارة عالية + تآكل الرمل/الغبار

• حل المحولات:

• CORE غير المتبلور (خسارة عدم التحميل 0.28W/كجم)

• خزان مموج بالفولاذ المقاوم للصدأ (درجة مضادة للتآكل C5M)

• زعانف تبديد حرارة Sunshade المثبتة من أعلى درجة (تقليل درجة الحرارة الداخلية بمقدار 15 درجة مئوية)

2. سيناريو الطين الساحلي

• تقنية مكافحة التآكل:

• طبقة ثلاثية الخزان: التمهيدي الغني بالزنك + أكسيد الحديد الميكسيني + أكسيد البولي يوريثان

• عزل مركب المطاط السيليكون للبطانات (فئة الكارهة للماء HC1)

• بيانات الاختبار: اختبار رذاذ الملح 3000H ، معدل التآكل <0.5μm/سنة

3. سيناريو المنطقة الباردة الشديدة

• التدابير المضادة لدرجات الحرارة المنخفضة:

• زيت استر الاصطناعي (نقطة صب -45 درجة مئوية ، مقابل -22 درجة مئوية للزيت المعدني)

• عزل متعرج بين المنعطفات سميكة بمقدار 0.5 ملم (يقاوم تكسير البرودة الباردة)

• التحقق التشغيلي: لا يوجد سجل فشل أثناء بداية البرد عند -40 درجة مئوية




ثالثا. ثلاثة مسارات اختراق للمؤسسات ذات الجهد العالي

1. الابتكار المادي لخفض التكاليف

2. التحسين الهيكلي لتحسين الكفاءة

• تصميم الدائرة المغناطيسية: تكديس متراصة + مفاصل متعددة الخطوات (لا تيار بدون تحميل ↓ 20 ٪)

• ثورة التبريد: زيت تبريد نانوفلويد (الموصلية الحرارية ↑ 60 ٪)

• تخطيط مضغوط: جوهر الجرح ثلاثي الأبعاد (البصمة ↓ 35 ٪)

3. Smart O&M لإضافة القيمة

• أجهزة استشعار مدمجة:

• استشعار درجة حرارة الألياف البصرية (دقة ± 0.5 درجة مئوية)

• مراقبة محتوى الرطوبة عبر الإنترنت (دقة التحذير 1PPM)

• نموذج التوأم الرقمي: يتنبأ برنامج Siemens Simaris بانحراف العمر <3 ٪

رابعا. دليل القرار اختيار: التركيز على معلمات المحولات الأساسية

1. نموذج اقتصادي محول الصلب غير المتبلور مقابل السيليكون

• دراسة الحالة: 5 ميجاوات يختار المحول غير المتبلور ، فرق السعر ¥ 800K ، وفورات سنوية ¥ 320K → فترة الاسترداد 2.5 سنة

2. حواجز الشهادة الرئيسية

خاتمة
جوهر المنافسة في الآلات المتكاملة للكائنات الكهروضوئية هي المنافسة في تكنولوجيا المحولات . إن إتقان القدرات الأساسية الثلاثة للسبائك غير المتبلورة ، والاتصال المباشر 66kV ، وحماية البيئة المتطرفة ضرورية للاستيلاء على الأرض المرتفعة في سباق الطاقة الجديد.
