المحول المقوم لإنتاج الهيدروجين هو 'نظام إمداد القلب والطاقة' المتخصص لمعدات إنتاج الهيدروجين بالتحليل الكهربائي للماء (المحلل الكهربائي). وتتمثل مهمتها الأساسية في تحويل التيار المتردد للشبكة (AC) إلى تيار مباشر (DC) مع التيار العالي والجهد المنخفض الذي يتطلبه المحلل الكهربائي.
الطاقة الصناعية القياسية هي التيار المتردد (AC)، ولكن عملية التحليل الكهربائي للماء لإنتاج الهيدروجين هي تفاعل كهروكيميائي يتطلب تيارًا مباشرًا (DC) للمضي قدمًا. التفاعل الكيميائي هو: 2H₂O → 2H₂ + O₂.
لذلك، هناك حاجة إلى جهاز لإجراء التحويل 'AC إلى DC'. هذا الجهاز هو نظام المعدل . يلعب محول المعدل دورًا حاسمًا داخله:
تحويل الجهد وعزله: أولاً، يقوم بتخفيض الجهد العالي للشبكة بأمان (على سبيل المثال، 10 كيلو فولت أو 35 كيلو فولت) إلى مستوى الجهد المنخفض (عادةً في نطاق عدة مئات من الفولتات) المناسب للمحلل الكهربائي.
طاقة محسنة للتصحيح: توفر طاقة تيار متردد متطابقة بشكل مثالي لخزانة المقوم اللاحقة (المكونة من صمامات ثنائية عالية الطاقة أو الثايرستور)، مما يضمن أن خرج التيار المستمر النهائي يلبي المتطلبات الصارمة للمحلل الكهربائي.
محول مقوم إنتاج الهيدروجين هو نوع خاص من المحولات، يختلف تصميمه وبيئة تشغيله بشكل كبير عن محولات الطاقة القياسية:
ميزة | محول المعدل لإنتاج H₂ | محول الطاقة القياسي |
تحميل الطبيعة | الحمل غير الخطي (المقوم) | الحمل الخطي (مقاوم، حثي) |
الموجي الناتج | يخرج التيار المتردد، لكن حمل المقوم يولد توافقيات عالية الترتيب ، مما يتسبب في تشويه شكل موجة التيار والجهد. | يخرج شكل موجة جيبية نظيفة. |
التركيز على التصميم | يجب أن يتحمل التسخين الإضافي والقوى الكهرومغناطيسية الناتجة عن التوافقيات . وبالتالي، فإن حسابات ارتفاع درجة الحرارة ومتطلبات القوة الهيكلية أعلى. | يأخذ في الاعتبار في المقام الأول ارتفاع درجة الحرارة والكفاءة تحت الأحمال الخطية. |
خاصية الإخراج | يتطلب جهدًا منخفضًا وتيارًا عاليًا للوفاء بعملية التحليل الكهربائي. | مستويات الجهد الثابتة، والتيارات المنخفضة نسبيا. |
تكامل النظام | عادةً ما يكون مقترنًا بإحكام بخزانة المقوم ، ويتم تصميمه وبيعه كنظام متكامل ('مجموعة المحولات المعدلة'). | يعمل عادةً كجهاز توزيع مستقل. |
التحدي الأساسي: التوافقيات والإدارة الحرارية
بسبب إجراء التبديل للمقوم السفلي، تحمل ملفات المحولات تيارات توافقية كبيرة، مما يؤدي إلى:
الخسائر الإضافية والتسخين: تزيد التوافقيات بشكل كبير من التيار الدوامي للمحول والخسائر الشاردة، مما يتسبب في ارتفاع درجات الحرارة.
الضوضاء والاهتزازات المحتملة.
ولذلك، فإن تصميم وتصنيع محولات المقومات هذه يجب أن يأخذ في الاعتبار القمع التوافقي والتبريد المعزز.
ولمواجهة هذه التحديات، يمتلك المحول المقوم عالي الأداء لإنتاج الهيدروجين عادةً هذه الخصائص:
الموثوقية العالية والاستمرارية: تتطلب المصانع الكيميائية ومنشآت إنتاج الهيدروجين التشغيل دون انقطاع على مدار العام. يجب أن يكون المحول موثوقًا للغاية مع معدل فشل منخفض جدًا.
الكفاءة العالية: تكلفة الكهرباء هي عنصر رئيسي في تكلفة إنتاج الهيدروجين. تؤثر كفاءة المحول بشكل مباشر على التكلفة النهائية للهيدروجين. يجب تقليل خسائر عدم التحميل والتحميل إلى الحد الأدنى.
قدرة التحميل الزائد القوية: يجب أن تكون قادرًا على التعامل مع تقلبات الحمل المحتملة والأحمال الزائدة قصيرة المدى أثناء الإنتاج.
جهد المعاوقة المنخفض: تساعد المعاوقة المنخفضة على تحسين كفاءة النظام بشكل عام، ولكن يجب التحكم بشكل صارم في تيارات الدائرة القصيرة.
تكنولوجيا التبريد المتقدمة:

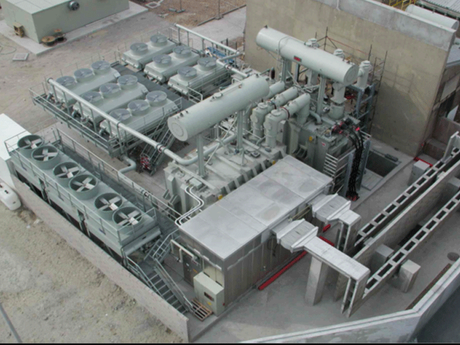

مغمور بالزيت: تبديد حرارة ممتاز، سعة كبيرة، غالبًا ما يستخدم في المشاريع واسعة النطاق.

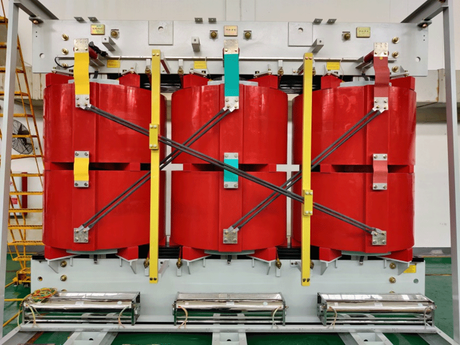

النوع الجاف (على سبيل المثال، صب راتنجات الايبوكسي): منع أفضل للحرائق والانفجارات، وصيانة أبسط، وأكثر ملاءمة للبيئة، وغالبًا ما يستخدم في الداخل أو في المناطق ذات متطلبات السلامة العالية.
هيكل العزل المقوى: يجب أن يتحمل تأثير التوافقيات وانحياز التيار المستمر الناتج عن دائرة المقوم على المادة العازلة.
تنظيم الجهد المرن: للتحكم بدقة في معدل إنتاج الهيدروجين وإخراجه، غالبًا ما يحتاج المحول إلى أن يكون مزودًا بمبدل صنبور عند التحميل (OLTC) أو صنابير خارج الدائرة لضبط جهد الإخراج بشكل سلس.
مع النمو الهائل لصناعة 'الهيدروجين الأخضر' (باستخدام الطاقة المتجددة للتحليل الكهربائي)، أصبحت أهمية محولات المقوم بارزة بشكل متزايد:
رابط تحويل الطاقة الأساسية: هو الجسر الحرج الذي يربط مصدر الطاقة (سواء الشبكة أو محطة الطاقة المتجددة) بالمحلل الكهربائي. يحدد أدائها بشكل مباشر استهلاك الطاقة واستقرار نظام إنتاج الهيدروجين بأكمله.
قابلية التوسع والكفاءة العالية: لتقليل تكلفة الهيدروجين الأخضر، تعمل المحللات الكهربائية على زيادة مستوياتها إلى مستويات ميجاوات (MW) وحتى جيجاوات (GW). وهذا يتطلب محولات مقوم ذات قدرات أكبر لوحدة واحدة وكفاءات أعلى.
التوافق مع مصادر الطاقة المتجددة: عند توصيله مباشرة بمصادر الطاقة المتقلبة مثل طاقة الرياح والطاقة الشمسية، يحتاج محول المقوم إلى نطاق أوسع لتكيف الجهد وقدرة أقوى على مقاومة التداخل.
محول المعدل لإنتاج الهيدروجين ليس محولًا قياسيًا. إنه جهاز إمداد طاقة متخصص مصمم خصيصًا للعملية المستمرة عالية الطاقة للتحليل الكهربائي للمياه. فهو يدمج تحويل الجهد، والعزل الكهربائي، والإدارة التوافقية، ومطابقة النظام ، ويعمل بمثابة 'قلب الطاقة' لوحدة إنتاج الهيدروجين بأكملها. تعد كفاءتها العالية وموثوقيتها العالية واستقرارها أمرًا أساسيًا لتقليل تكاليف إنتاج الهيدروجين وضمان التشغيل الآمن والمستقر.
