ما هو الفرق بين المحولات المثبتة على القطب ومحمولة وسادة؟

في لمحة: الاختلافات الرئيسية

شرح مفصل

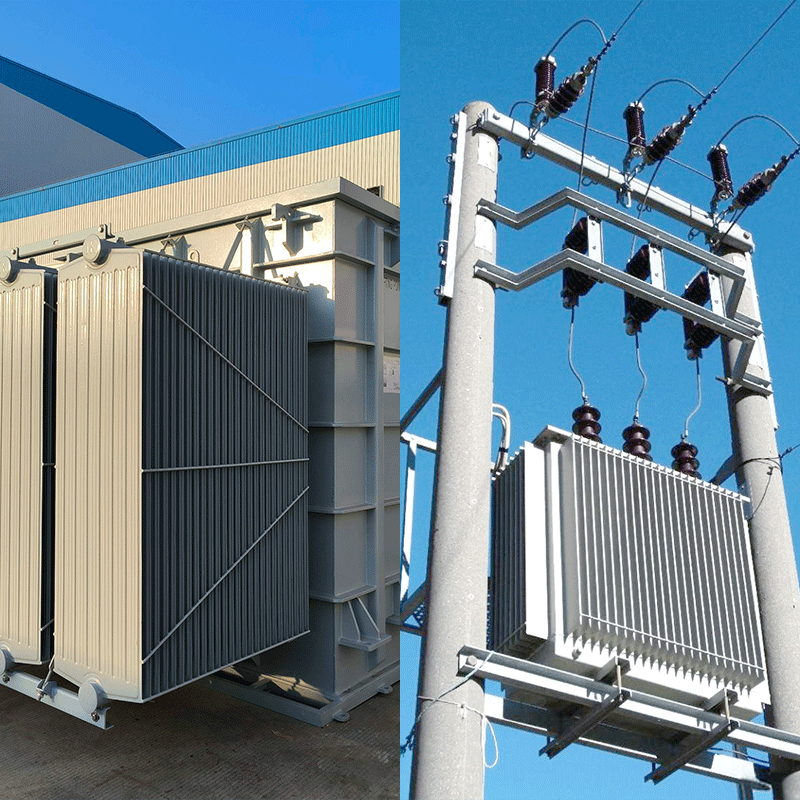

محولات مثبتة على القطب

هذه هي الخزانات الأسطوانية التي تراها متصلة بأعمدة المرافق الخشبية ، وغالبًا ما تكون مصحوبة بقواطع الصمامات وغيرها من الأجهزة.

• البناء والتركيب: يتم تثبيتها مباشرة إلى القطب بين خطوط الطاقة الأولية (عالية الجهد) والثانوية (الجهد المنخفض). تدخل أسلاك الجهد العالي عبر البطانات في الأعلى ، وتخرج الأسلاك ذات الجهد المنخفض من خلال رأس الطقس على الجانب ، وتمر على طول قطرة الخدمة التي تتصل بالمنزل.

• التطبيق: فهي المعيار لأنظمة توزيع الطاقة العامة . ستجدهم في:

• الأحياء القديمة

• المناطق الريفية

• على طول الطرق السريعة

• في أي مكان حيث يتم تشغيل خطوط الطاقة فوق الأرض.

• المزايا:

• التكلفة المنخفضة: أرخص لتثبيت وصيانة لأنها لا تتطلب خنادق حفر للخطوط.

• سهولة الوصول إلى الإصلاح: يمكن للرجال الوصول إليها بسرعة مع شاحنات دلو.

• موقع خطأ أسهل: غالبًا ما تكون المشاكل مرئية من الأرض.

• عيوب:

• التعرض للعناصر: عرضة للتلف الناتج عن العواصف والرياح الشديدة والأشجار المتساقطة وتصادمات المركبات مع البولنديين.

• جماليات: يعتبرها الكثيرون غير جذاب بصريًا.

• خطر السلامة: في حين أن الحادث أو العاصفة الشديدة يمكن أن يسقطهم ، مما يخلق خطرًا.

محولات مثبتة على وسادة

هذه هي الخزانات الخضراء والمعدنية والمغلقة التي تجلس على وسادة خرسانية على مستوى الأرض ، وغالبًا ما تكون في مرمى في الفناء الخلفي ، أو موقف للسيارات ، أو على جانب مبنى تجاري.

• البناء والتركيب: فهي حاويات ثقيلة ، فولاذية ، مقاومة للعبث مصممة لحماية الجمهور. جميع الكابلات عالية الجهد والجهد المنخفض تدخل وتخرج تحت الأرض . وهي مليئة بالزيت أو السائل العازلة أكثر أمانًا وأقل ضعفًا.

• التطبيق: يتم استخدامها حصريًا مع أنظمة التوزيع الكهربائية تحت الأرض . ستجدهم في:

• التقسيمات السكنية الحديثة

• مراكز المدينة الحضرية

• الحدائق التجارية

• المستشفيات والمدارس

• أي منطقة يتم فيها دفن الخطوط من أجل الجماليات أو الموثوقية.

• المزايا:

• الموثوقية المحسنة: محمية من الرياح والجليد والأشجار المتساقطة ، مما يؤدي إلى انقطاع أقل مرتبطة بالطقس.

• جماليات: أقل بكثير من الخطوط والأعمدة العامة ، مع الحفاظ على النداء البصري للحي.

• السلامة العامة: خزانة الصلب المقفلة والأرضية تجعلها في مأمن من الاتصال العام العرضي.

• عيوب:

• التكلفة الأعلى: أكثر تكلفة بكثير بسبب تكلفة الخندق والقناة والمحول نفسه.

• إصلاح أبطأ: يمكن أن يكون تحديد موقع الأخطاء في الخطوط تحت الأرض أكثر استهلاكًا للوقت والتدمير (يتطلب الحفر).

• الضعف على الفيضانات: يجب تثبيت في مناطق غير عرضة للفيضانات ، أو أن تكون مصممة خصيصًا لها.

ملخص: الفرق الأساسي

لا يتعلق الاختيار بين المحولات المثبتة على القطب والمثبتة على وسادة ، 'أفضل ' من الآخر في فراغ. إنه يتعلق بتصميم النظام الكهربائي:

• المحولات المثبتة على القطب هي للخطوط العامة.

• المحولات المثبتة على وسادة هي لخطوط تحت الأرض.

هذا الاختلاف الأساسي في التطبيق يملي تصميمهم وموقعه وتكلفة ومزايا/العيوب التي يجلبها كل منها إلى شبكة الطاقة.
